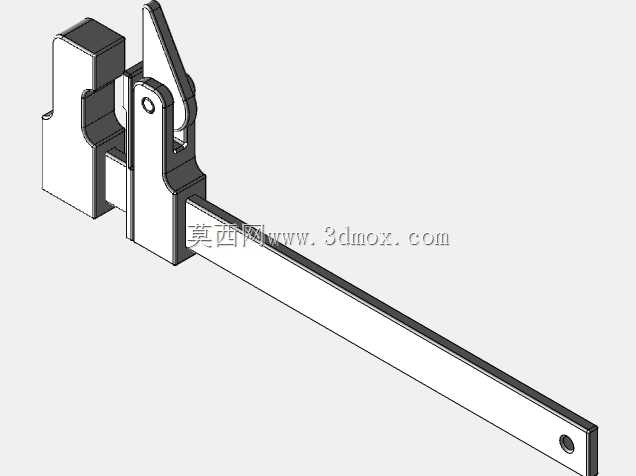

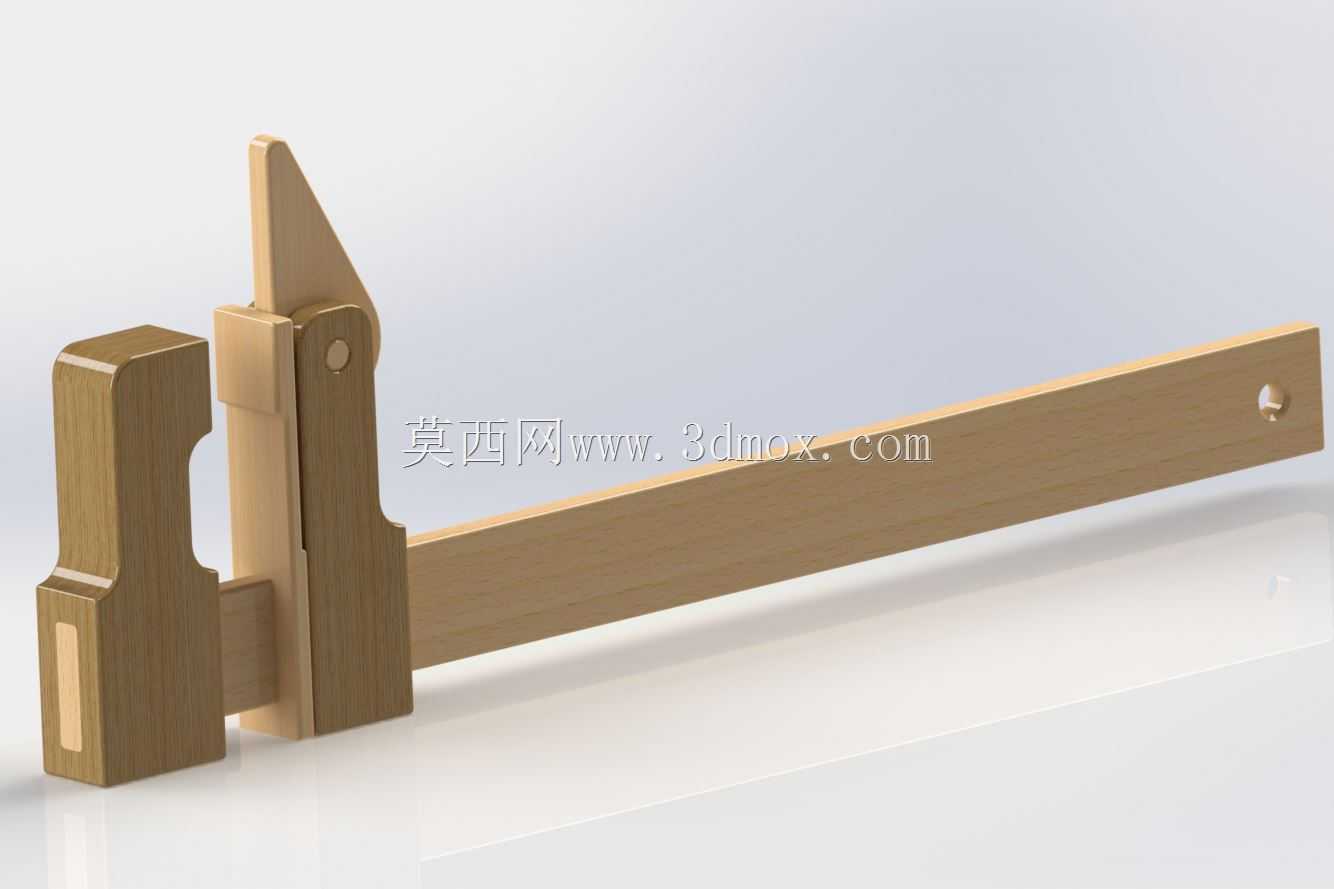

木质快速夹钳夹持定位工装结构

　　这款手动快速夹钳多用于木工加工、小件装配工位的快速夹持定位场景，在实木开料、小型构件胶合、手工打磨工序中，能替代传统螺栓压板式装夹，大幅缩短工件装夹的辅助时间，适配小批量多品种的柔性加工需求。从结构设计逻辑来看，整体采用杠杆增力的机械原理，固定钳身与活动压臂通过铰接销轴连接，长条形尺身作为导向基准，可根据被夹持工件的宽度快速调整开合范围，压臂的偏心锁紧结构能在扳动到位后自动形成自锁，避免加工过程中受振动影响出现松脱，夹持力可通过铰接处的微调垫片进行适配调整，既不会因夹持力过大压伤木质工件表面，也能保证加工过程中工件无位移。外形上整体采用平直尺身作为基准边，固定钳身的垂直基准面可直接靠紧工作台定位边，无需额外打表找正，

　　安装时仅需通过固定钳身底部的两个沉头孔即可完成在工作台面的固定，尺身总长度适配常规400mm以内宽度的工件夹持，压臂抬起后的最大开合高度可达120mm，能覆盖绝大多数小型木质构件、薄壁塑料件的装夹需求。设计时特意将所有铰接部位的转动副做了大圆角过渡处理，避免木质构件长期转动出现棱角崩裂，活动压臂的夹持端面贴有软质缓冲垫，接触工件时不会留下压痕，尺身表面做了刻度标识，调整夹持宽度时可直接读取数值，无需额外测量。在实际产线应用中，这类快速夹钳常成组布置在装配工作台边缘，配合定位挡块使用，可完成框架类构件的组对固定，相比螺纹旋紧的夹钳，操作行程更短，单手即可完成锁紧与松开动作，操作人员在取放工件时无需反复旋拧手柄，

　　能有效降低重复操作的劳动强度。结构上没有复杂的弹性元件与液压气动组件，纯机械结构的故障率极低，日常维护仅需定期在铰接销轴处涂抹润滑脂即可，即使在多粉尘的木工加工车间，也不会因木屑进入配合间隙出现卡滞，尺身的导向槽采用宽槽设计，日常清理时用毛刷即可扫净嵌入的木屑，无需完全拆解。
