木质V型夹持定位工装结构设计

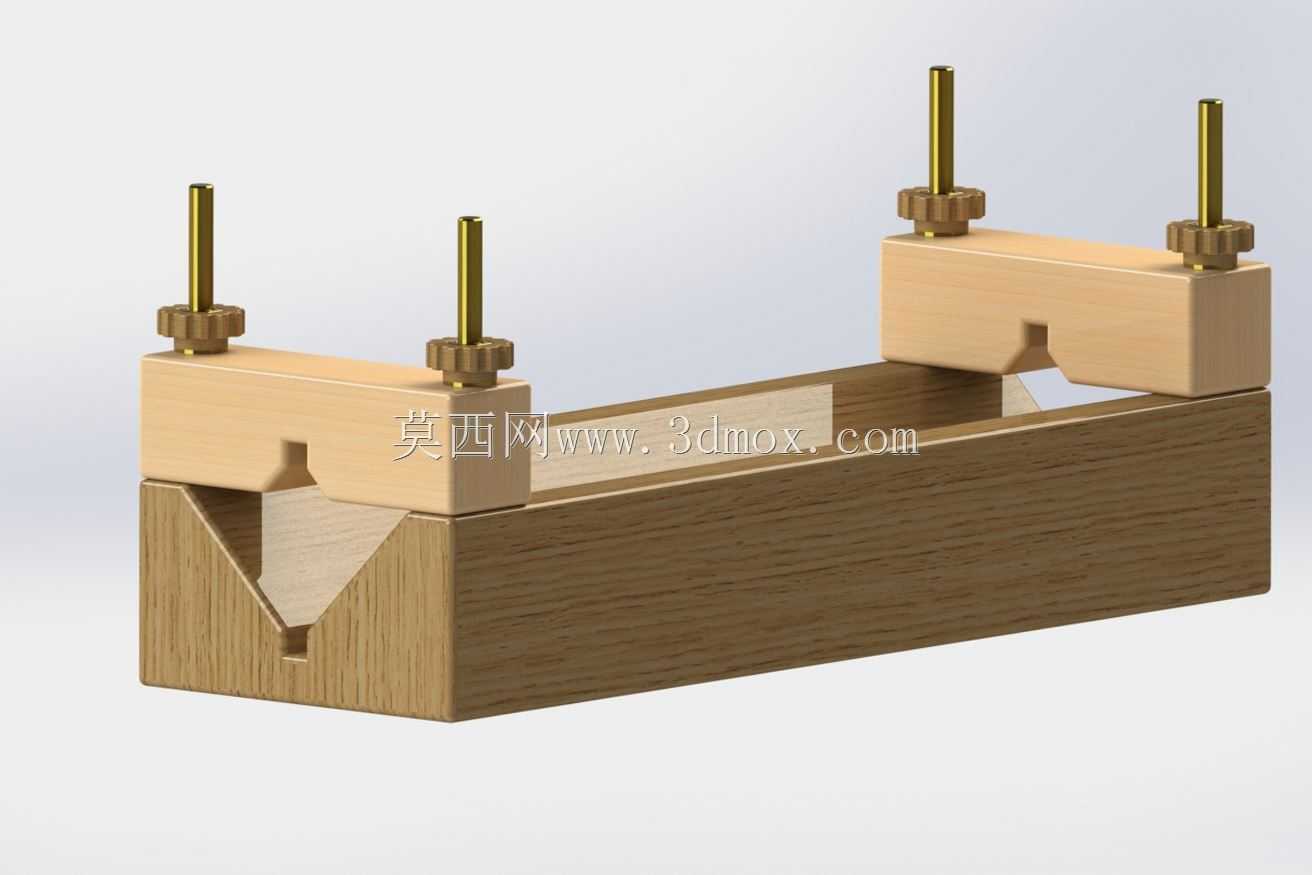

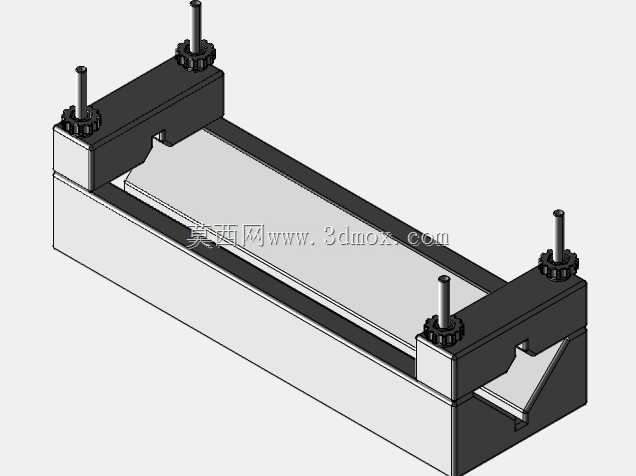

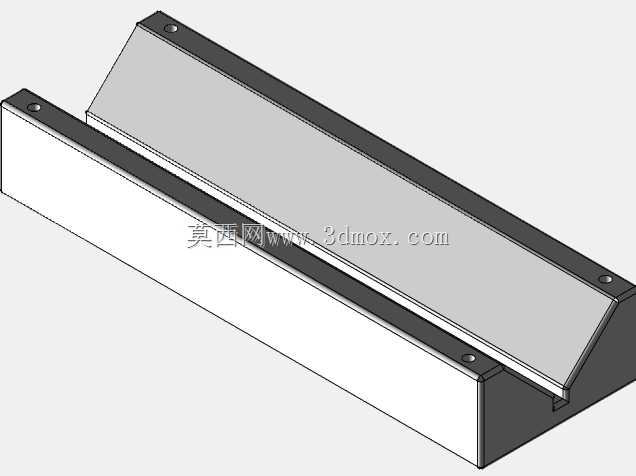

　　在机械加工、精密检测以及小型工件装配的作业场景中，轴类、管状类工件的装夹定位一直是影响作业精度的关键环节，这类工件圆柱面的定位如果采用平口钳直接夹持，很容易出现装夹偏心、表面夹伤的问题，而这款V型夹持工装正是针对这类场景设计的定位装夹结构。从结构设计来看，底座采用整体式V型槽结构，V型开口角度选用机械装夹中通用的90度设计，能够适配不同直径的圆柱类工件，V型槽的棱边做了微小的倒角处理，避免工件放置时出现棱边磕碰划伤，同时保证工件与V型面的线接触定位精度，减少接触变形带来的定位误差。底座上方配置两个可滑动的压块组件，压块下端同样开设与底座对应的V型缺口，配合压块上方的带旋钮调节螺杆，能够实现对工件的垂直方向压紧，螺杆采用细牙螺纹设计，

　　压紧过程中进给量可控，既可以保证足够的夹紧力避免工件加工或检测时出现窜动，也能防止压紧力过大造成薄壁类工件的变形。压块与底座之间采用间隙配合的滑动连接，两个压块可以沿着底座的长度方向自由调整位置，针对不同长度的工件，可以灵活调整压紧点的位置，避开工件上的加工面或者检测点位，适配不同长度规格的轴类、管件装夹需求。从安装边界来看，底座为长方体结构，底面为完整的平面，可以直接固定在机床工作台、检测平台的T型槽上，也可以配合磁力座实现快速装夹固定，整体结构没有外凸的尖锐结构，安装时不需要预留额外的避让空间，工作台面占用面积小，适合在小型加工设备、精密检测工位上使用。设计过程中充分考虑了操作的便捷性，顶部的旋钮采用滚花设计，

　　操作人员不需要额外工具，徒手就可以完成压紧力的调节与工件的拆装，在小批量零件加工、工件精度检测、小型部件装配等场景下，能够大幅缩短装夹辅助时间，同时重复定位精度稳定，避免多次装夹带来的基准偏差。整套结构的受力路径清晰，工件放置在V型槽后，重力由底座V型面承担，压紧力通过上方压块传递到工件，最终受力全部传导到底座平面，不会出现额外的倾覆力矩，装夹稳定性可靠，针对铜件、铝件、木质件等易划伤的软质工件，这种接触式的压紧方式也不会在工件表面留下明显的夹痕，适配多材质工件的装夹需求。
