摩托车压力传感器配套操作手柄结构

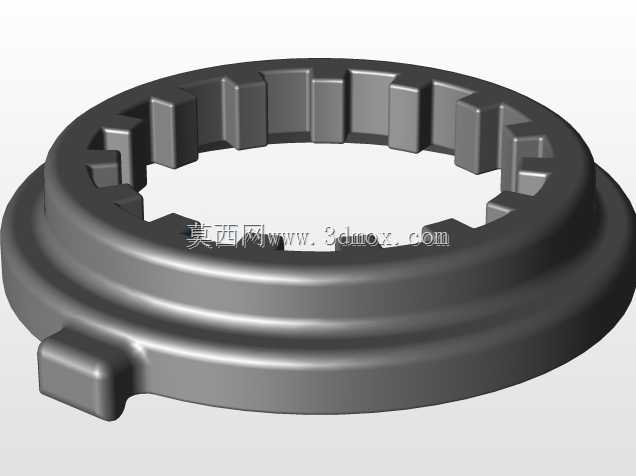

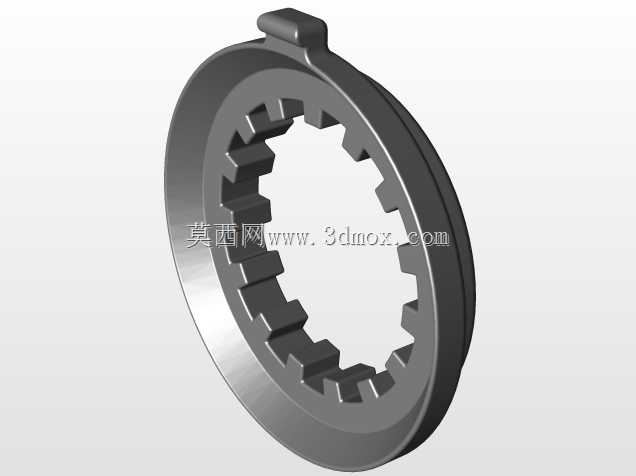

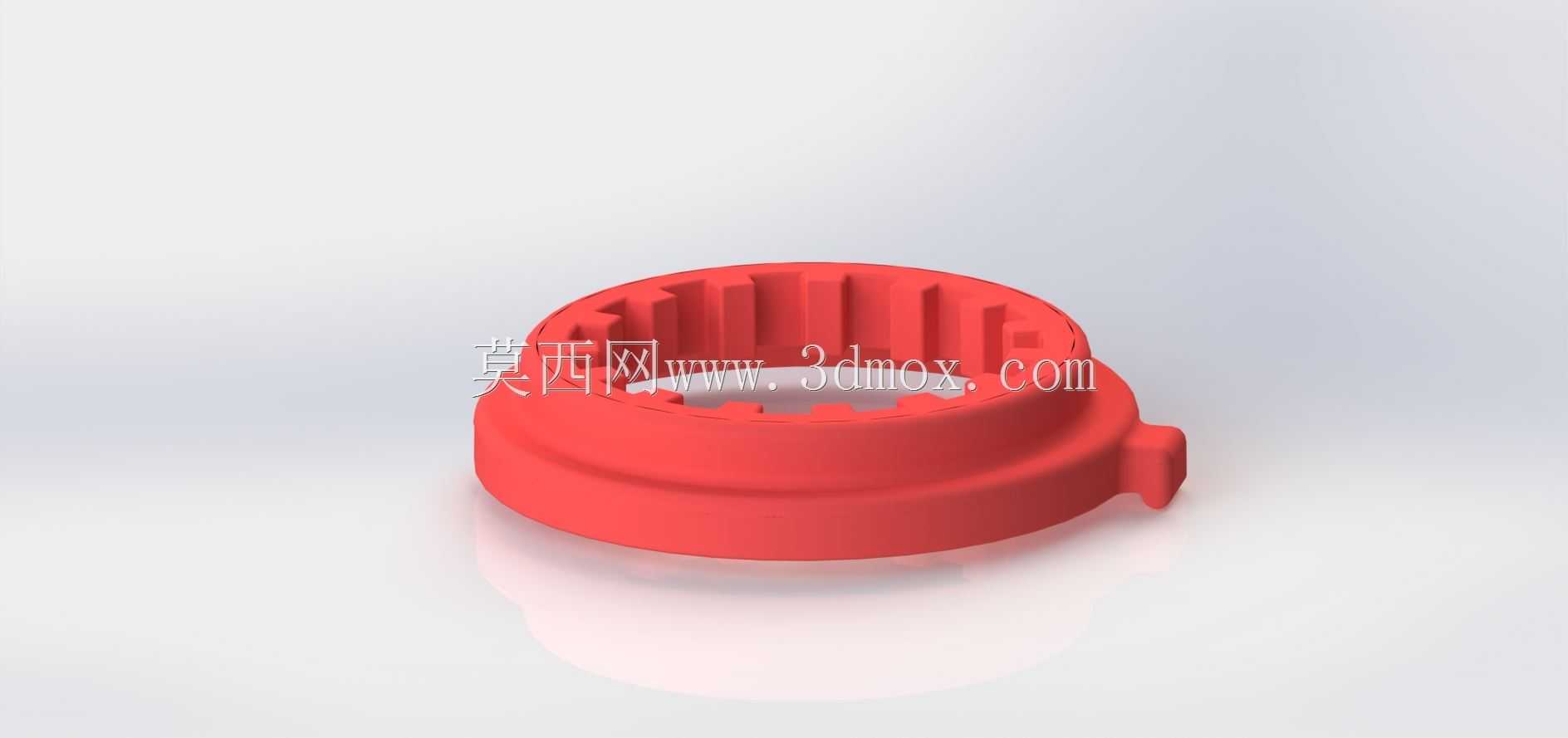

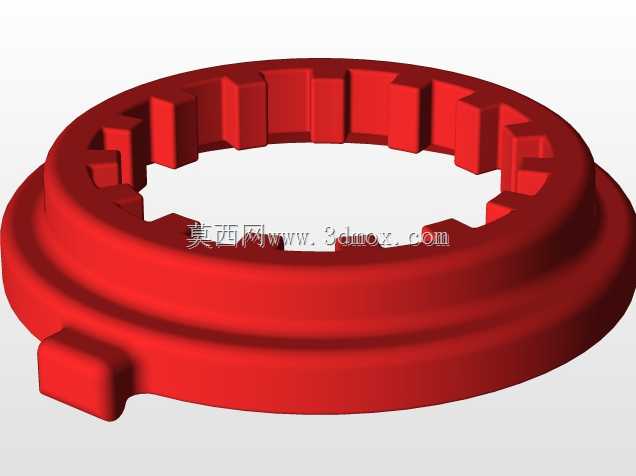

　　在摩托车电喷系统的压力检测模块中，这类配套手柄是传感器调校、拆装维护环节的核心操作部件，日常场景里多应用于售后维修工位、整车装配线的传感器预装工序，以及传感器生产端的成品性能校验工位，用来完成传感器锁紧环的旋拧操作，避免徒手施力造成的塑料壳体形变、密封面错位问题。从结构设计来看，整体采用环形套合形态，内环设置多道均匀分布的径向卡齿，卡齿的齿形角度、齿距完全匹配压力传感器外壳上的防滑卡槽，套合后不会出现打滑跳齿的情况，能将操作扭矩均匀传递到传感器锁紧结构上，不会因为局部应力集中压裂传感器的工程塑料外壳。外环做了加厚的圆弧过渡处理，侧边延伸出的小凸耳是施力辅助结构，操作人员捏持时可以借助凸耳定位发力，不需要额外搭配卡簧钳这类通用工具，

　　在狭窄的摩托车发动机舱安装空间里，也能完成小角度的旋拧操作，不会和周边的油管、线束支架产生干涉。设计阶段首先要匹配对应型号压力传感器的外径尺寸，内环的卡齿根圆直径要比传感器卡槽的外圆大0.1到0.2毫米，保证套合顺畅不会卡滞，同时卡齿的啮合深度控制在1.5毫米左右，既保证足够的扭矩传递能力，又不会因为啮合过深导致拆卸手柄时卡滞难脱。外环的壁厚经过受力校核，日常操作施加的最大手动扭矩不超过8牛米时，整个环形结构不会出现翘曲变形，材料选用常用的增韧尼龙材质，兼顾一定的刚性和抗摔性能，掉落在工位地面也不会出现崩齿、开裂的问题。安装边界上，整个手柄的外圆直径比对应传感器的外径大12毫米左右，侧边凸耳的外伸长度控制在10毫米以内，

　　在发动机舱的狭小操作空间里，不需要拆解周边的附属部件就能直接套入传感器完成操作，相比通用的可调扳手，不会刮伤传感器表面的标识涂层，也不会碰伤周边的密封接插件。这类手柄的结构没有多余的冗余设计，所有的型面变化都服务于操作功能，内环的卡齿做了微小的脱模斜度，注塑生产时可以顺利脱模，不需要额外的侧抽芯结构，能有效控制量产的加工成本，外环的表面做了细微的磨砂纹理处理，手上沾有机油的时候操作也不会打滑，凸耳的边缘做了R2的圆角处理，长时间操作也不会硌手。
