传感器配套环形快装固定夹具结构

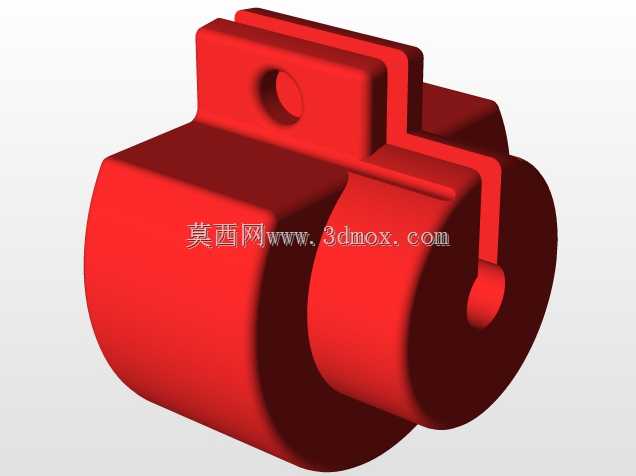

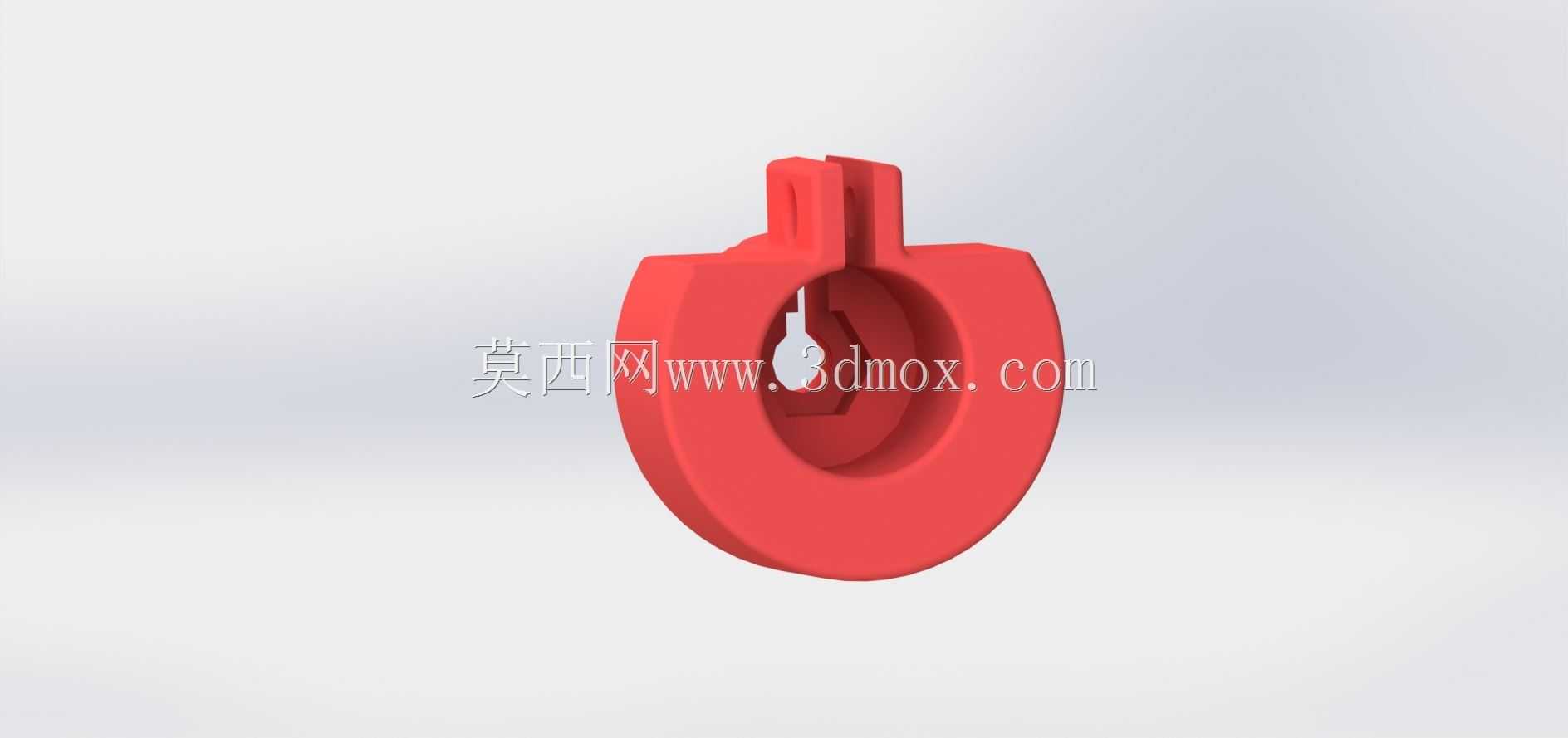

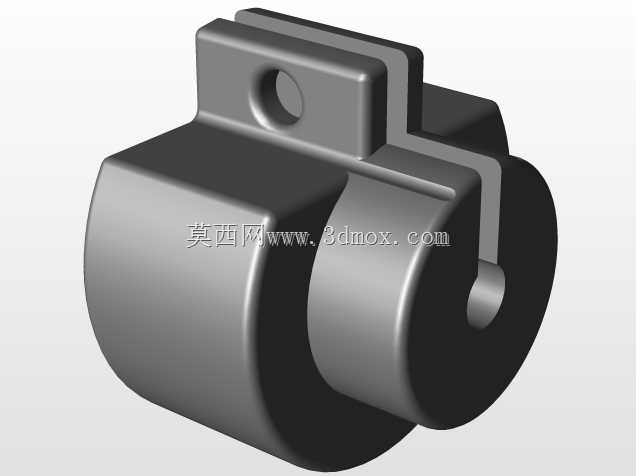

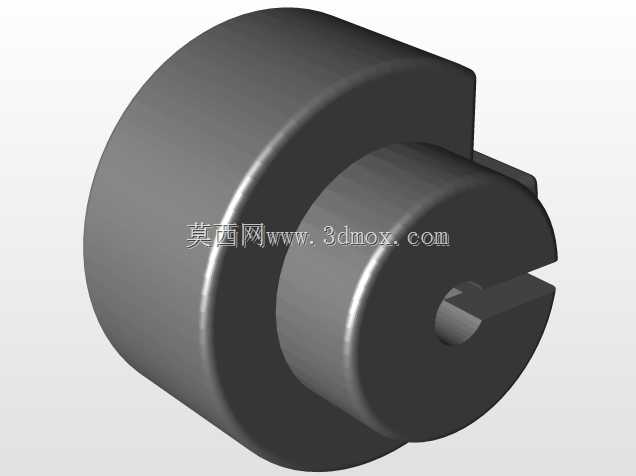

　　这类环形快装夹具主要用在工业现场传感器的临时或快速固定场景，不少生产线做小批量试产、设备临时改造时，不需要在机架上打孔攻丝，就能快速把圆柱类感应传感器固定到对应检测位，调整位置时也不用反复拆装螺栓，能大幅缩短现场调试的停机时间。从结构上看，主体采用带开口的环形基体设计，环形内腔的尺寸匹配常用的M12、M18圆柱型传感器外径，开口处预留的弹性变形量可以让夹具在一定范围内适配公差略有波动的传感器外壳，不需要额外加衬套就能抱紧传感器，避免检测过程中出现位置偏移导致的信号误触发。顶部的凸耳结构是安装受力位，上面开的窄槽可以直接卡入设备上预先焊好的薄钢片支架，不需要额外的紧固件就能完成夹具自身的固定，拆卸时只要稍微掰开环形开口就能取下传感器，

　　适合需要频繁更换检测点位的柔性生产工位。设计时特意把环形部分的壁厚做了均匀处理，整体采用等壁厚结构，不管是用FDM工艺3D打印还是注塑开模生产，都不会出现壁厚不均导致的缩痕或者打印翘曲问题，环形内侧没有做额外的防滑齿，是考虑到传感器外壳多为光滑金属或塑料材质，过深的防滑齿反而会在抱紧时硌伤传感器外壳表面，影响后续传感器的拆装复用。安装边界上，夹具整体外径比内腔大12mm，顶部凸耳高出环形基体8mm，卡入支架时需要预留至少10mm的垂直操作空间，环形开口的张开角度控制在15度以内，既保证足够的抱紧力，又不会因为张开角度过大导致结构出现塑性变形，反复拆装的使用寿命能满足现场调试阶段的频繁调整需求。这类夹具没有多余的冗余结构，

　　整体造型简洁，受力路径直接，抱紧力通过环形基体的弹性变形均匀作用在传感器外壳圆周上，不会出现单点受力过大夹裂传感器外壳的问题，在自动化生产线的传感器调试工位、实验室检测台的临时传感器固定场景都能适用，相比传统的螺栓锁紧式传感器支架，零件数量更少，安装步骤更简单，不需要借助额外工具就能完成拆装调整。
