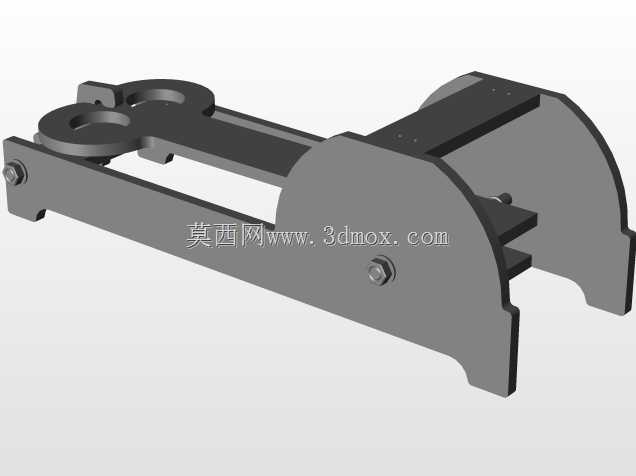

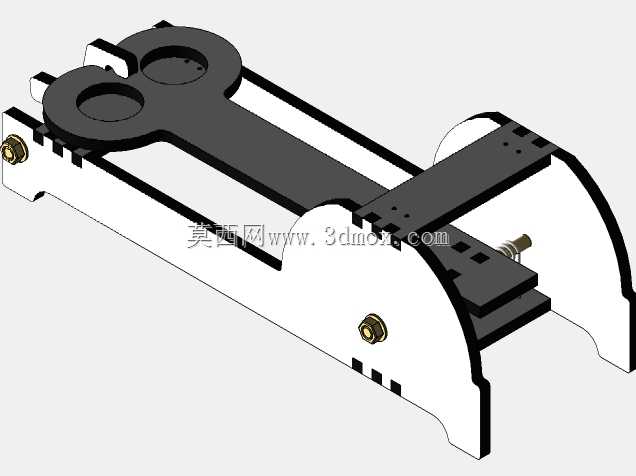

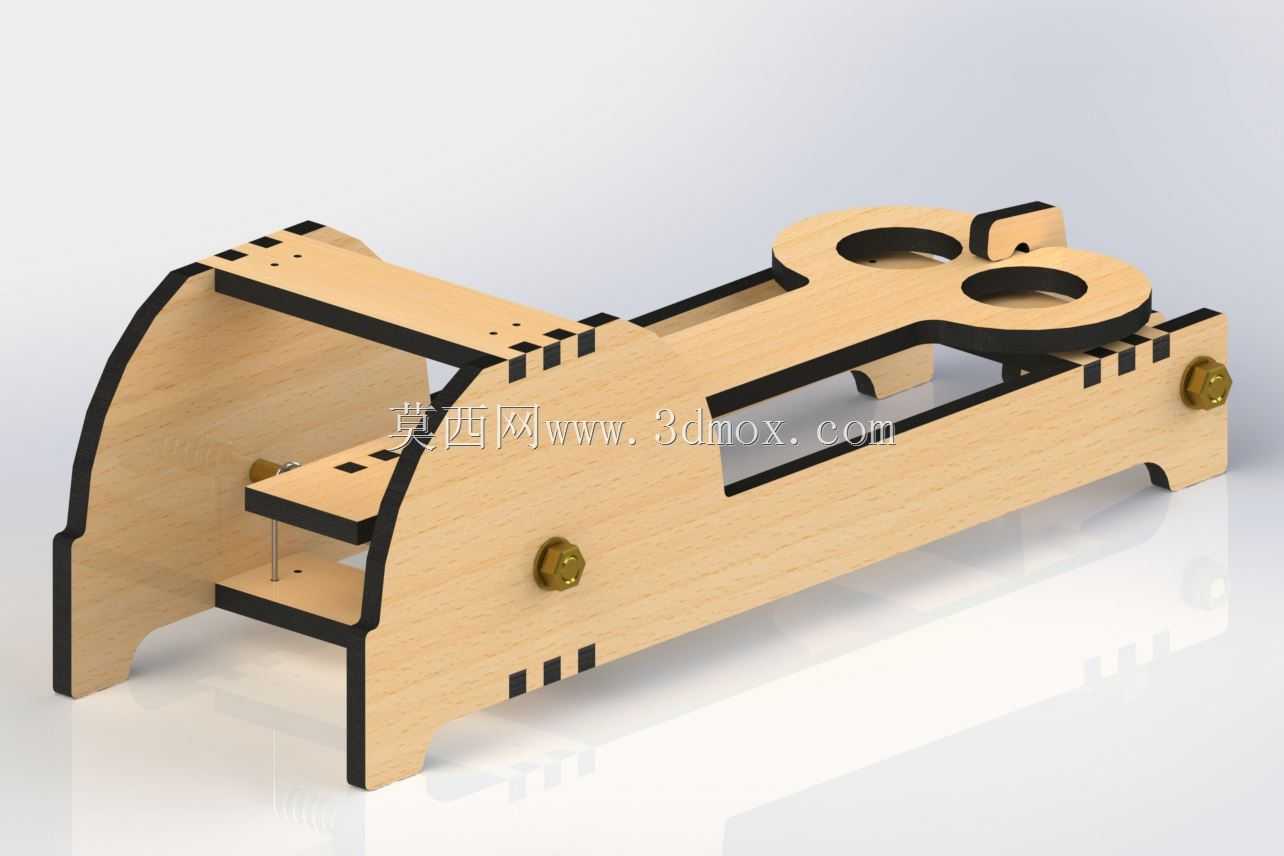

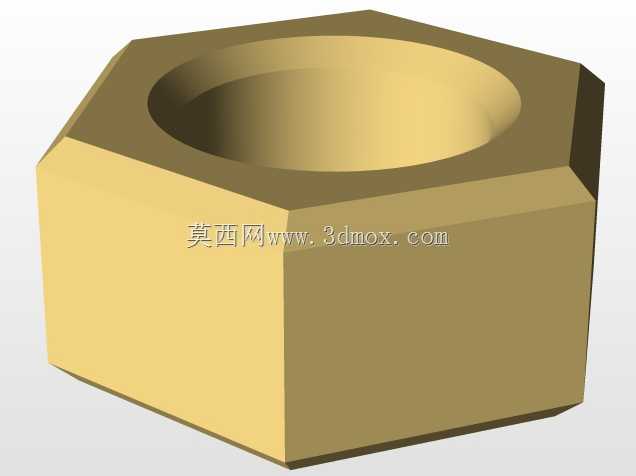

这款弹射装置采用层压木质板材作为主体加工原料,所有结构件均通过激光切割成型,依靠板材间的榫卯卡接配合金属紧固件完成整体装配,无需额外粘接工序即可实现稳固连接,适合作为机械结构认知的实操拼装载体使用。从实际应用场景来看,该结构可作为科普教具用于中小学机械原理课堂演示,也可作为小型弹射实验的基础承载架体,帮助学习者直观理解弹性势能转化、机械限位、力的传导等基础工程逻辑。
设计阶段优先考虑了板材的加工公差适配,所有卡接槽位预留了0.15mm的装配间隙,避免木质板材因温湿度变化产生轻微膨胀时出现装配卡滞问题。整体架体采用对称式布局,两侧立板作为主要承载构件,通过横向连接肋板形成稳定的框型结构,底部设置的支撑脚向外延伸出12mm的支撑边,可在弹射作业时提供足够的抗倾覆力矩,无需额外固定即可放置在水平工作台面使用。

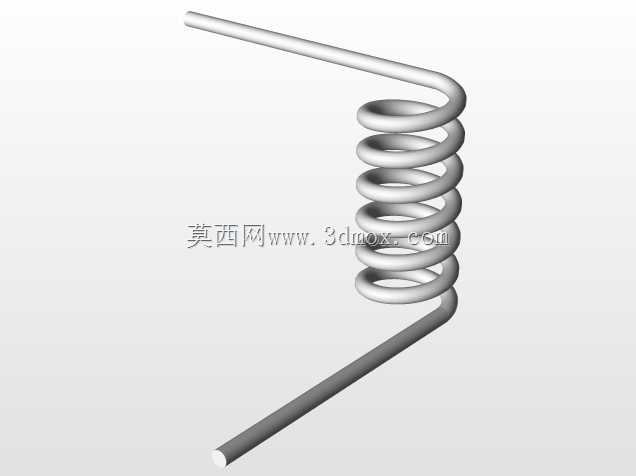

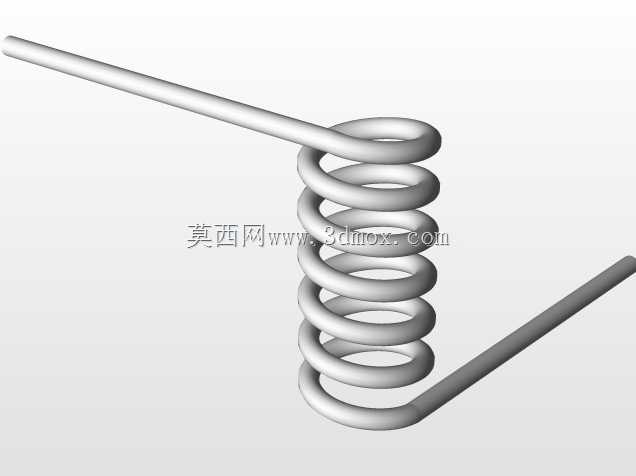

功能结构上,装置中部预留了弹性组件安装位,可根据弹射力需求适配不同规格的橡皮筋或弹簧组件,前端设置的弹射滑块沿架体中部的导向槽做直线往复运动,导向槽两侧设计了等距分布的限位卡槽,可通过调整限位销的位置改变弹性组件的预拉伸量,从而实现弹射力度的多档位调节。架体尾部设置的两个圆形镂空位一方面用于降低整体重量,另一方面可作为握持位方便使用者手持操作,同时也能作为配重安装位,在需要大力度弹射时加装配重块降低装置后坐力带来的位移。
安装边界方面,装置整体长度控制在220mm范围内,宽度为85mm,整体高度70mm,所有外露的金属紧固件均采用沉头设计,避免突出结构影响滑块运动或造成操作剐蹭。架体上的所有黑色边缘为激光切割后的碳化封边,既可以提升板材边缘的抗磨损能力,也能形成清晰的视觉分层,方便拼装时快速识别不同构件的装配位置。结构中未设置复杂的传动齿轮组,所有力的传导均通过刚性构件直接完成,故障率低且拆装维护便捷,即使是非专业使用者也可在短时间内完成组装调试,理解弹射机构的核心运作逻辑。
