机器人行走机构履带式驱动轮结构

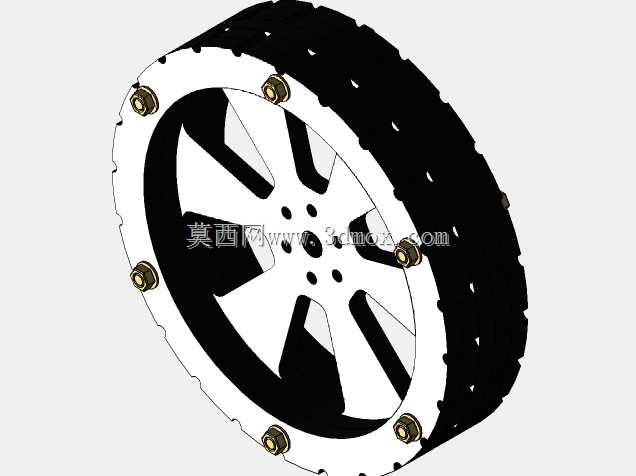

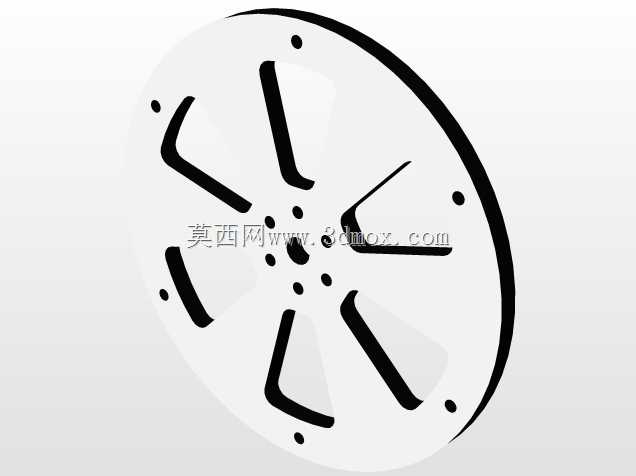

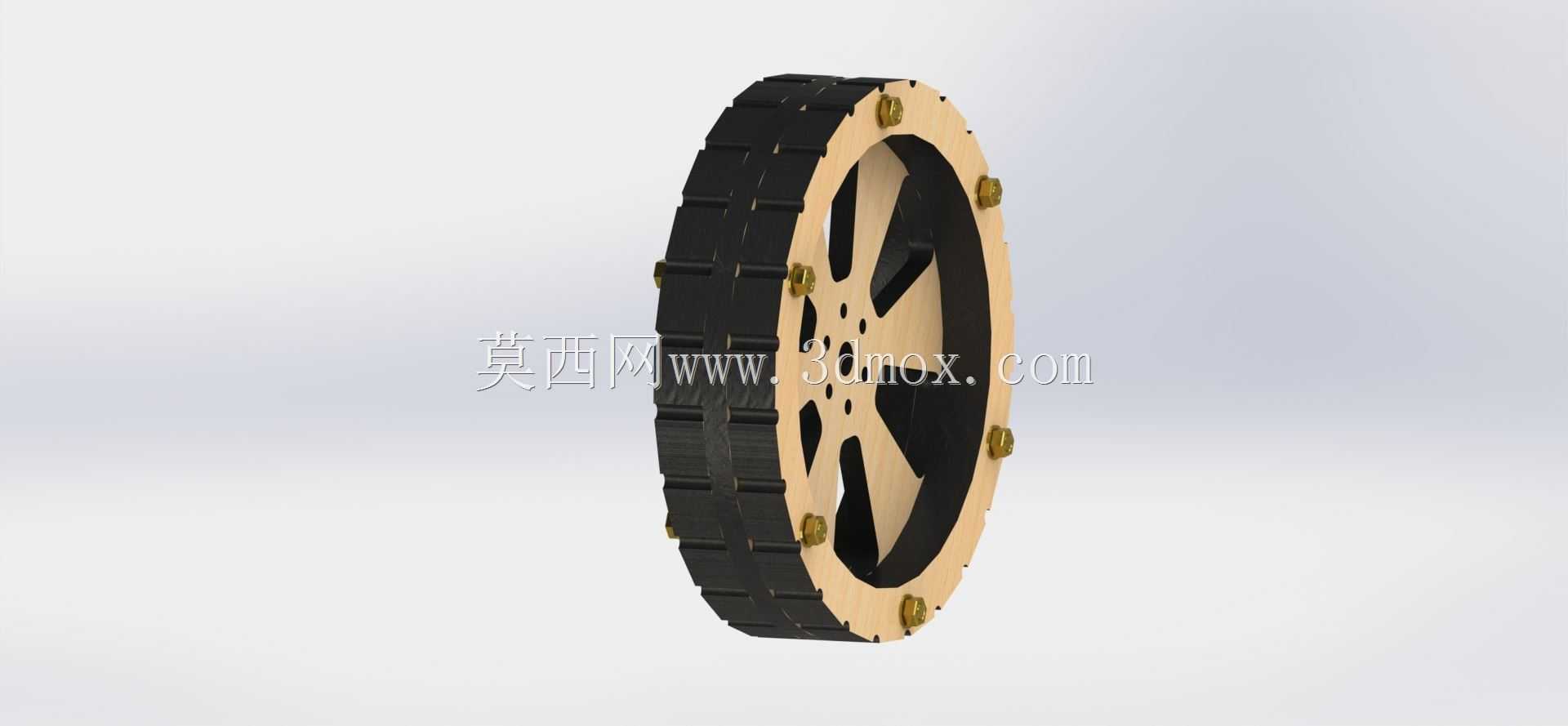

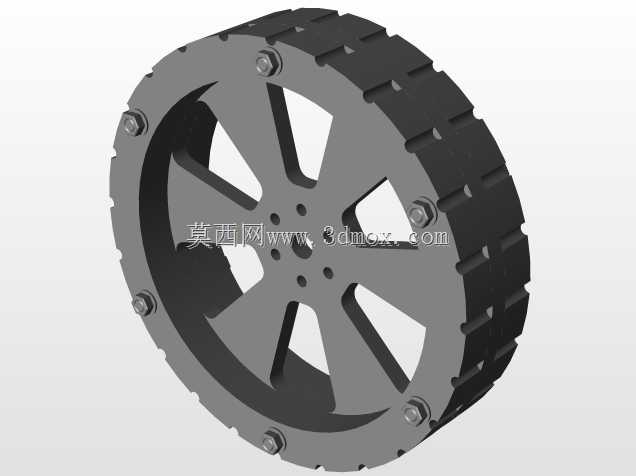

　　这款履带式驱动轮主要适配小型巡检机器人、教学竞赛机器人以及轻载地形探测移动平台的行走系统，在室内平整地面、户外碎石路面、轻度泥泞地形等场景下都能提供稳定的抓附力，相比普通光面滚轮，履带啮合式的结构能大幅降低接地比压，避免轮体在松软材质表面打滑下陷。从结构设计来看，轮体采用分体式组合构造，外侧为带等距啮合齿的橡胶履带接触层，齿形轮廓完全匹配配套履带的内侧卡槽，传动过程中不会出现跳齿、脱带问题；内侧轮辐采用轻量化镂空设计，在保证整体结构刚度的前提下尽可能降低转动惯量，减少驱动电机的负载损耗，轮缘均匀分布的紧固铜柱用于固定两侧轮盘，装配时无需复杂工装即可完成拆解维护，更换磨损的外层接触胶层时不需要整体替换轮体，能有效降低后期运维成本。

　　设计过程中优先考虑了安装边界的适配性，轮体中心的安装孔位预留了标准键槽结构，可直接匹配常规直流减速电机、伺服电机的输出轴，不需要额外定制转接法兰；轮体整体宽度控制在适配100mm宽度级履带的尺寸范围内，径向尺寸经过传动比校核，搭配常用的300-500rpm转速电机时，可实现0.8-1.5m/s的平稳行走速度，既满足巡检场景的低速稳定性要求，也能适配竞赛类机器人的快速移动需求。轮体两侧的挡边高度经过反复校核，刚好能卡住履带的侧边，在转向、侧倾行驶时不会出现履带滑脱的问题，同时挡边与履带侧面预留了0.5mm的活动间隙，避免行驶过程中出现过度摩擦增加行进阻力。外层胶层的齿形做了圆角过渡处理，和履带啮合时不会出现硬接触冲击，

　　能有效降低行走过程中的传动噪音，同时减少履带的磨损速率，延长整套行走机构的使用寿命。轮辐的镂空孔位除了减重作用外，还可作为走线通道，部分需要在轮端安装转速传感器、里程计的场景下，信号线可直接穿过镂空孔位连接到主控系统，不需要额外设计走线拖链，简化整体结构布局。
