金属框式平开组合门窗结构设计

　　日常做建筑配套构件建模时，这类金属框体门窗是很常见的设计需求，不少商业空间、工业临时隔断、设备防护舱室都会用到这类极简框式的平开结构。不同于家装常用的带玻璃整扇门窗，这个结构做了分体式框体设计，固定框与活动扇的边框采用等截面金属型材弯折成型，没有多余的装饰压边，整体线条利落，适配工业风装修、设备防护围挡、洁净车间隔断这类对视觉简洁度有要求的场景。

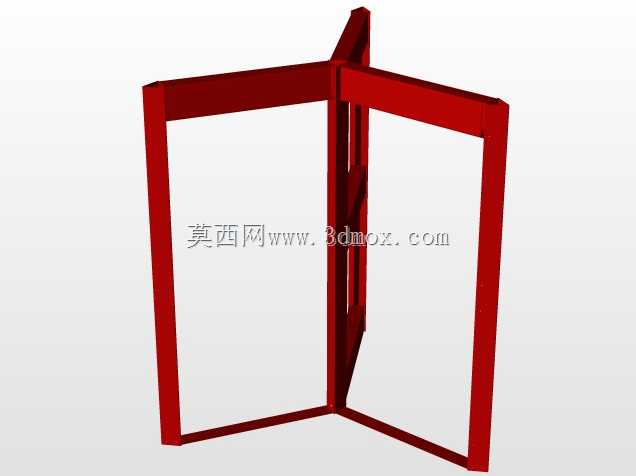

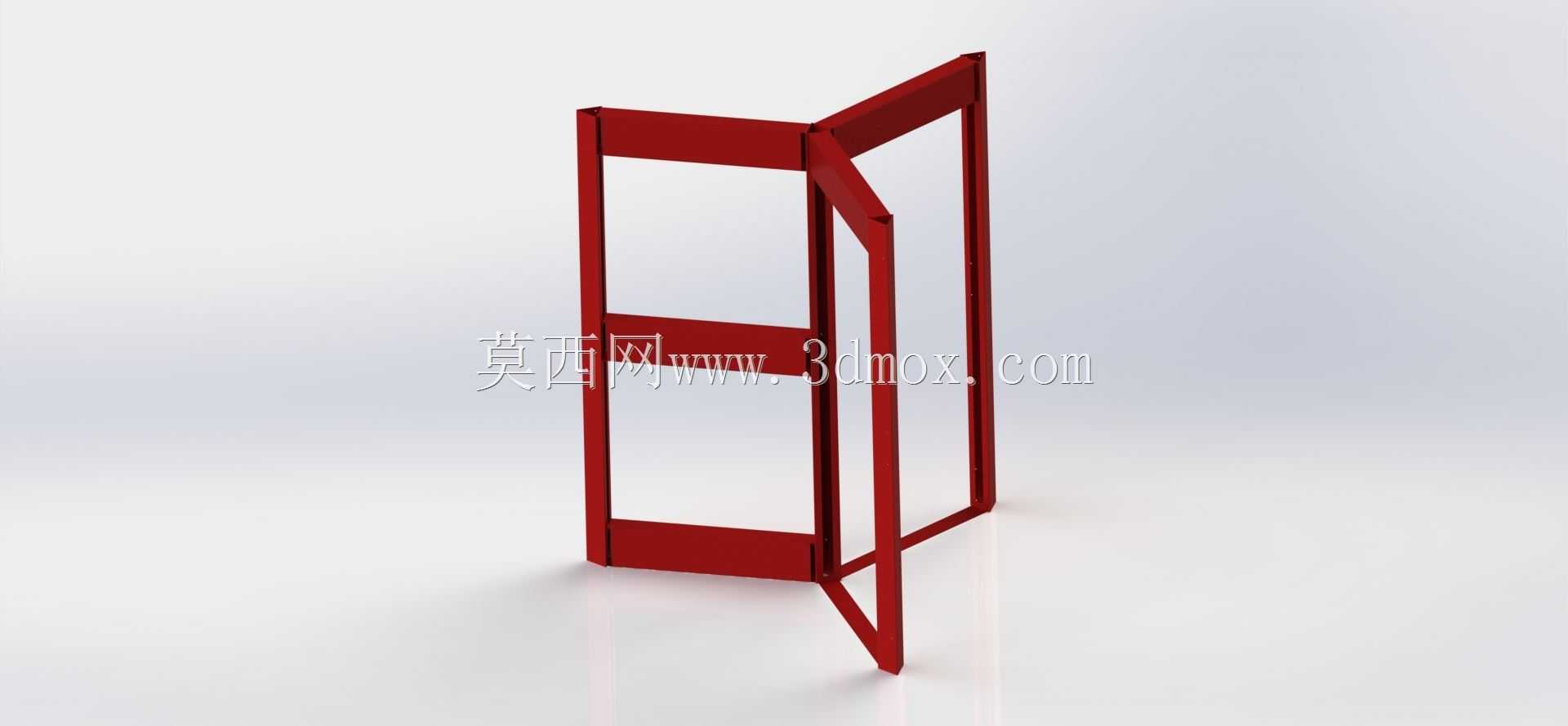

　　从实际使用角度看，这个结构的活动扇通过侧边的铰接点位实现90度以上的开合角度，框体的横向加强筋设置在扇体中部位置，既可以避免大尺寸框体出现焊接变形，也能作为玻璃或者金属面板的安装压边固定位，不需要额外加装附框就能完成面板装配。设计时特意将固定框与活动扇的型材截面做了统一，开模或者折弯加工时只需要一套模具就能完成所有框料的生产，能有效降低加工环节的换模成本，拼接处采用45度切角焊接，焊后打磨平整就能做表面喷涂处理，外露面没有突兀的拼接缝隙。

　　安装边界上，这个框体的侧边固定边预留了膨胀螺栓安装孔位，孔位间距按照常规墙体锚固要求设置在400-500mm区间，底部框体做了15mm的下探挡边，既可以作为安装时的定位基准，也能避免闭合后出现底部缝隙漏风、落尘的问题。活动扇的闭合侧预留了锁具安装位，可以适配常规的插销锁、执手锁，不需要额外在框体上开孔裁切。

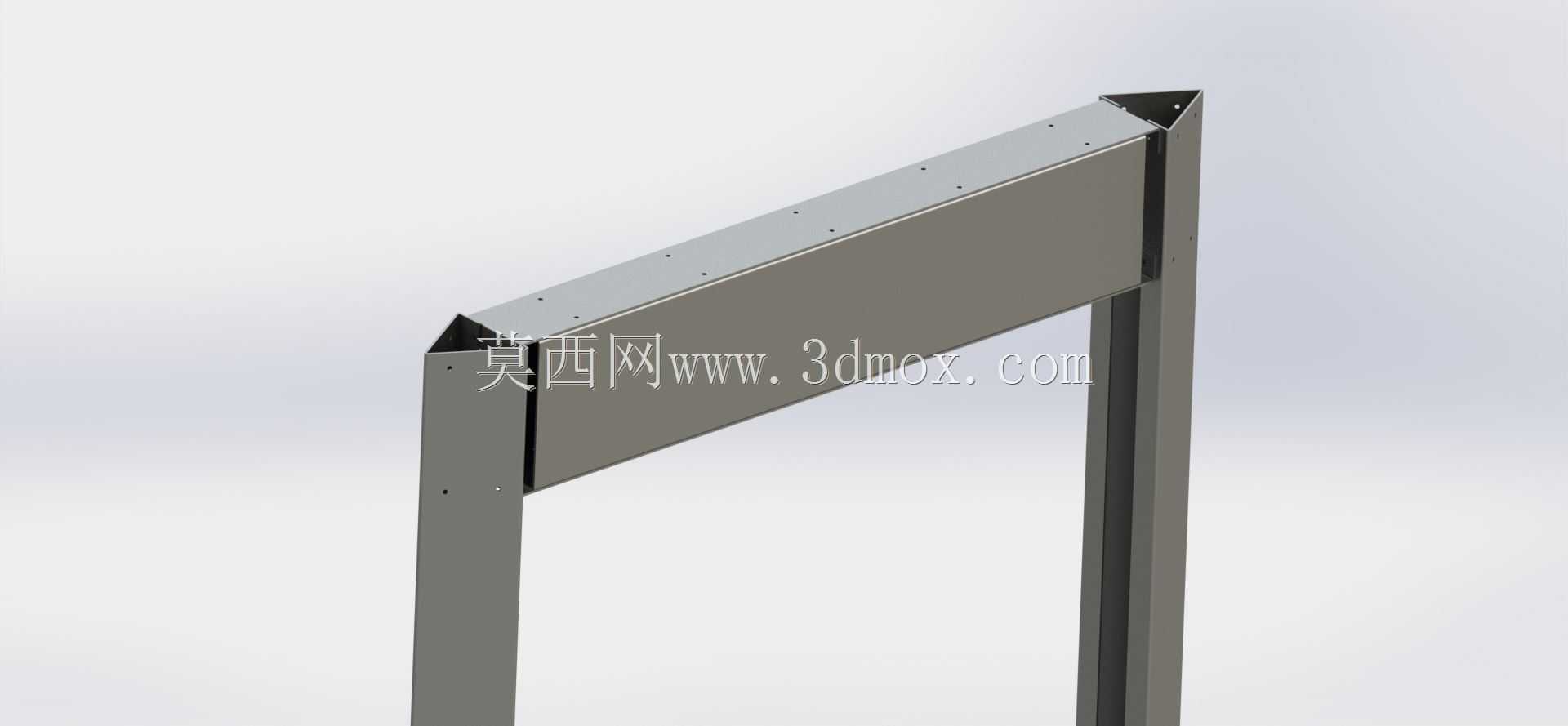

　　建模时特意还原了框体的折弯圆角与焊接让位细节，型材壁厚按照常规金属门窗的1.5mm厚度设置，所有拼接处的焊缝位置都做了实体化处理，做有限元受力分析时可以直接导入模型计算框体在风压作用下的变形量，不需要额外补全结构细节。这类结构在实际应用中还可以根据安装场景调整框体尺寸，同结构逻辑可以延伸做设备检修门、管线井防护门、展示柜开合门等不同用途的构件，只需要调整框体的长宽尺寸与横向加强筋的数量，就能适配不同的洞口尺寸，结构复用性很强。
