门窗横档型材连接结构三维设计

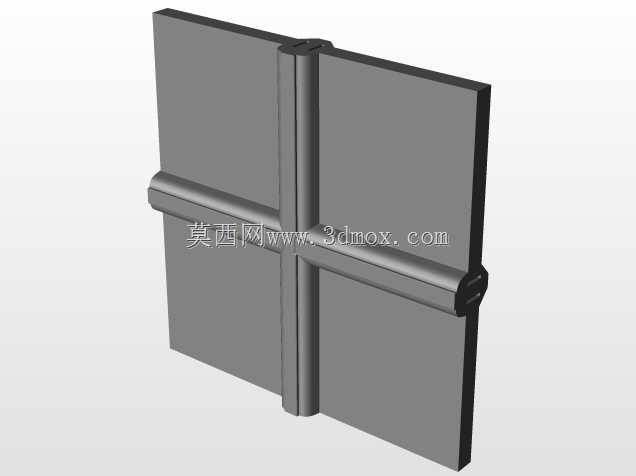

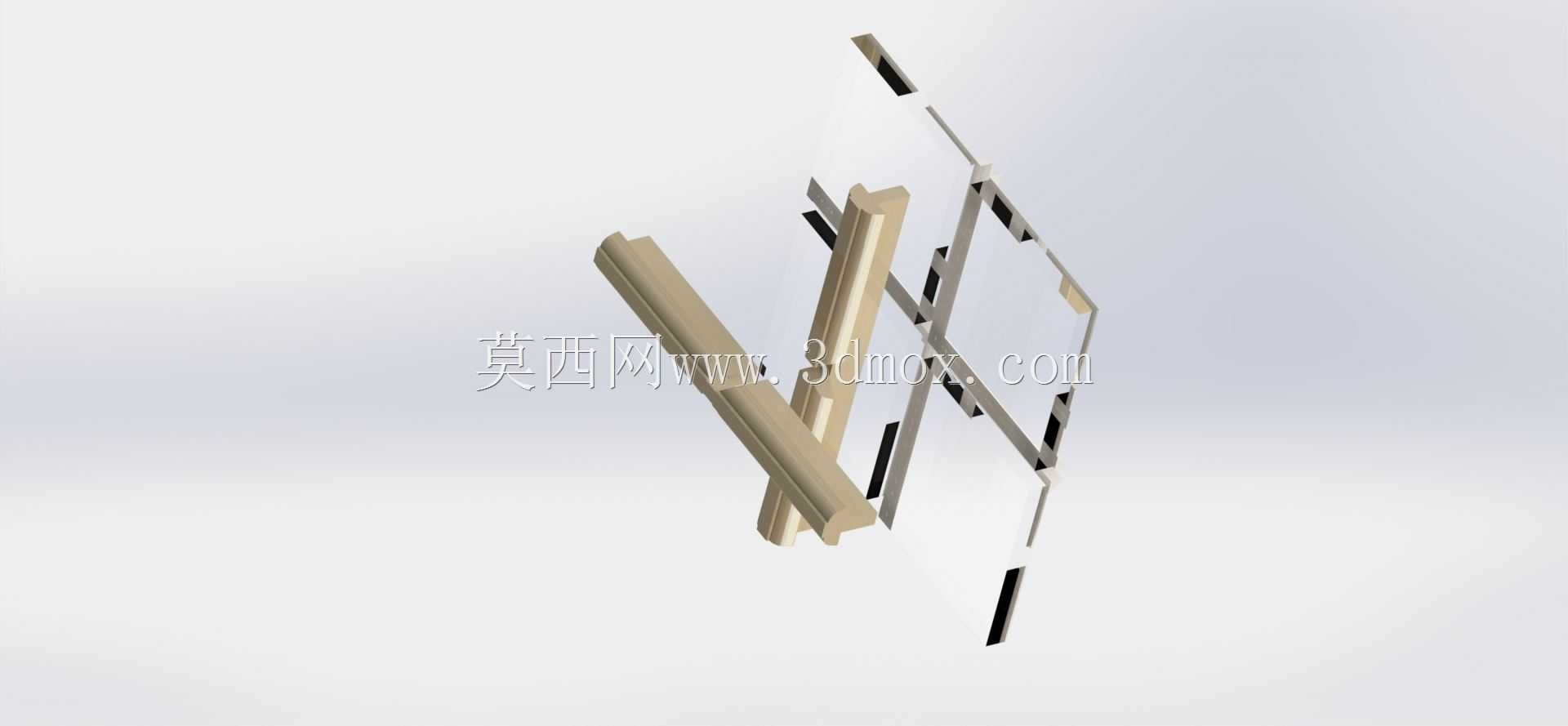

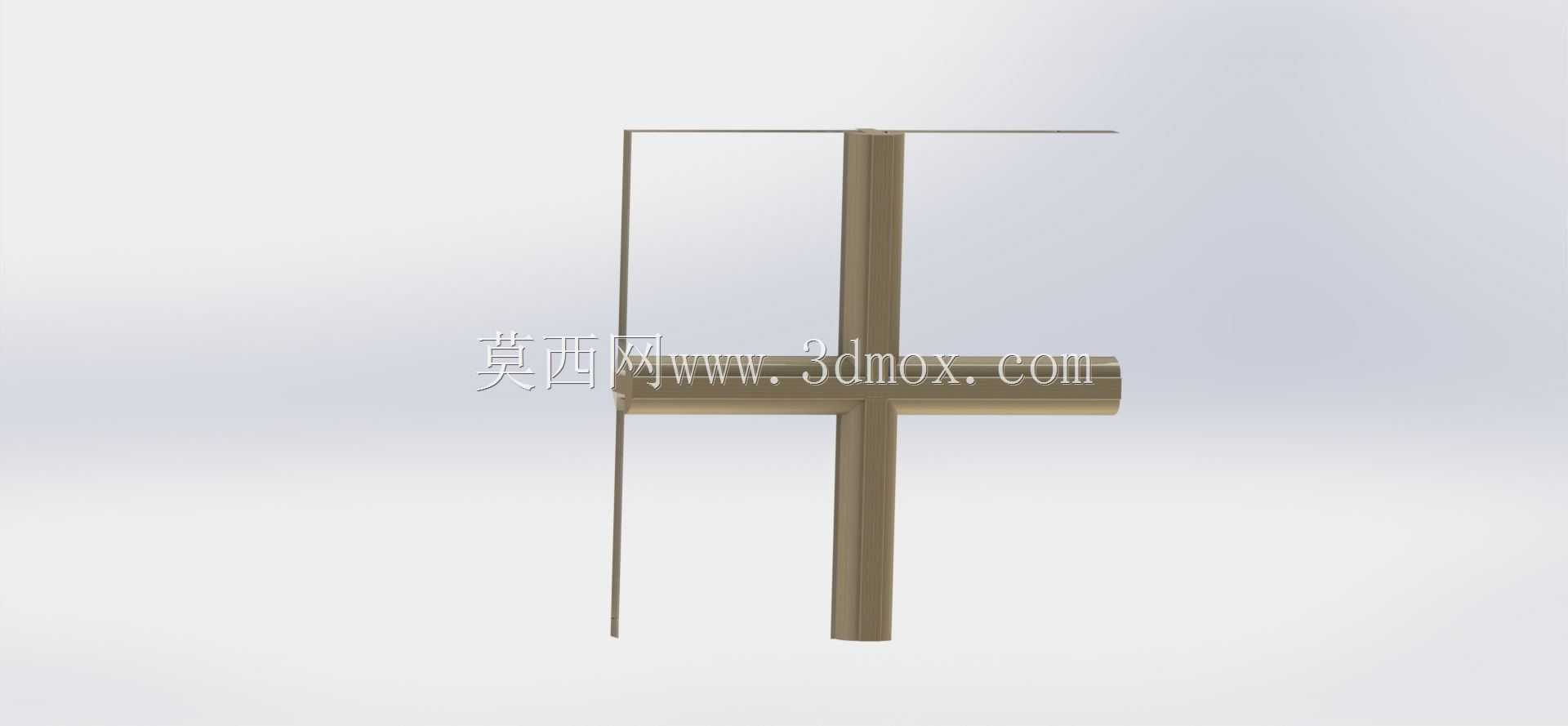

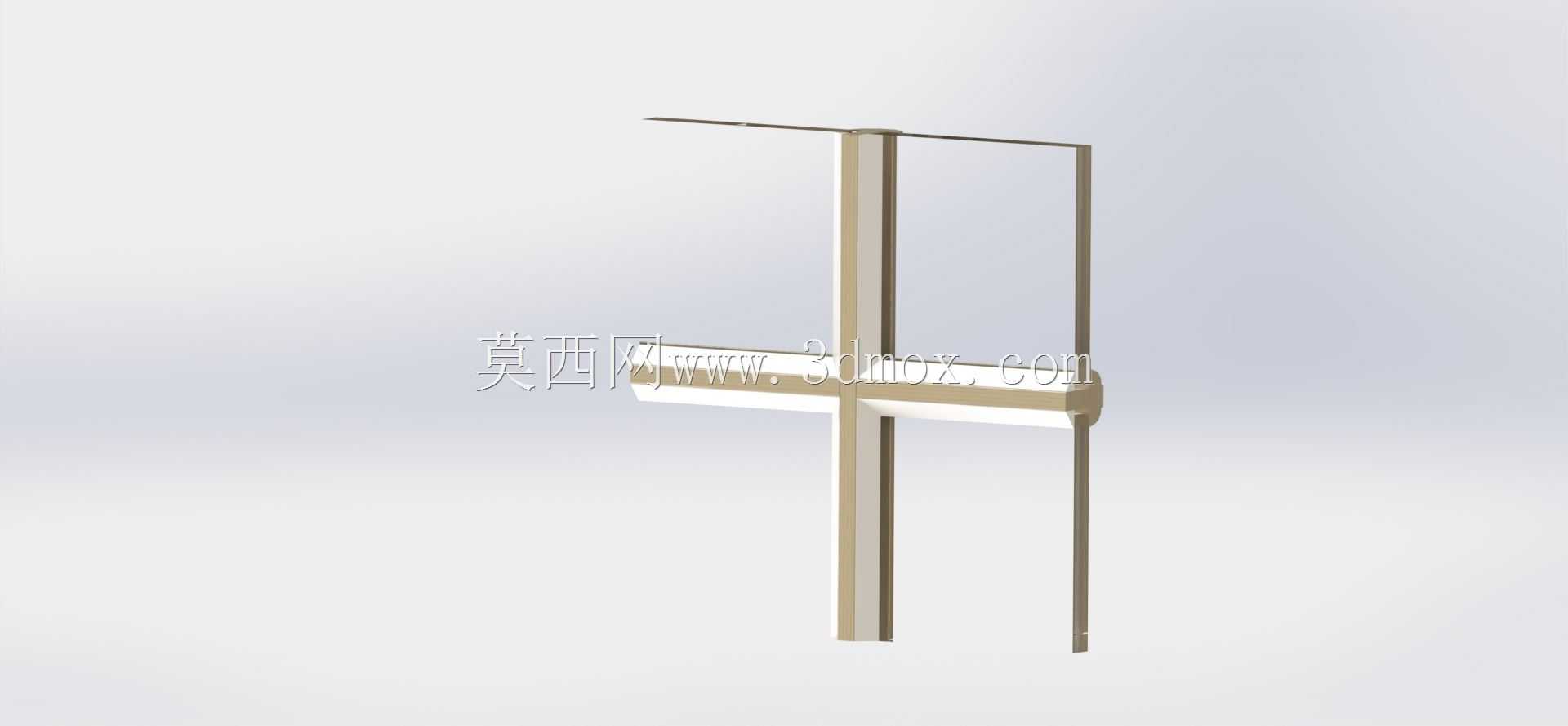

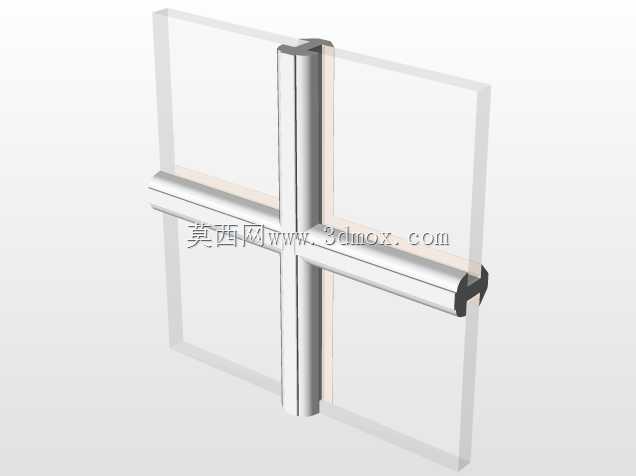

　　在建筑门窗系统的结构设计中，横档作为承担窗体分格、荷载传递的核心构件，其结构合理性直接决定整窗的抗风压性能、密封稳定性与长期使用可靠性。这款横档结构采用十字交叉式型材拼接设计，主要应用于平开、推拉类金属门窗的中部分格场景，既可以将大面积玻璃划分为符合安全规范的独立板块，降低单片玻璃的受力挠度，也能为门窗锁具、传动机构提供稳定的安装基准面。从实际工程应用来看，这类横档常被用于高层住宅外窗、商业建筑明框幕墙的横向分格段，需要承受风荷载产生的垂直压力、玻璃自重带来的纵向剪切力，同时还要适配不同厚度的中空玻璃安装间隙，因此在结构设计阶段就需要充分考虑型材的截面惯性矩参数。设计过程中，横档的竖向型材与横向型材采用嵌入式插接配合，

　　拼接位置预留了均匀的打胶槽与密封胶条安装位，避免拼接缝隙出现渗水、透风的问题；型材的壁厚根据常规门窗抗风压等级要求做了梯度设计，受力集中的十字交叉位置做了局部加厚处理，无需额外加装加强钢衬就能满足多数中低层建筑的受力要求。从安装边界来看，横档的两端采用铣削加工后的平端面，与门窗边框的竖向型材通过角码连接固定，安装时不需要对型材做二次裁切，仅需在预设的螺丝孔位打钉即可完成装配，能够有效降低现场施工的加工误差。横档的外露面做了等宽平齐设计，与门窗主框的视觉宽度保持一致，不会出现型材错位导致的外观瑕疵；型材内侧预留的玻璃安装槽深度统一，能够适配5+20A+5、6+12A+6等常规规格的中空玻璃，

　　槽口底部设置的排水孔可以将渗入框内的冷凝水及时导出，避免长期积水腐蚀型材表面。在结构受力层面，十字交叉位置的连接结构做了应力分散处理，将横向型材承受的玻璃荷载均匀传递到竖向型材上，再通过竖向型材传导至门窗上下边框，避免局部应力集中导致的型材变形；横档与玻璃接触的位置设置了柔性胶条安装位，能够缓冲温度变化带来的型材热胀冷缩位移，防止玻璃被硬接触挤压开裂。
