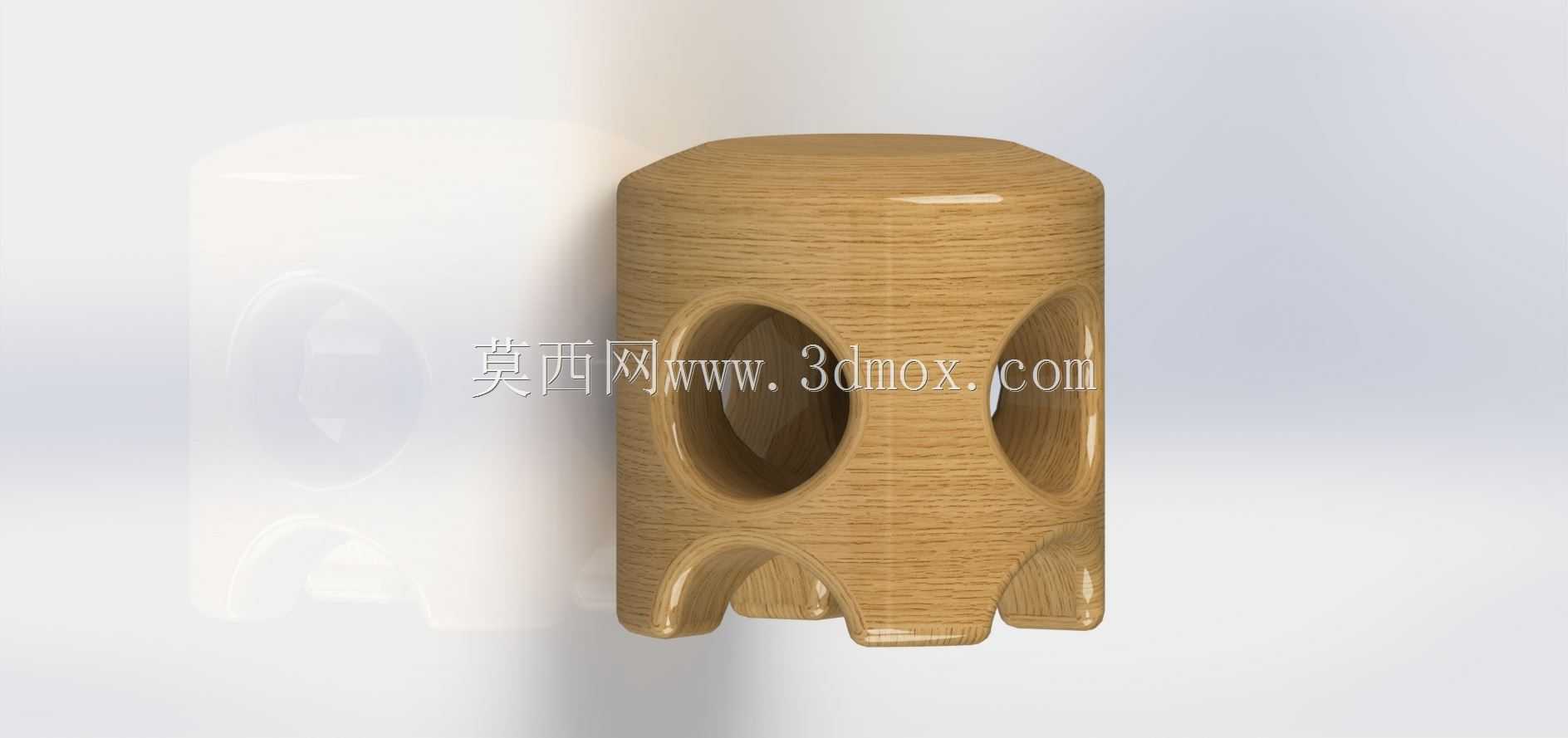

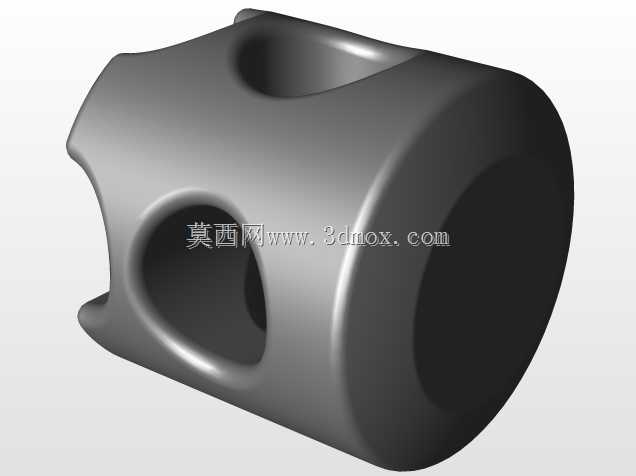

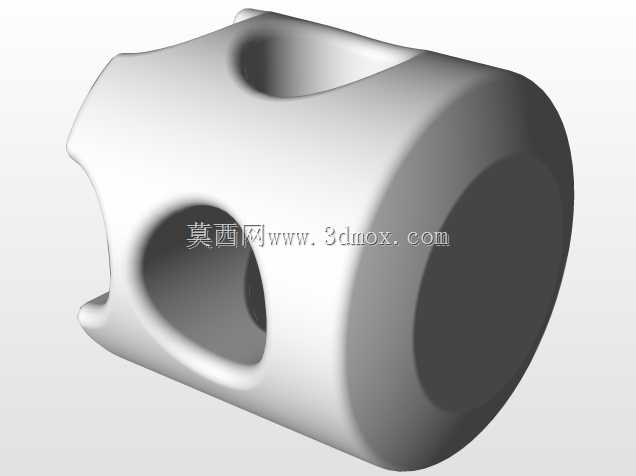

木质多孔镂空支撑座结构设计

　　这款木质多孔镂空构件的设计，最初是面向传感设备配套的支撑安装场景做的结构适配，在做结构方案的时候，首先要考虑的是传感单元的安装避让与走线需求，构件周身开设的椭圆通孔，一方面是给传感探头预留外露检测的窗口，另一方面也能让内部的连接线缆从孔位顺出，避免走线弯折挤压影响信号传输稳定性。构件底部做了四个分叉式的支脚结构，支脚的内凹弧面是匹配安装基座的定位凸台做的仿形设计，安装时可以直接卡入基座的定位槽，不需要额外做复杂的锁紧结构就能实现初步定位，减少装配时的对位调整时间，支脚的壁厚做了渐变处理，靠近安装面的位置壁厚加厚1.5mm，抵消长期承重带来的形变风险，上部与传感模块接触的端面做了0.2mm的平面度公差控制，保证传感模块安装后不会出现倾斜偏移，影响检测精度。

　　从外形尺寸来看，构件整体为类圆柱形态，总高度控制在80mm，最大外径45mm，四个椭圆孔的中心距构件上端面22mm，孔位长轴20mm、短轴12mm，相邻孔位的周向夹角为90度，刚好对应四个方向的检测需求，不管是做接近传感还是光学传感的配套支撑，都能满足多方向的信号采集要求。设计时特意做了全圆角过渡处理，所有棱边都做了R2的圆角，一方面是避免木质构件加工时出现边缘崩茬，另一方面也能减少安装过程中磕碰对传感模块外壳造成的划伤。构件的中空内腔直径为30mm，刚好可以容纳直径28mm的标准传感模块，内腔壁做了0.1mm的预留间隙，方便模块装入时不会出现卡滞，同时也预留了少量的灌封空间，如果需要做密封固定，可以在内腔缝隙填充密封胶，不会出现胶体外溢的情况。

　　在实际应用场景中，这类支撑构件除了配套传感设备使用，也可以作为小型桌面摆件的支撑结构，或者是小型电子设备的散热支撑座，镂空的孔位可以形成自然的空气对流通道，降低内部电子元件的工作温度。设计时没有做多余的装饰结构，所有的结构特征都服务于功能需求，比如顶部的微弧面设计，是为了减少顶部积灰，日常清洁时只需要简单擦拭就能清理干净，不会在棱角位置积存污渍。支脚的分叉间隙宽度为8mm，刚好可以容纳常规的接线端子穿过，不需要额外在构件上开设走线槽，简化了加工工序，木质材料的选用也让构件本身具备一定的减震效果，能够过滤掉安装基座传递的微小振动，降低振动对传感模块检测精度的干扰，相比金属支撑件，木质构件的自重更轻，整体重量只有35g左右，对安装基座的负载要求更低，适合在轻量化的检测设备上使用。
