异形齿状多安装位黄铜合页结构设计

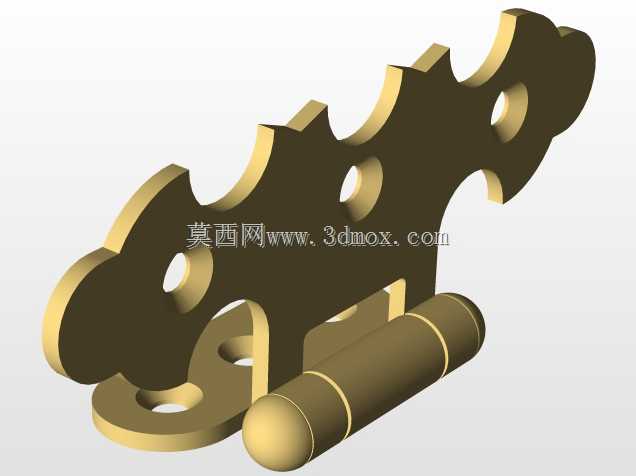

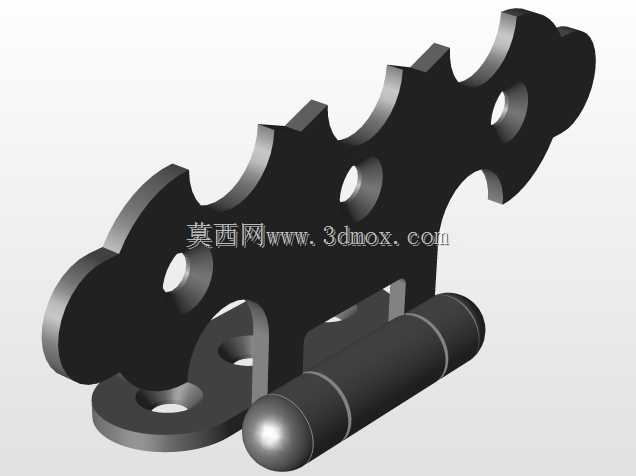

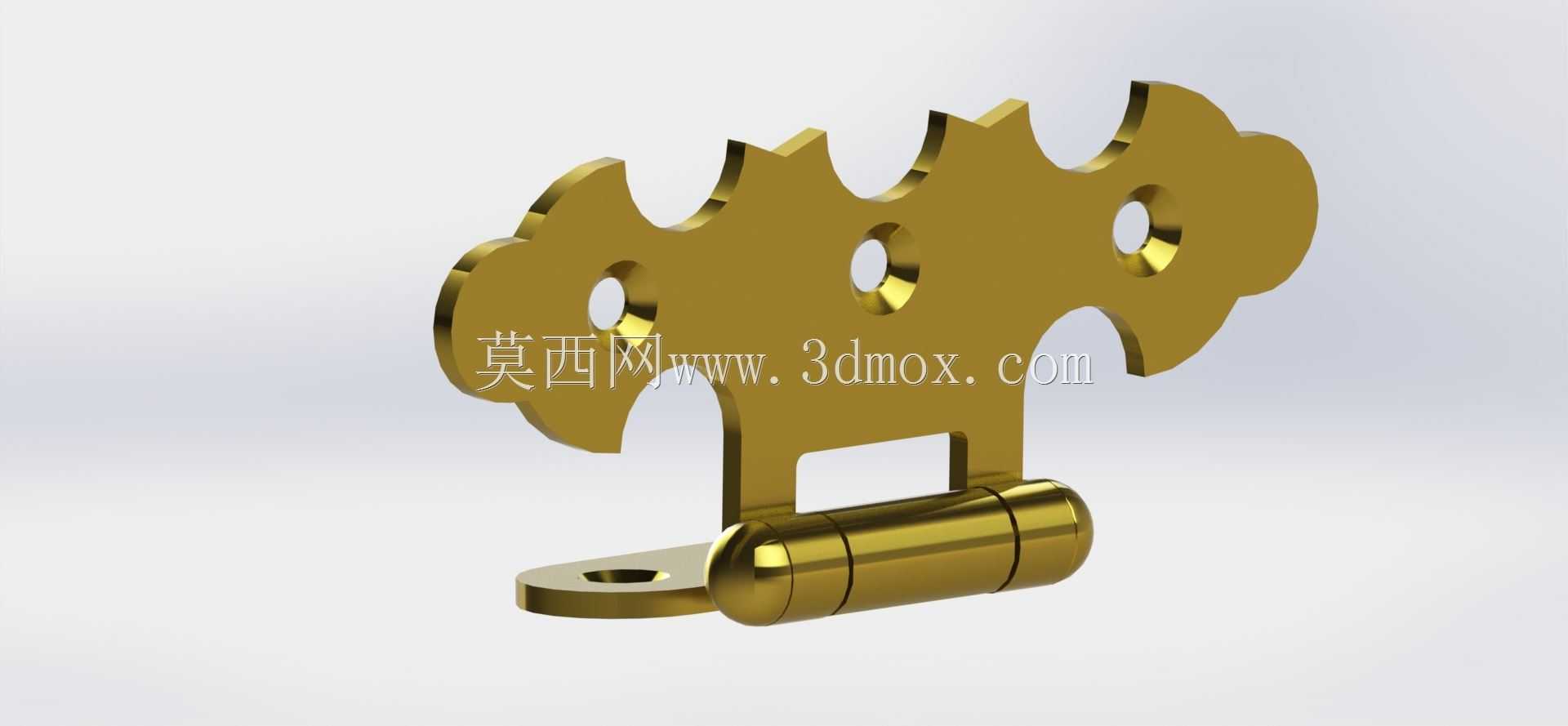

　　这款铰接构件的设计初衷，是适配需要多点位同步限位、同时兼顾装饰性外露安装的场景，常见于高端定制展柜、特种仪器舱门、复古风格机电设备的开合部位，区别于常规平板合页仅能实现单轴转动的基础功能，该构件在铰接基座上方延伸出带连续齿状缺口的异形安装翼板，三个均匀排布的沉头安装孔沿翼板纵向分布，可根据实际安装面的受力需求选择全部锁固或间隔锁固，齿状缺口的设计并非单纯装饰，而是为了避让安装面周边凸起的定位销、走线槽或是相邻构件的棱边，避免安装时出现干涉，无需额外对安装基体做铣削避让加工。从结构细节来看，下方的铰接筒体采用三段式同轴卷圆结构，中间的分隔环既可以提升筒体的抗径向形变能力，也能在装配销轴后限制销轴的轴向窜动，

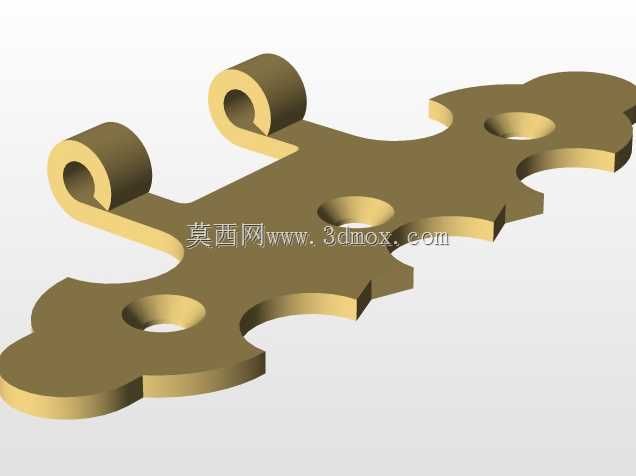

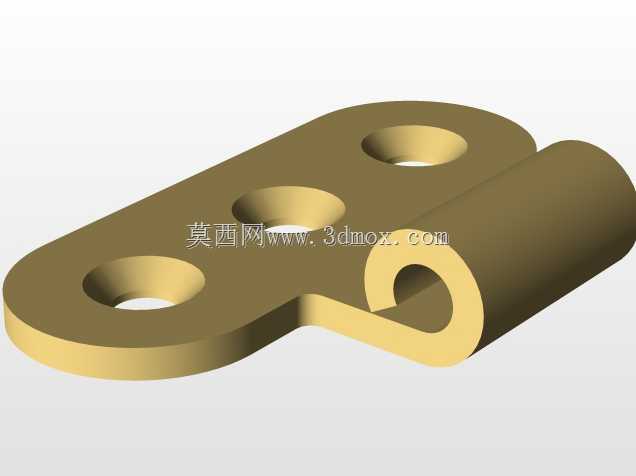

　　减少长期开合过程中的销轴磨损偏移，筒体侧方延伸出的单孔固定耳，是为了在安装空间受限、无法使用上方翼板全尺寸固定时，提供最小安装边界的固定选项，单耳的安装孔位与筒体轴线保持平行，锁固后受力方向与铰接转动的剪切力方向垂直，能保证小空间安装下的连接强度。设计阶段首先确定的是铰接转动副的同轴度公差，卷圆后的筒体内壁粗糙度控制在Ra1.6以内，保证销轴转动时无卡滞，上方翼板的齿形轮廓采用圆弧过渡，所有尖角位置都做了R0.5的倒钝处理，既避免安装调试时划伤操作人员，也能减少应力集中，防止反复受力后出现翼板根部断裂的问题。安装边界方面，翼板的最大横向宽度为62mm，铰接筒体的轴向长度为28mm，整体安装后突出安装面的高度为18mm，

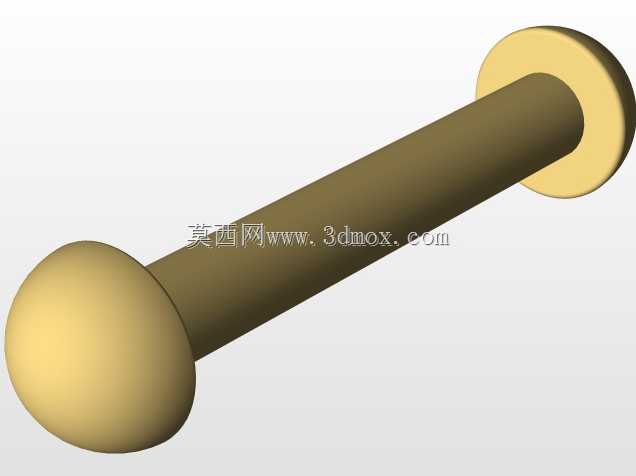

　　三个主安装孔的孔距为18mm，适配M4规格的沉头螺丝，侧方固定耳的安装孔适配M3规格螺丝，转动角度范围为0-180度，可满足大部分外开式舱门、盖板的开合需求，黄铜材质的选择一方面是利用其自身的耐磨特性，无需额外做表面润滑处理就能保证长期转动顺畅，另一方面黄铜的金属质感也能适配外露安装的装饰需求，无需额外做喷塑、镀铬等表面覆盖处理，减少加工工序的同时也能避免长期使用后表层脱落的问题。在实际选型应用中，需要注意安装基体的厚度不小于3mm，若安装在木质或塑料基体上，建议在安装孔位置预埋铜质嵌件，提升螺纹连接的抗拔脱强度，铰接销轴建议选用同材质的黄铜棒加工，避免不同金属接触产生电化学腐蚀，缩短构件的使用寿命。
