壁挂式圆柱水杯限位固定托架结构设计

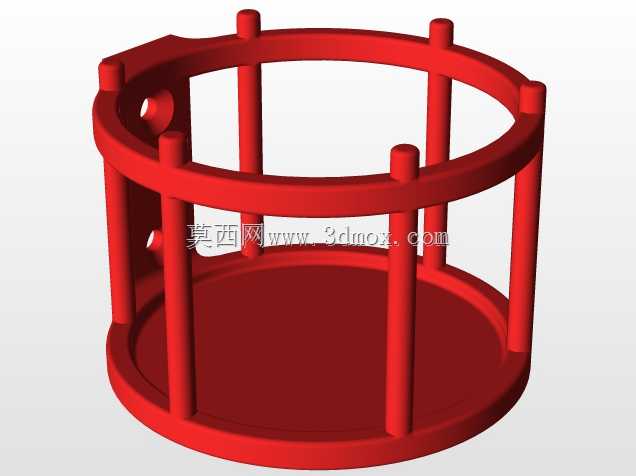

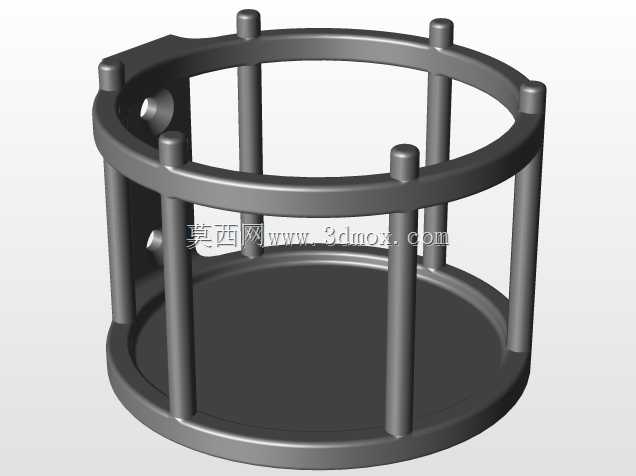

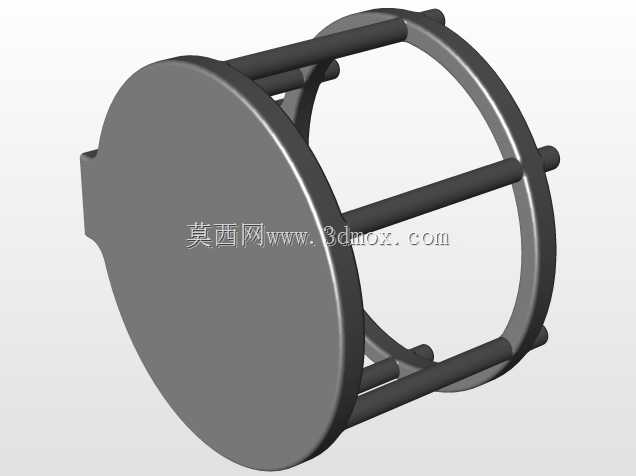

　　这款壁挂式杯托的设计初衷，是解决狭小操作空间内圆柱形容器的放置滑落问题，常见于车间操作工位、实验台侧边、房车内壁、小型办公桌面侧挂等场景，避免随手放置的水杯、试剂杯、小型工具筒因台面震动、误碰发生倾倒，造成液体泼洒、工具散落的问题。从结构上看，整体采用围笼式框架设计，底部为整圈环形承托底座，承托面做了微向内收的圆角过渡，既能够保证容器底部完全落在承托范围内，又不会因为边缘锐边剐蹭容器外壁，适配直径在承托圈内径范围内的直筒型水杯、金属杯、一次性纸杯等容器。周向均匀分布的竖向立柱与顶部的环形限位圈形成双层限位结构，相比全包裹式的杯套结构，这种框架式设计一方面大幅减少了材料用量，降低打印或者注塑生产的材料成本，

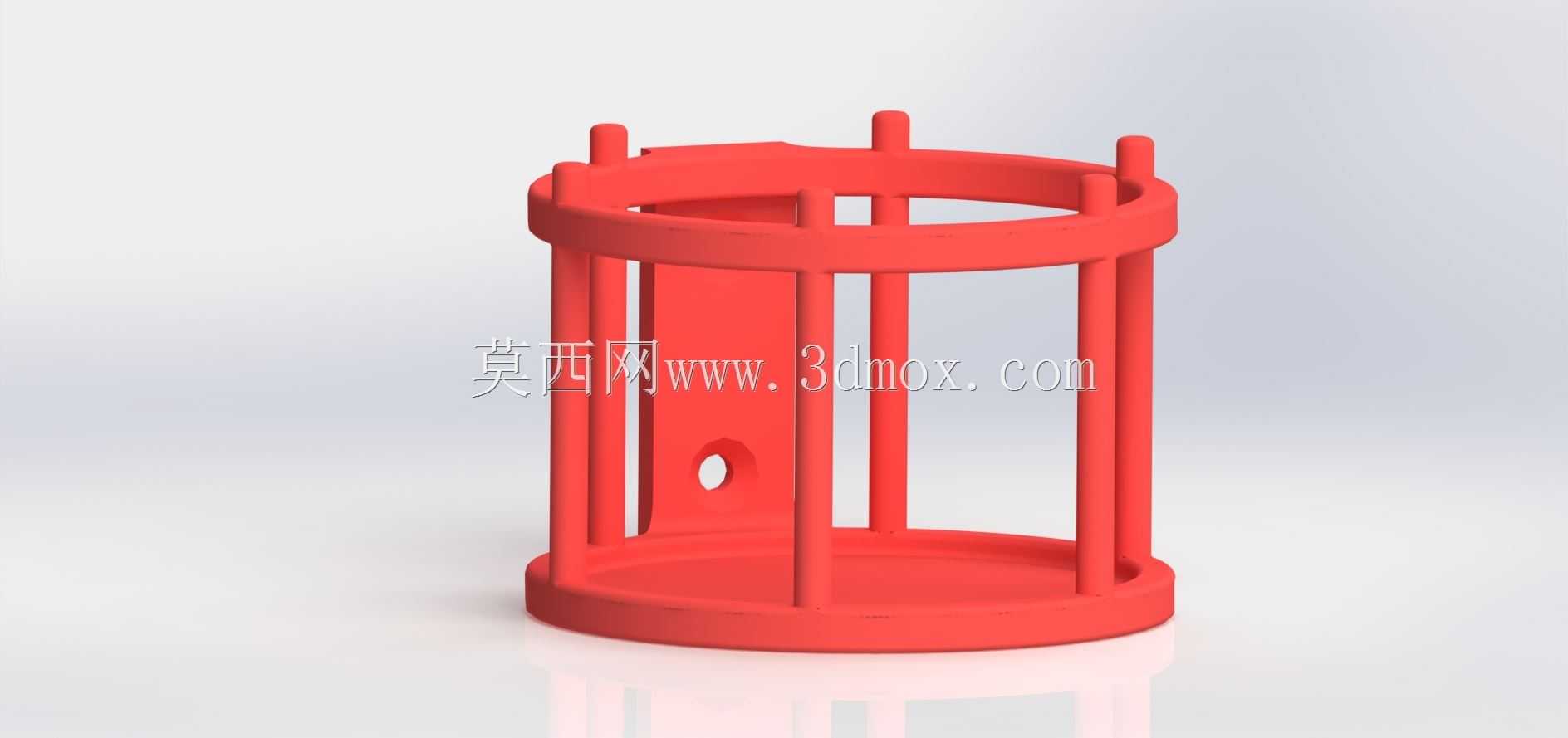

　　另一方面留足了观察与取放空间，使用者可以直接看到容器内的液位高度，取放时不需要精准对位，从任意方向都能顺利将杯子放入托架内，竖向立柱的高度经过反复校核，刚好覆盖常规水杯重心以上的位置，既能够限制杯子在水平方向的晃动位移，又不会因为立柱过高遮挡杯身、影响拿取手感。背部的安装立板是整个结构的受力核心，立板与底部承托圈、后侧两根竖向立柱做了一体化的加强连接，立板上预留的沉头安装孔，可以适配自攻螺丝、膨胀螺丝等常见紧固件，能够直接固定在墙面、型材立柱、设备侧板等垂直安装面上，安装孔的沉头设计可以让螺丝头部完全埋入板内，不会突出表面剐蹭杯身。设计时特意将整体壁厚做了均匀化处理，不管是采用FDM3D打印制作，还是开模注塑生产，

　　都能够避免壁厚不均导致的收缩变形问题，所有棱边都做了R2以上的圆角处理，没有尖锐的棱角，日常使用时不会划伤手部或者剐蹭衣物。实际安装时需要注意，安装面的承重能力需要匹配满载水杯的总重量，安装孔位建议保持水平，避免承托面出现倾斜导致容器滑落，框架的竖向间隙经过测算，能够适配带把手的马克杯放置，把手可以从两根立柱之间的间隙伸出，不会被立柱卡住，兼顾了无把手直筒杯和带把手水杯的放置需求。相比粘贴式的简易杯架，这种螺丝固定的结构承重能力更强，长期使用不会因为粘胶老化发生脱落，适合在需要长期固定放置水杯的工位场景使用，框架的镂空结构也不容易积灰，日常清理只需要用抹布擦拭即可，没有清洁死角。
