木质结构台钳夹持工装三维设计

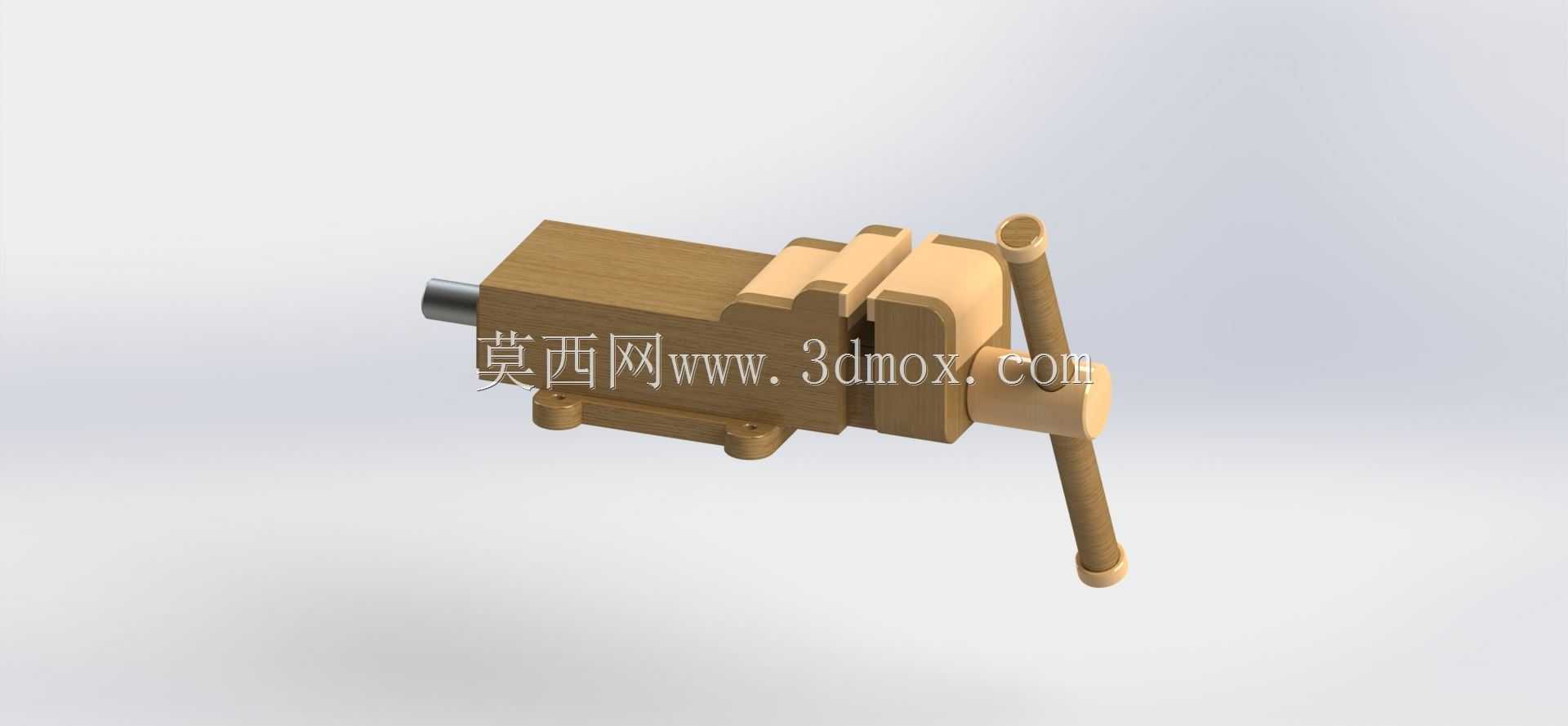

　　这款木质结构台钳主要面向木工手工加工、教学实训场景设计，区别于常规全金属台钳，主体夹持结构采用硬质木材加工，在夹持软质木料、塑料工件、易刮花的半成品零件时，不会在工件表面留下压痕或金属磕碰损伤，很适合精细木工制作、学生金工木工实训、小型手工坊的轻量夹持作业使用。从结构设计逻辑来看，整体采用丝杠进给的经典夹持原理，转动侧方的木质操作手柄即可带动活动钳身沿固定导轨方向平移，实现钳口的开合调节，钳口最大开口尺寸适配常规小型木工零件的夹持需求，固定钳身底部设置两个带安装孔的凸耳，可通过螺栓直接固定在木质工作台、实训操作台的台面上，安装边界不占用过多台面空间，底座安装孔的孔距符合常规小型工装的安装通用尺寸，不需要额外定制转接板即可完成固定。

　　设计过程中特意将丝杠的传动螺母嵌入木质活动钳身内部，金属丝杠仅承担传动受力，外露的操作部分全部采用木质结构，一方面降低了整体重量，方便在不同工位间挪动转移，另一方面木质手柄的握持手感更温润，长时间手动操作不会像金属手柄那样产生硌手的不适感。钳身的导轨部分采用凹凸榫卯配合金属销轴限位的结构，既利用了木材加工易成型的特点，又通过金属销轴承担主要的侧向受力，避免长期使用后木质导轨出现磨损松旷的问题，钳口接触面做了细密的防滑齿纹处理，不过齿纹的深度比金属台钳更浅，既可以保证夹持时的摩擦力，防止工件加工过程中出现滑移，又不会在软质工件表面留下过深的压痕。在实际使用场景中，这款台钳不仅可以承担木工锯切、锉削、打磨时的工件固定工作，

　　也可以用来固定小型电子元件组装、航模制作时的轻薄零件，适配多类轻量加工的夹持需求，整体结构没有冗余的复杂零件，所有木质部件都可以通过常规的木工铣削、钻孔工艺加工完成，金属件仅包含丝杠、销轴两个标准件，加工制造成本较低，也方便后期维护更换易损部件。
