带锁闭功能门窗执手结构三维设计

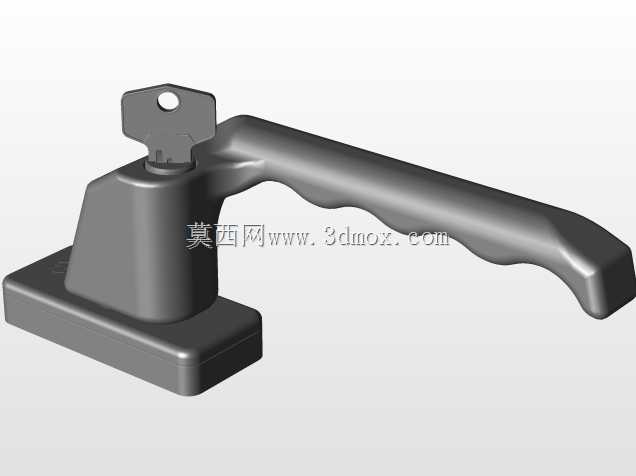

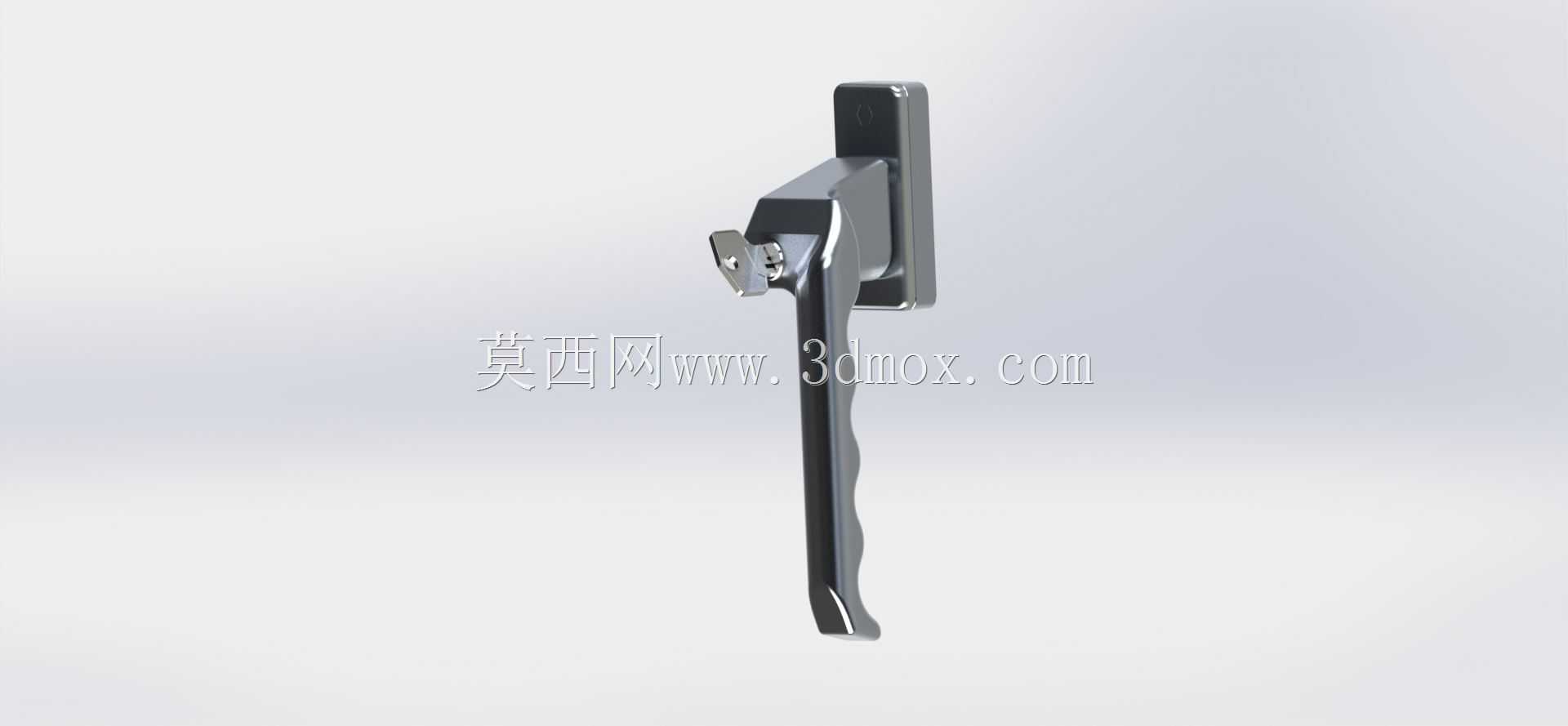

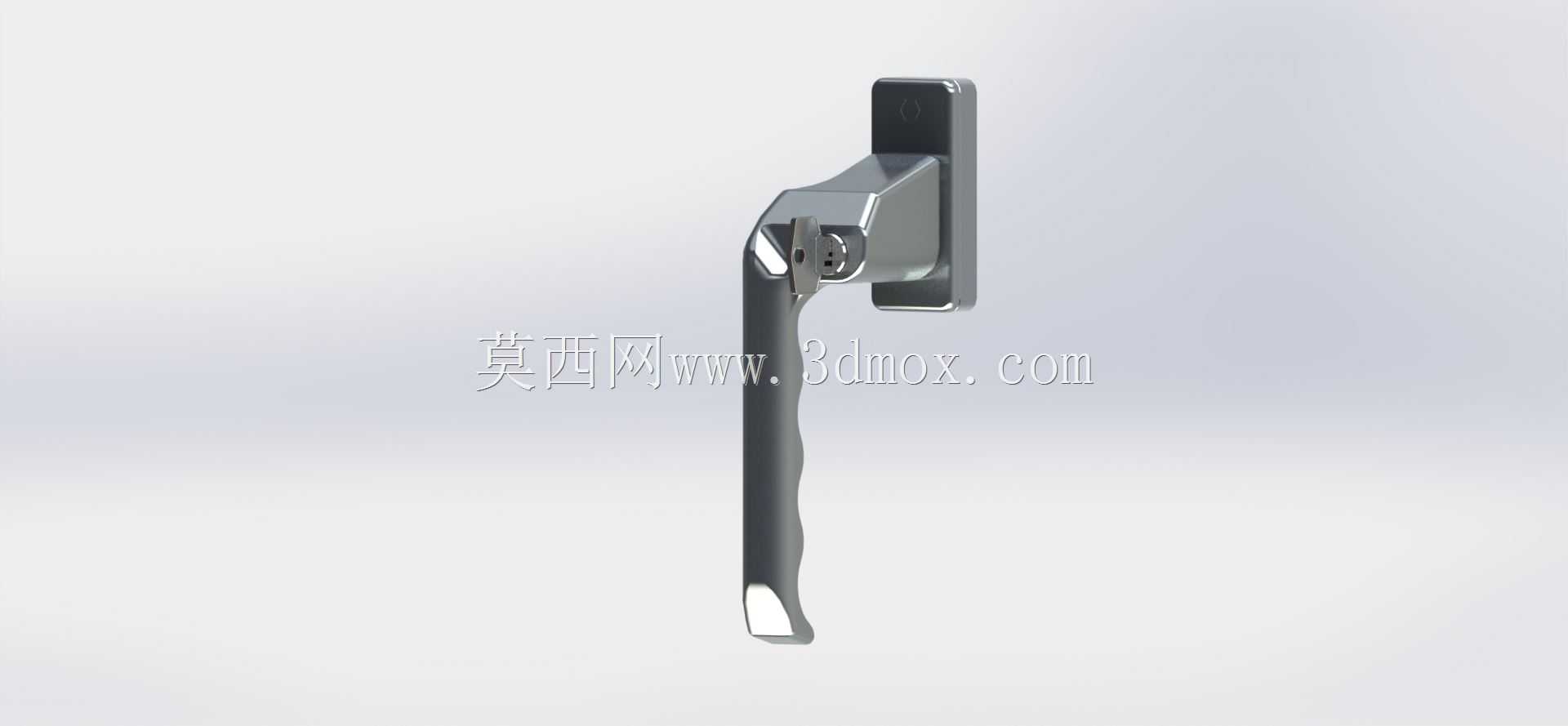

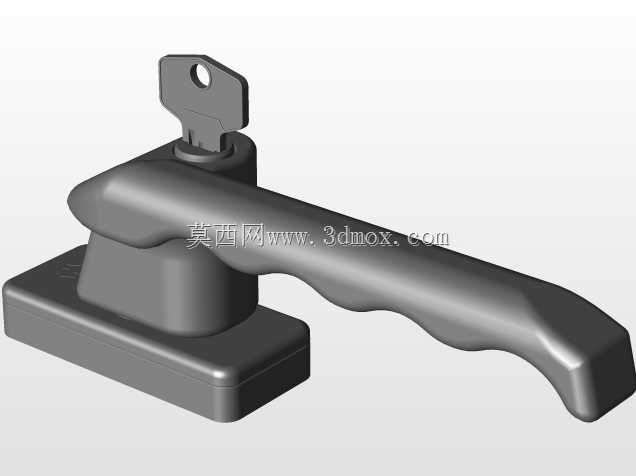

　　日常做门窗配套结构选型时，这类带锁功能的执手是外开窗、密闭防护舱门类结构里常用的操作部件，核心作用是通过手柄的转动带动门窗内部的传动锁点，实现扇体与框体的压紧锁闭，自带的锁芯结构可以在手柄扳动到锁止位置后，限制手柄的自由转动，避免非授权人员随意开启，在高层外开窗、设备防护舱、商用隔断门这类有管控需求的场景里适配性很强。从结构设计逻辑来看，整个部件分为安装底座、操作手柄、锁芯组件三个核心部分，安装底座采用贴板式结构，背部预留了与型材腔体匹配的定位凸台，安装时可以直接卡入型材预先铣出的安装槽内，通过两颗沉头螺钉从正面锁紧固定，不需要在型材背部额外做螺母预埋，现场安装的容错空间更大，底座与型材贴合面做了细微的网格纹路，增大接触面摩擦力，

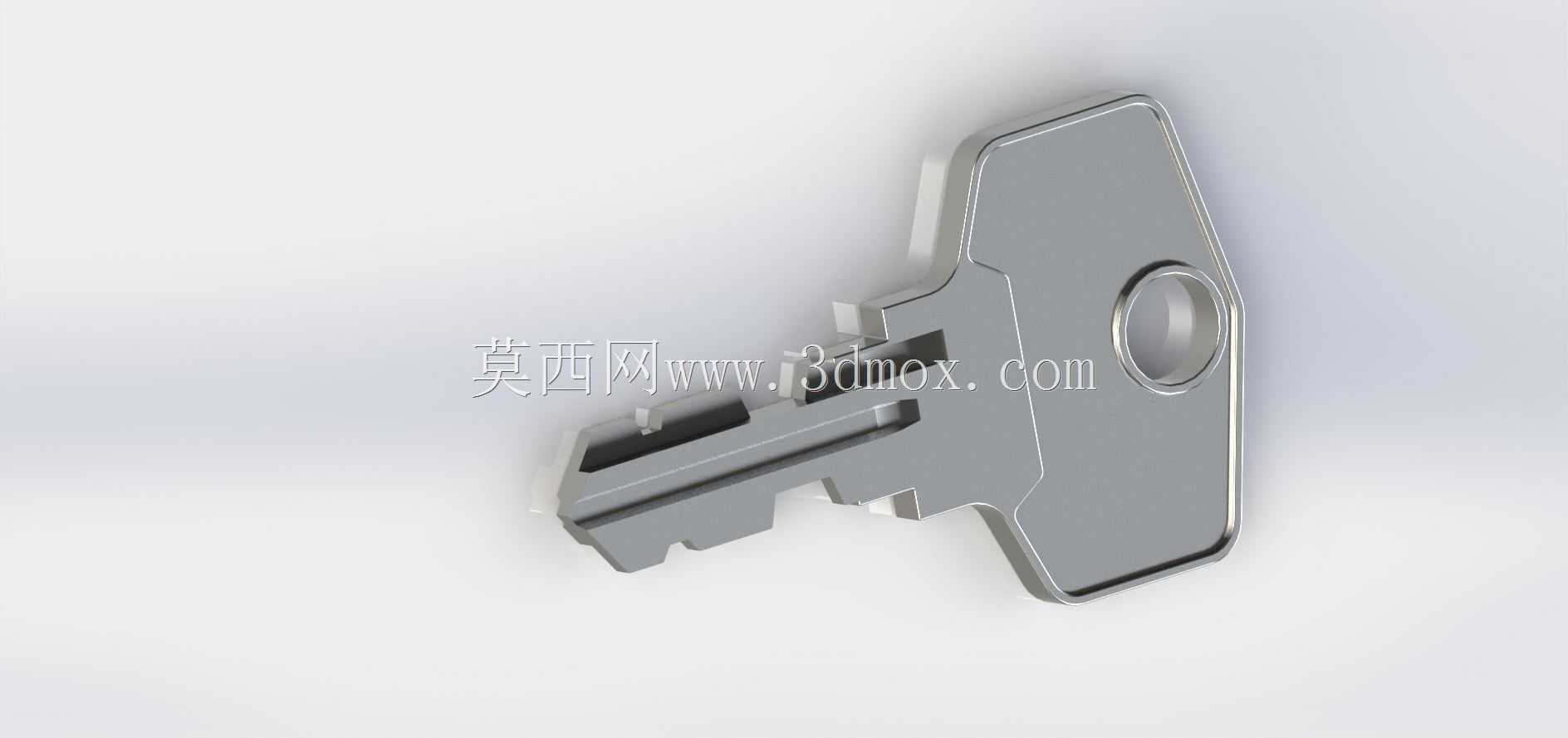

　　长期使用不会因为反复扳动手柄出现底座偏移松动的问题。操作手柄采用符合人体工学的弧形曲面设计，握持段的截面做了收腰处理，手指握持时的贴合度更好，扳动过程中不会出现硌手的情况，手柄与底座的连接转轴处做了阻尼衬套设计，转动过程中没有旷量，也不会因为长期使用出现转轴磨损松垮的问题，手柄转动的行程做了90度限位，扳动到水平位置时对应锁点完全伸出锁闭，扳动到竖直向下位置时对应锁点完全收回开启，限位结构集成在底座内部，不需要额外在外部加装限位块，外观整体性更强。锁芯组件布置在手柄与底座的衔接位置，采用通用的弹子锁芯结构，钥匙插入转动后，锁舌会卡入底座对应的限位槽内，直接限制手柄的转动自由度，锁芯的安装位置做了下沉处理，

　　钥匙插入后不会突出手柄表面太多，避免日常使用时剐蹭衣物。从安装边界来看，底座的整体安装面尺寸控制在常规门窗型材的可视面宽度范围内，不会超出型材边框影响外观，手柄扳动过程中，最外端的运动轨迹不会与窗框的密封胶条、排水结构产生干涉，适配市面上多数主流的断桥铝、塑钢型材的安装槽口尺寸，不需要对型材做额外的二次加工就可以直接装配。建模过程中对各个运动部件的配合间隙做了精准预留，锁舌弹出与收回的行程、手柄转动的阻尼感都按照实际五金件的装配公差做了还原，结构件之间没有出现干涉错位的问题，不管是做结构方案演示，还是做配套的传动结构联动模拟，都可以直接调用装配。
