门窗传动用双折式执手锁紧结构

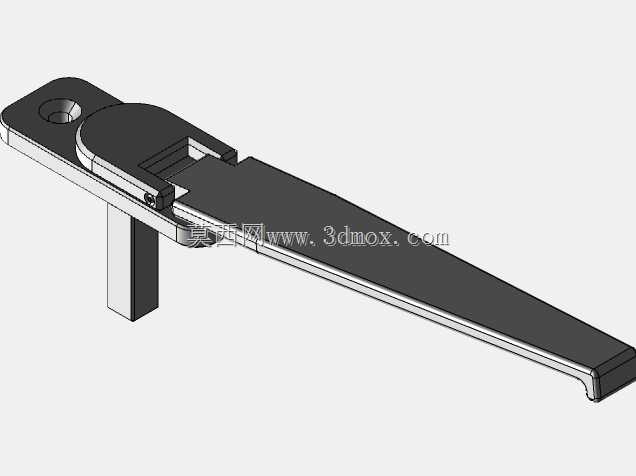

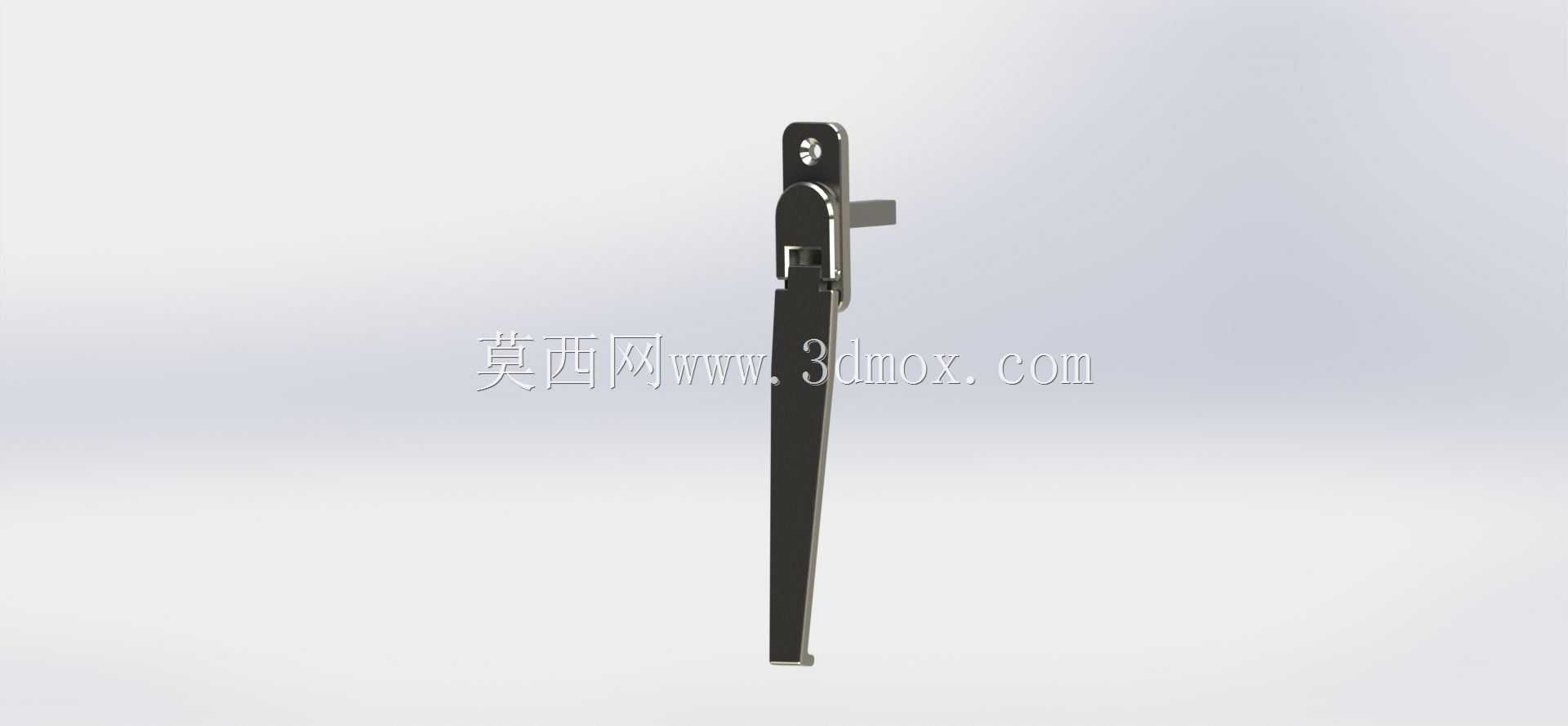

　　这款双折执手结构，主要应用于建筑外开窗、上悬窗以及工业设备观察舱门的启闭锁紧场景，在日常使用中承担着传递操作力矩、实现锁点咬合、维持门窗密封压紧力的核心作用。不同于普通直柄执手，双折结构的设计初衷是解决窄边门窗型材安装空间不足的问题，同时避免执手外凸过多造成的磕碰、勾挂隐患，尤其适配塑钢、断桥铝等型材截面宽度有限的门窗系统，也可用于小型恒温试验箱、电气柜观察门的侧装锁紧场景。从结构设计逻辑来看，该执手采用分体铰接式结构，手柄主体与安装底座之间通过销轴连接，非操作状态下手柄可沿铰接点折收贴合型材表面，操作时扳起手柄绕底座转轴旋转，即可带动型材内部的传动连杆移动，实现多点锁块的同步锁止与解锁。底座部分设置有方形传动轴孔，

　　能够与常规门窗传动器的方轴直接配合，无需额外定制转接件，安装时仅需在型材对应位置铣出适配底座的安装槽，通过两颗自攻螺丝即可完成底座固定，安装边界可适配厚度1.4mm到2.0mm的常规门窗型材，手柄展开后的操作力臂长度经过力矩匹配，成年人单手握持旋转时的操作力控制在15N以内，既不会因为力臂过短造成锁紧力不足，也不会因为力臂过长导致手柄受力变形。外形设计上，手柄主体采用长条形渐变截面，靠近铰接端的截面厚度更大，能够承受反复扳动产生的弯曲应力，握持端做了圆弧收边处理，避免操作时硌手，表面做哑光氧化处理，兼顾耐候性与握持摩擦力，即使手部沾有少量水渍也不会出现打滑问题。折收状态下手柄整体与型材表面的间隙控制在3mm以内，

　　既不会因为间隙过大积灰，也不会因为间隙过小造成开合摩擦，铰接位置内置有阻尼弹片，折收后不会因为门窗开关振动出现自行弹起的问题。在结构强度校核阶段，该执手的手柄部分可承受超过100N的垂直径向载荷，不会出现塑性变形，底座转轴的抗扭强度可满足反复启闭1万次以上的使用要求，适配常规民用门窗以及普通工业舱门的使用频次需求，锁止状态下可提供足够的压紧力，保证门窗胶条的压缩量达到密封要求，避免出现透风、漏雨的问题。
