平行螺杆式手动夹钳结构设计

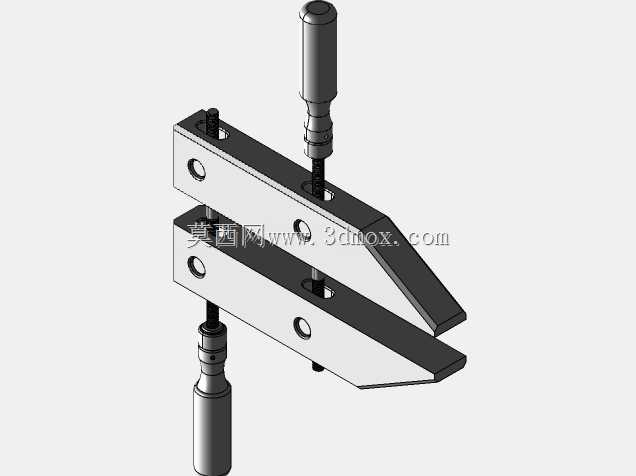

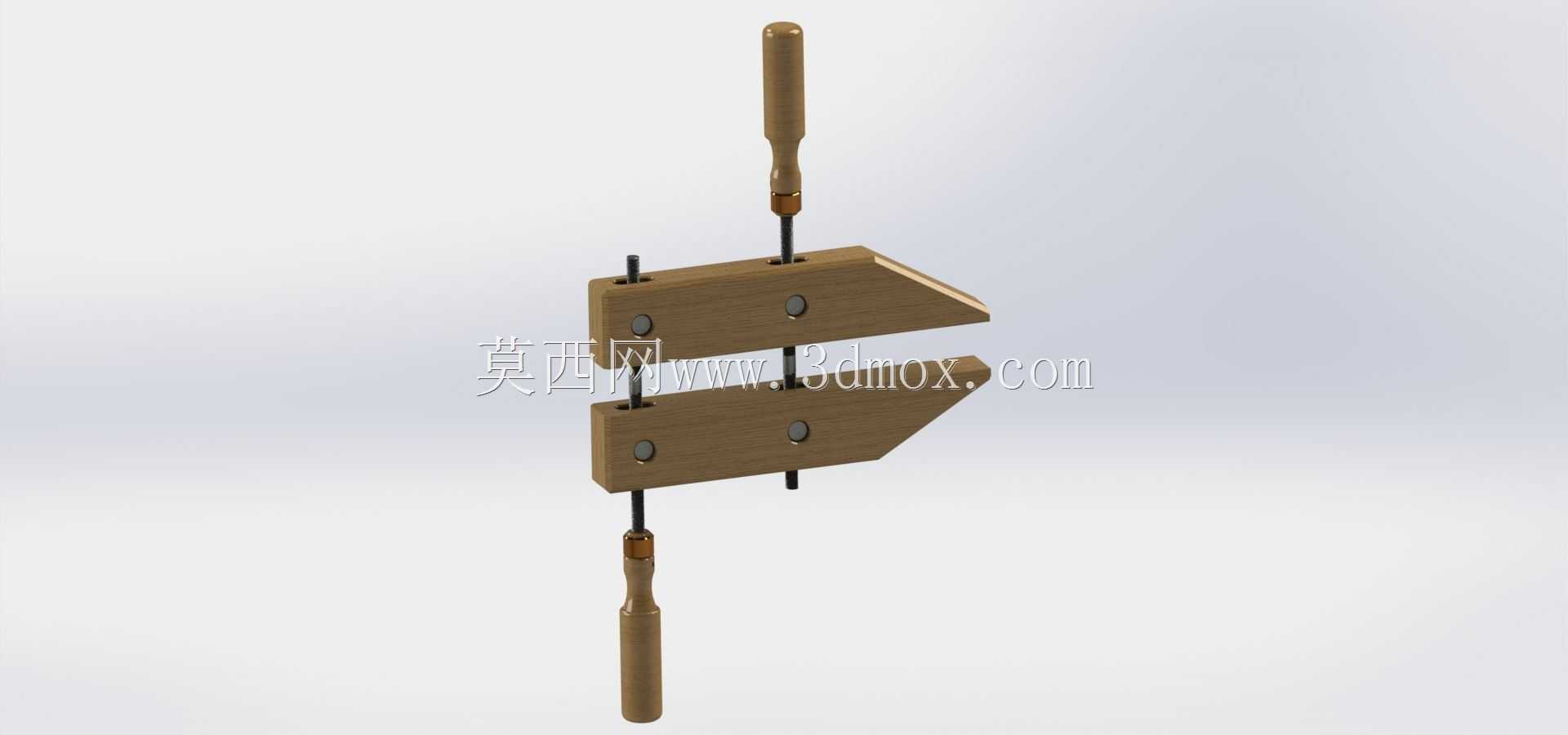

　　这款平行螺杆式手动夹钳，是面向小尺寸工件精密装夹场景开发的手动夹持构件，在电子元器件引脚整形、薄型样件修配、实验室传感器标定装夹、小型五金件钻孔定位等场景中有着较高的使用频次，尤其适合需要保持夹持面平行度、避免工件夹伤的轻载装夹作业。从结构设计逻辑来看，夹钳采用上下对称的楔形钳体结构，两块钳体通过两根平行的光杆导向柱实现滑动配合，导向柱与钳体上的安装孔采用小间隙配合，保证钳体开合过程中始终保持平行，不会出现普通钳口的偏摆问题，夹持薄型片状工件时不会出现一端夹紧一端松脱的情况。钳体的夹持面做了平直化处理，没有额外的齿纹结构，避免在软质工件表面留下压痕，针对表面精度要求高的铜片、塑料样件、PCB板等工件装夹时，

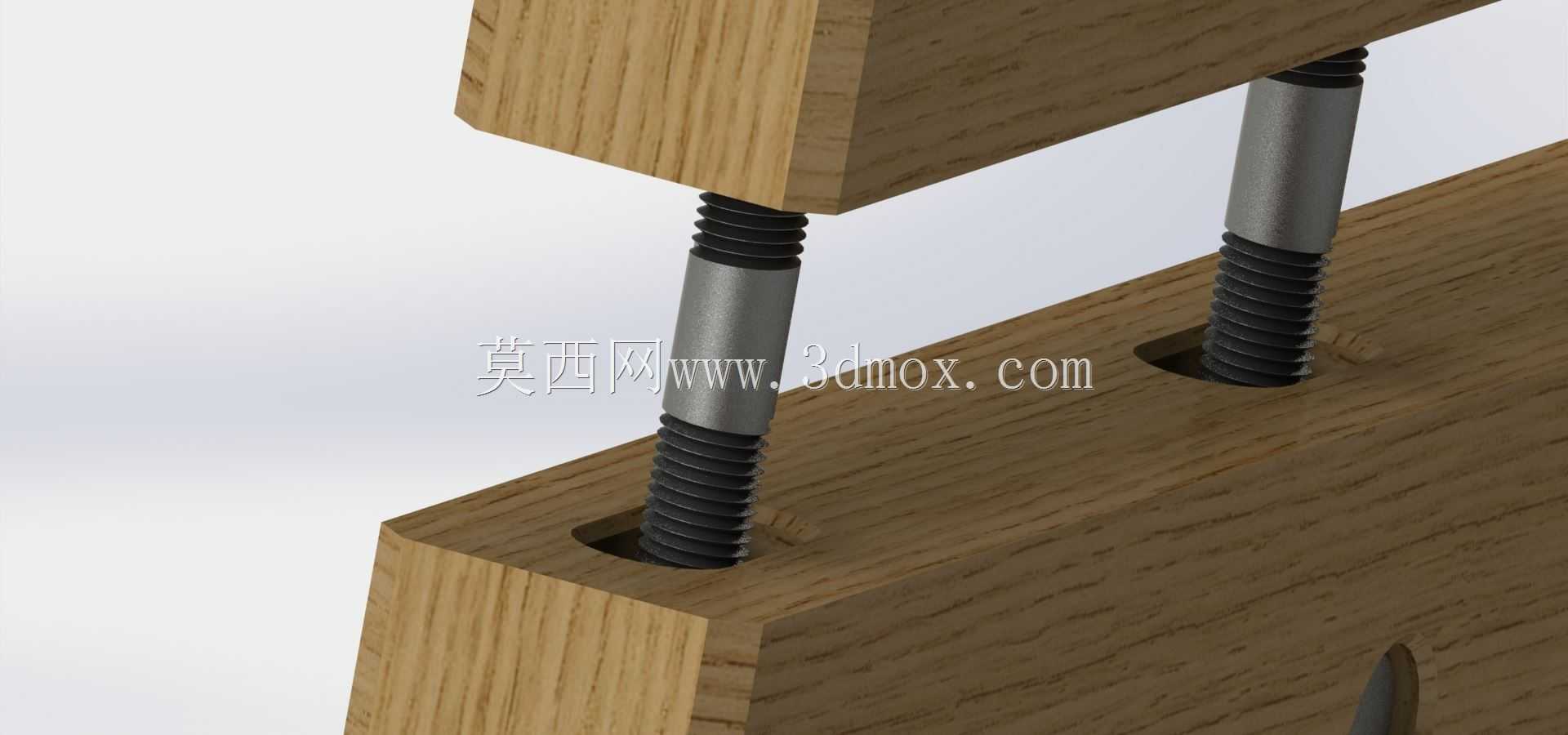

　　可根据需求在夹持面粘贴绒布或铜皮做缓冲，适配不同材质工件的装夹需求。驱动部分采用双端螺杆结构，上下两段螺杆分别穿过上下钳体的螺纹孔，螺杆两端设置有加长的手柄杆，无需额外工具即可手动旋转施力，螺杆的螺距选用1.5mm的细牙规格，具备一定的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，同时细牙螺杆的进给量更小，便于操作人员精准控制夹持力，避免夹持力过大造成薄壁工件变形。从安装边界来看，该夹钳整体结构紧凑，钳体闭合状态下整体宽度较窄，可直接固定在小型工作台面或者专用支架上使用，不需要预留过大的操作空间，钳体前端的楔形结构设计，可伸入狭窄的作业空间内完成工件夹持，适配部分工位空间受限的装夹场景。在实际使用过程中，

　　该夹钳的开合行程可通过螺杆的旋转圈数灵活调整，最大开合距离可满足多数小型工件的装夹需求，导向柱两端设置有限位结构，避免钳体滑动过程中从导向柱上脱出，提升了使用过程中的可靠性。钳体材质选用常用的45号钢做表面发黑处理，具备足够的结构强度，长期使用不会出现钳体变形问题，螺杆与导向柱均做了表面淬火处理，提升了耐磨性能，反复开合使用也不会出现配合间隙过大的问题，日常维护仅需定期在导向柱和螺纹配合处涂抹少量润滑脂即可，维护成本极低。
