传感器配套卡扣式固定夹结构设计

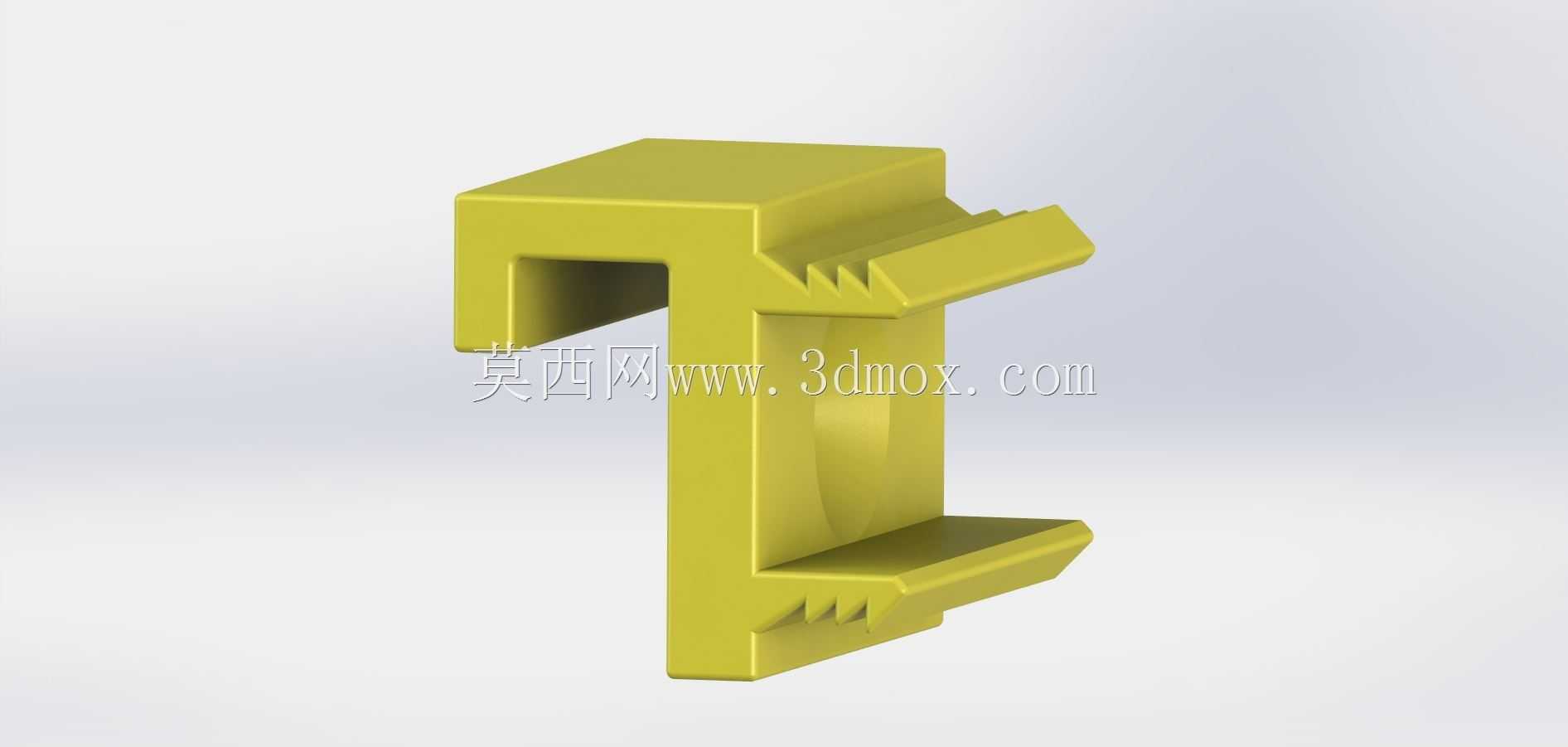

　　这款卡扣式固定夹主要面向小型传感器的快速安装场景设计，在工业自动化检测工位、设备内置传感模块布局、小型电子元器件固定等场景中，这类夹持件能够大幅缩减装配工时，无需额外打孔或使用螺丝紧固，即可实现传感器与安装基面的快速卡合固定。从结构设计来看，整体采用一体化成型思路，主体为Z型弯折结构，上部设置有与安装导轨或板件卡合的钩状卡槽，下部延伸出对称的带齿夹持臂，夹持臂内侧的锯齿结构能够增大与被固定传感器外壳的接触摩擦力，避免设备运行过程中因振动出现传感器移位、脱落的问题。设计过程中重点考量了安装边界的适配性，上部卡槽的内空尺寸匹配常规厚度的设备安装板与标准微型导轨，卡入后依靠塑胶材质本身的弹性形变实现预紧，

　　无需额外辅助固定件即可完成上部结构的定位；下部两个夹持臂的张开角度预留了合理的形变余量，能够适配一定尺寸范围内的圆柱型或方型小型传感器，夹持臂端部做了圆弧导向处理，装配时无需刻意对准，稍用力按压即可将传感器推入夹持位，锯齿结构的齿高与齿距经过反复调整，既保证足够的握持力，又不会因夹持力过大损伤传感器的塑胶外壳。不同于常规螺丝固定的支架，这款固定夹在后期维护更换传感器时无需借助工具，直接向外拨开夹持臂即可取出传感器，对于需要频繁调整传感位置、更换检测元件的工位来说，能够大幅降低运维的操作复杂度。结构的壁厚设计兼顾了强度与弹性需求，主体受力位置的壁厚做了加厚处理，避免多次拆装后出现断裂问题，夹持臂位置的壁厚相对较薄，保证足够的形变空间，

　　反复开合也不会出现塑性形变。整体外形没有多余的突出结构，安装后占用空间极小，适合在设备内部狭小的安装空间内使用，不会与周边的线束、其他元器件产生干涉，在传感器密集排布的检测工位上，这类紧凑的夹持结构能够有效提升空间利用率，降低整体布局的设计难度。
