传感器配套钣金固定安装支架结构

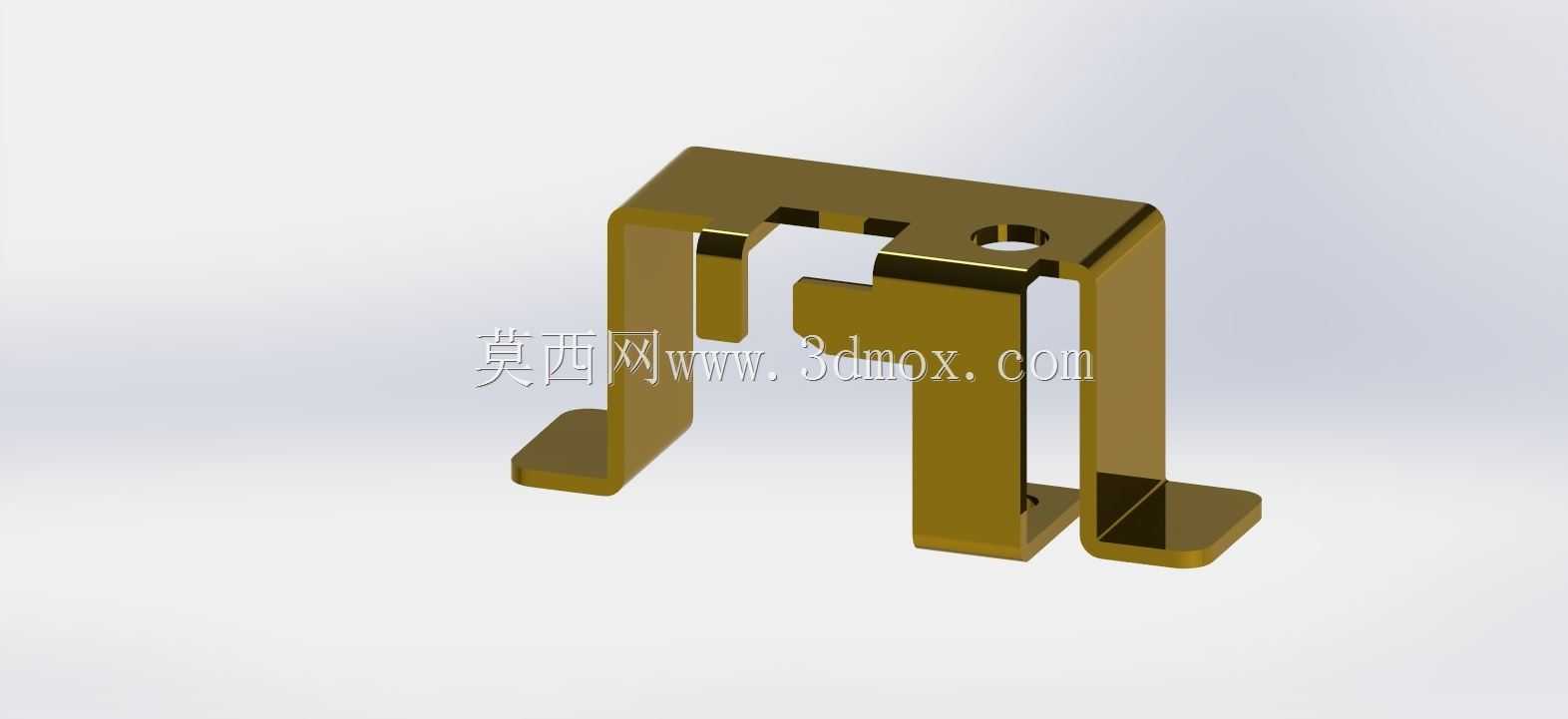

　　这款钣金支架是专为工业场景下的小型传感器安装固定设计的结构件，日常在自动化生产线的传感检测工位、设备内部的传感点位布设场景中十分常见，主要承担传感器的位置固定、姿态保持作用，避免设备运行过程中的振动导致传感器移位，影响检测精度。从结构设计来看，整体采用单块钣金弯折成型的工艺思路，没有额外的拼接焊接结构，既减少了加工工序，也能保证整体结构的强度一致性，避免拼接处的应力集中问题。支架底部设计有两个向外翻折的安装脚，每个安装脚上都预留了对应的安装孔位，安装时可以通过螺丝直接固定在设备的安装基面或者型材架上，翻折的边同时也能增强底部的支撑刚性，避免长期受力出现变形。支架上部的主体结构做了多道弯折，形成了适配对应传感器外形的容纳卡位，

　　其中一侧的卡位结构可以卡住传感器的侧边定位槽，顶部预留的圆孔用于穿设传感器的固定螺丝或者走线，中间的内凹结构刚好避让传感器的凸起接线部位，避免安装时出现结构干涉。在设计这类钣金支架的时候，首先要确认适配传感器的外形尺寸边界，保证卡位的尺寸公差控制在合理范围，既不会因为间隙过大导致传感器晃动，也不会因为间隙过小造成装配困难；其次要确认安装基面的孔位距离，底部两个安装脚的开孔中心距要和现场安装位的预留孔位匹配，避免现场安装时需要重新打孔。整体的弯折高度需要结合传感器的检测高度要求设计，保证传感器安装完成后，检测面和被测物体的距离处于传感器的有效检测量程范围内，同时支架的侧边做了对应的加高处理，能够对传感器的侧面形成一定的防护，

　　避免生产过程中飞溅的碎屑、工装移动时的误碰损伤传感器。这类钣金件通常采用冷轧钢板冲压弯折后做表面镀彩锌处理，既具备足够的结构强度，也有不错的防锈能力，适配车间内的常规使用环境，不需要额外做表面喷涂处理，加工成本可控，适合批量生产使用。在实际装配过程中，这类支架不需要额外的辅助固定件，传感器可以直接卡入支架卡位后通过顶部螺丝锁紧，安装拆卸都十分便捷，后期维护更换传感器时不需要整体拆卸支架，只需要松开顶部的固定螺丝即可完成传感器的更换，能有效减少设备维护的停机时间。
