双叉式杆类承托固定安装支架

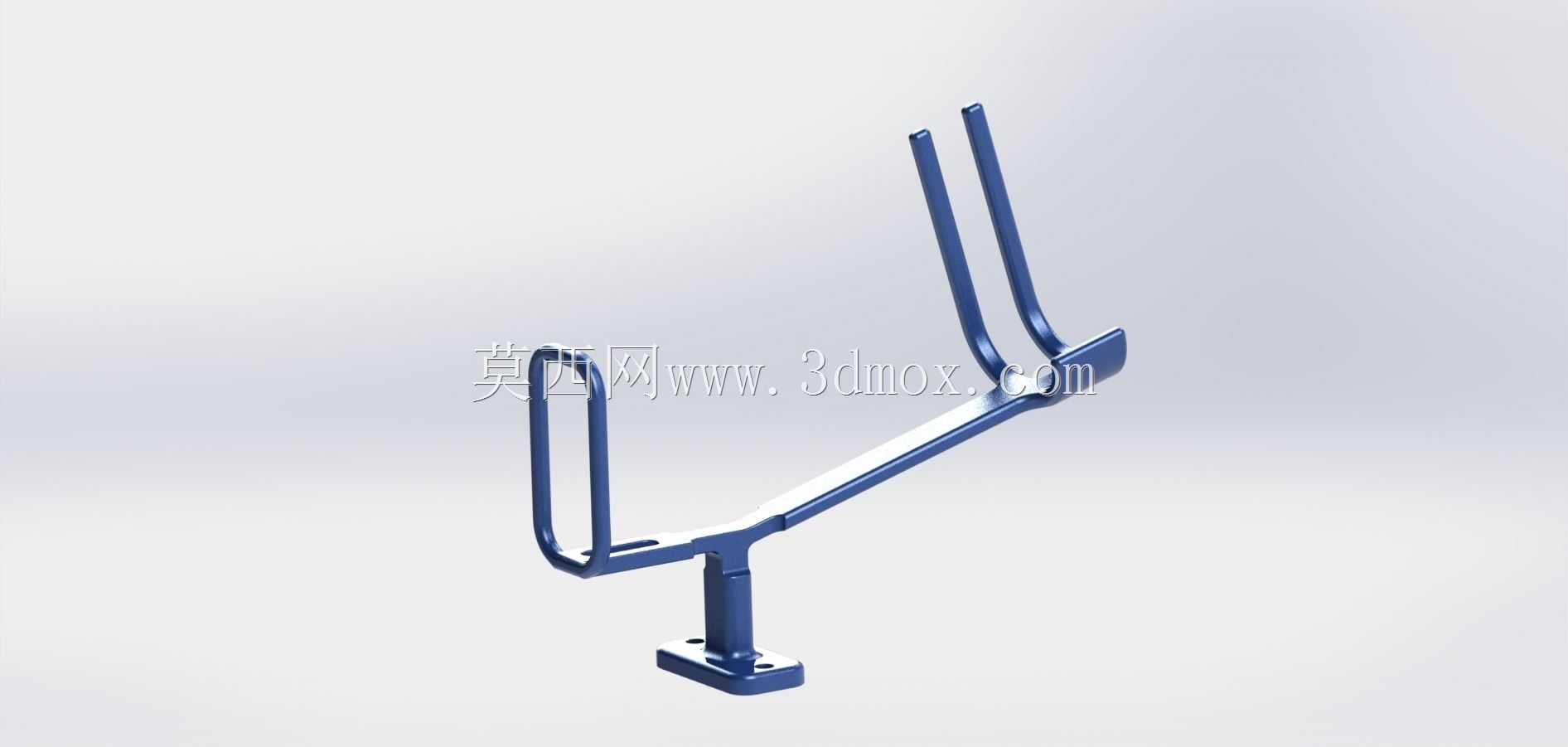

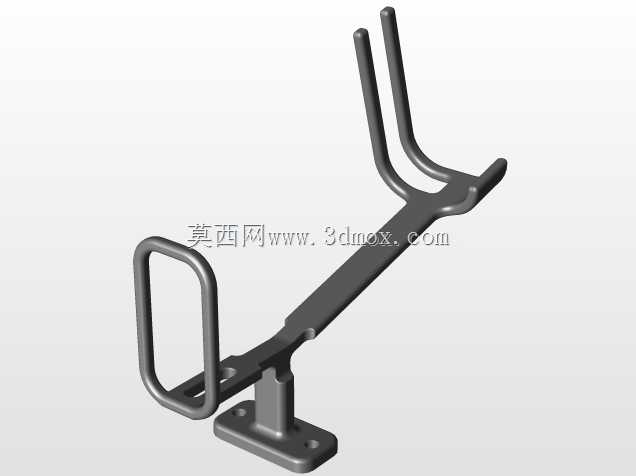

　　这款支架主要面向长杆类零部件的侧向承托与固定场景，常见于自动化生产线旁的杆件临时放置工位、户外设备的长杆操作件收纳、检测设备的传感杆定位安装等场景，可有效避免长杆类部件随意放置产生的磕碰变形、滚落遗失问题，同时能让杆件取用路径更符合人体操作习惯，减少作业时的多余动作。从结构设计来看，底部采用方形法兰安装座，四个安装孔位对称分布，适配常规的螺栓固定方式，可直接安装在设备机架立面、工作台侧边、墙面预埋板等多种安装基面，安装座与上方支撑臂的衔接处做了加厚过渡处理，可承受单侧悬臂带来的弯矩载荷，避免长期承重出现连接部位断裂变形。支撑臂采用变截面斜向延伸设计，在保证整体结构强度的前提下尽可能减少材料用量，臂身的弯折角度经过反复校核，

　　既保证承托端的高度符合操作取用的舒适区间，也让整体重心尽可能靠近安装基面，降低固定螺栓的剪切载荷。承托端采用双U型叉式结构，两个平行的U型挡边形成半开放的容纳空间，杆件放入后可被两侧挡边限制径向位移，不会出现侧向滑落，同时半开放结构无需额外锁止结构即可快速取放杆件，适配不同直径的圆杆、方杆类部件，U型挡边的末端做了圆弧过渡处理，取放杆件时不会刮擦杆件表面的涂层或加工面。整体结构采用一体化弯折成型工艺，各衔接部位无额外拼接焊缝，结构整体性更强，表面做了喷塑防锈处理，可适应车间多油污、户外轻度潮湿的使用环境。在安装边界上，底部法兰座的尺寸适配常规的M6-M8规格膨胀螺栓或机牙螺栓，安装时只需保证基面平整度在2mm以内即可，

　　支撑臂向外延伸的长度可覆盖距离安装面300mm以内的承托需求，承托端的U型槽宽度可容纳直径50mm以内的各类杆状部件，整体承重可满足单根10kg以内杆类部件的长期放置需求，不会出现明显的形变下挠。在实际选型使用时，可根据安装位置的操作高度调整安装基面的固定高度，若需要承托更长的杆件，可沿杆件轴向间隔布置两个同型号支架，形成两点支撑结构，进一步提升承托稳定性，避免杆件中部出现弯曲变形。
