剪叉式液压举升工装结构三维设计

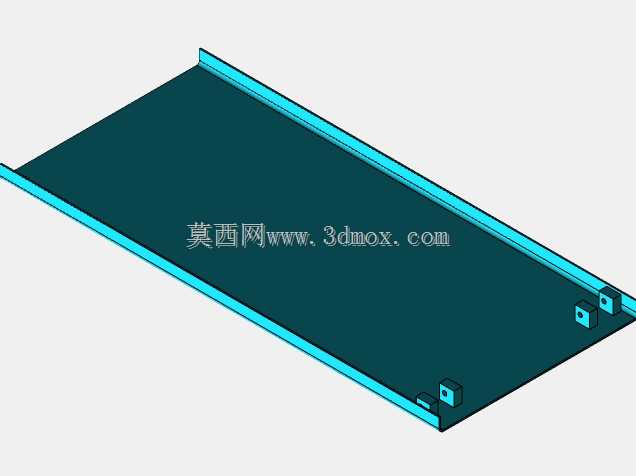

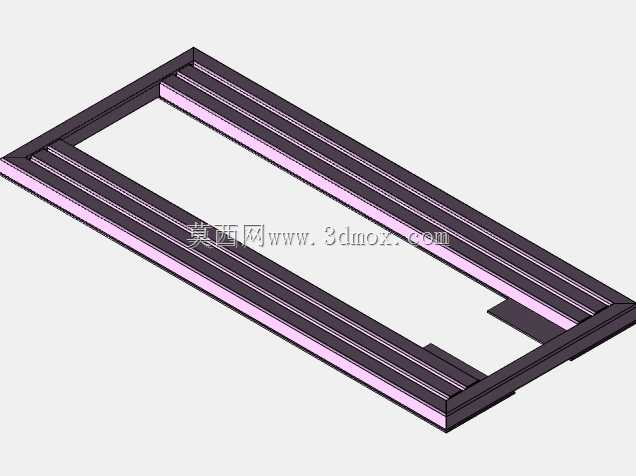

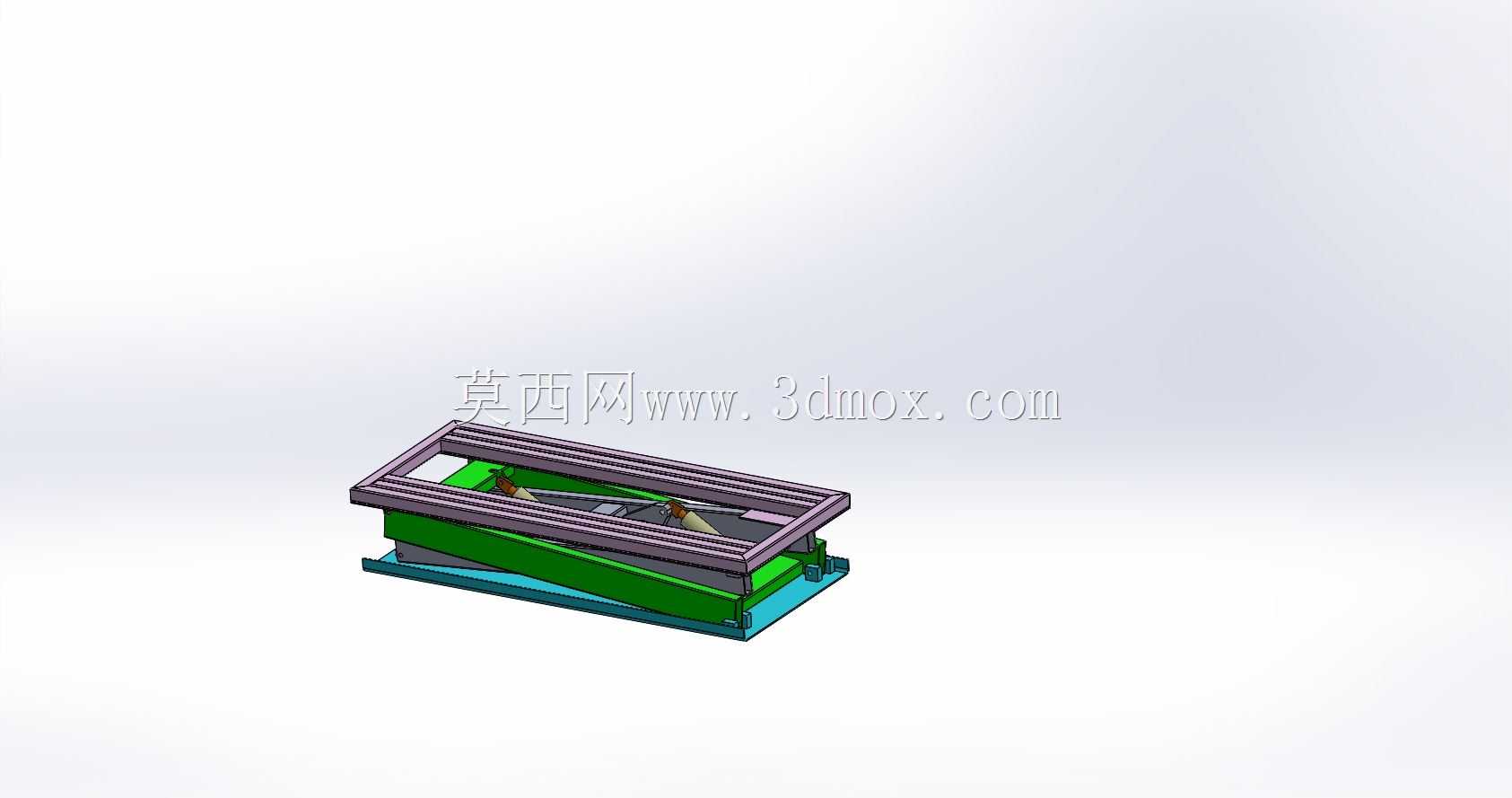

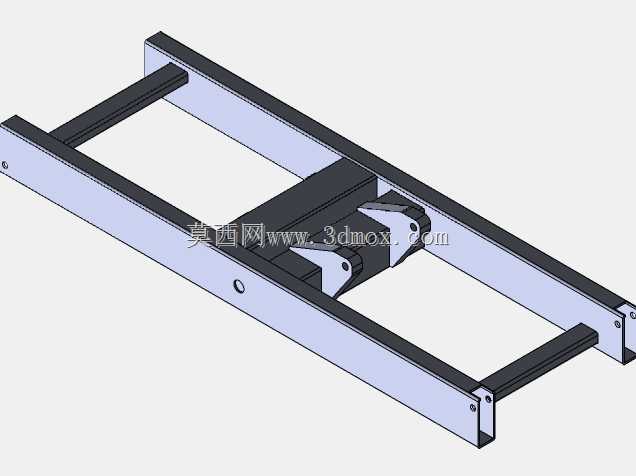

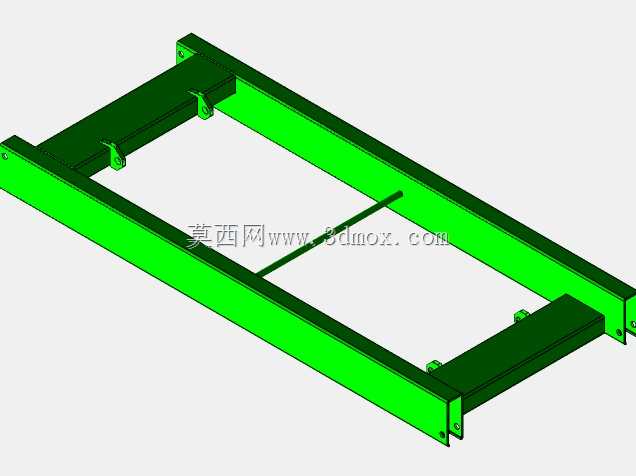

　　在生产线物料转运、工位高度适配、轻型工件装配的场景里，这类剪叉式举升结构是车间里出镜率极高的辅助工装，不少自动化产线的上下料工位、工装夹具的高度调节段，都会用到同原理的举升单元。从结构上看，这套举升装置采用双层剪叉臂作为核心承载传力结构，底部安装基座预留了标准的地脚安装孔位，可直接固定在车间钢制地坪或者设备机架的安装面上，安装时需要保证基座平面的平面度公差不超过0.2mm/m，避免剪叉臂运行时出现卡滞偏磨。上层承载平台采用矩形框式焊接结构，平台边缘预留了T型槽安装位，可根据实际使用需求加装工件定位块、输送辊道或者工装夹具，适配不同的作业场景。

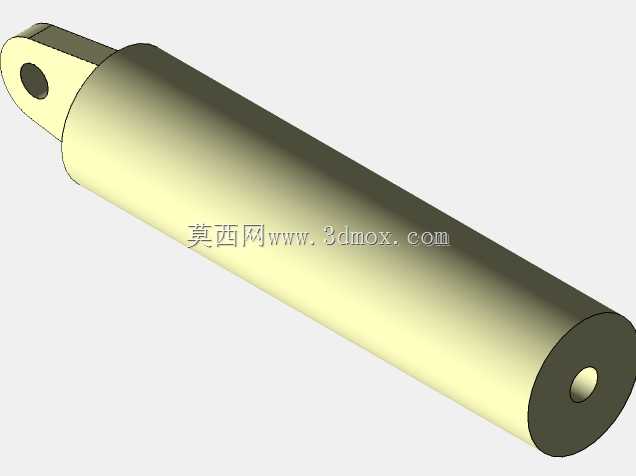

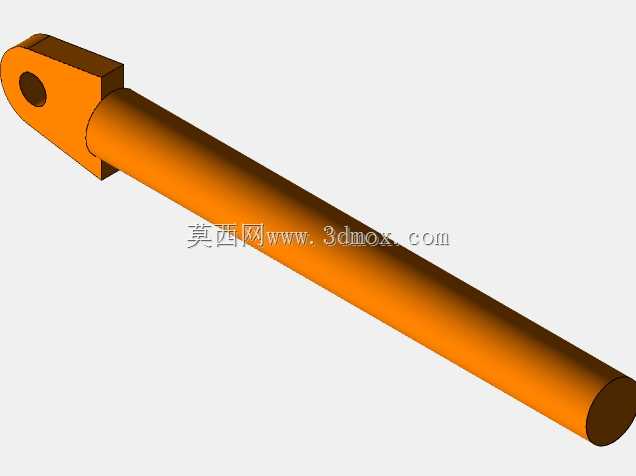

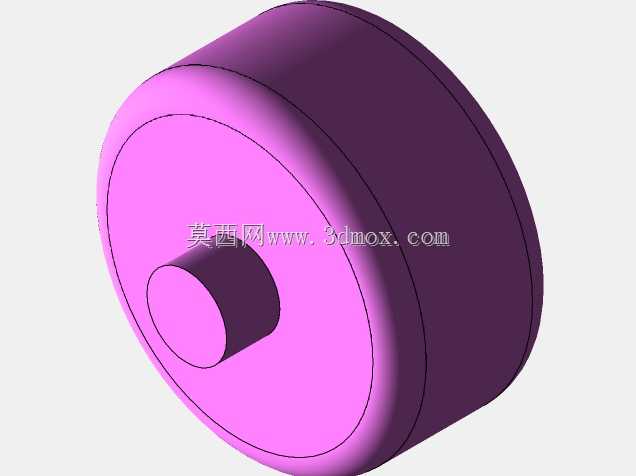

　　设计时优先考虑了举升过程的运动平稳性，剪叉臂的铰接点采用自润滑衬套配合销轴的连接形式，相比普通滑动轴承，这种结构在多粉尘的车间环境下维护周期更长，不需要频繁加注润滑脂。驱动端采用卧式布置的液压驱动单元，缸体铰接在底部基座的加强筋位置，推杆端与中层剪叉的铰接座连接，这种布置方式可以在举升行程相同的情况下，降低设备的整体闭合高度，适合安装空间高度受限的工位。

　　从安装边界来看，设备完全闭合时的整体高度较低，上层平台处于最低位时与基座的间距控制在合理范围，不会出现夹手的安全间隙问题；完全举升时的高度可覆盖常规工位的高度调节需求，剪叉臂展开过程中，两侧的同步连杆会保证左右剪叉臂的运动角度完全一致，避免平台升降过程中出现倾斜，承载面的水平度在全行程范围内可保持在0.3mm以内，满足精密装配工位的使用要求。结构设计时对剪叉臂的截面做了优化，采用矩形钢管焊接成型，在保证整体抗弯强度的前提下，尽可能降低了结构自重，减少驱动单元的负载。底部基座的四周设置了可拆卸的防护盖板，可遮挡内部的液压管路和铰接结构，避免车间内的切屑、杂物落入运动副造成磨损，同时也符合车间设备的安全防护规范。在实际选型应用时，可根据需要承载的工件重量调整剪叉臂的板材厚度和液压油缸的缸径，这套基础结构的拓展性较强，可衍生出不同承载等级、不同举升行程的系列化举升工装，适配从轻型零件装配到中型物料转运的多类场景。
