手动杠杆式快速压紧夹持工装结构

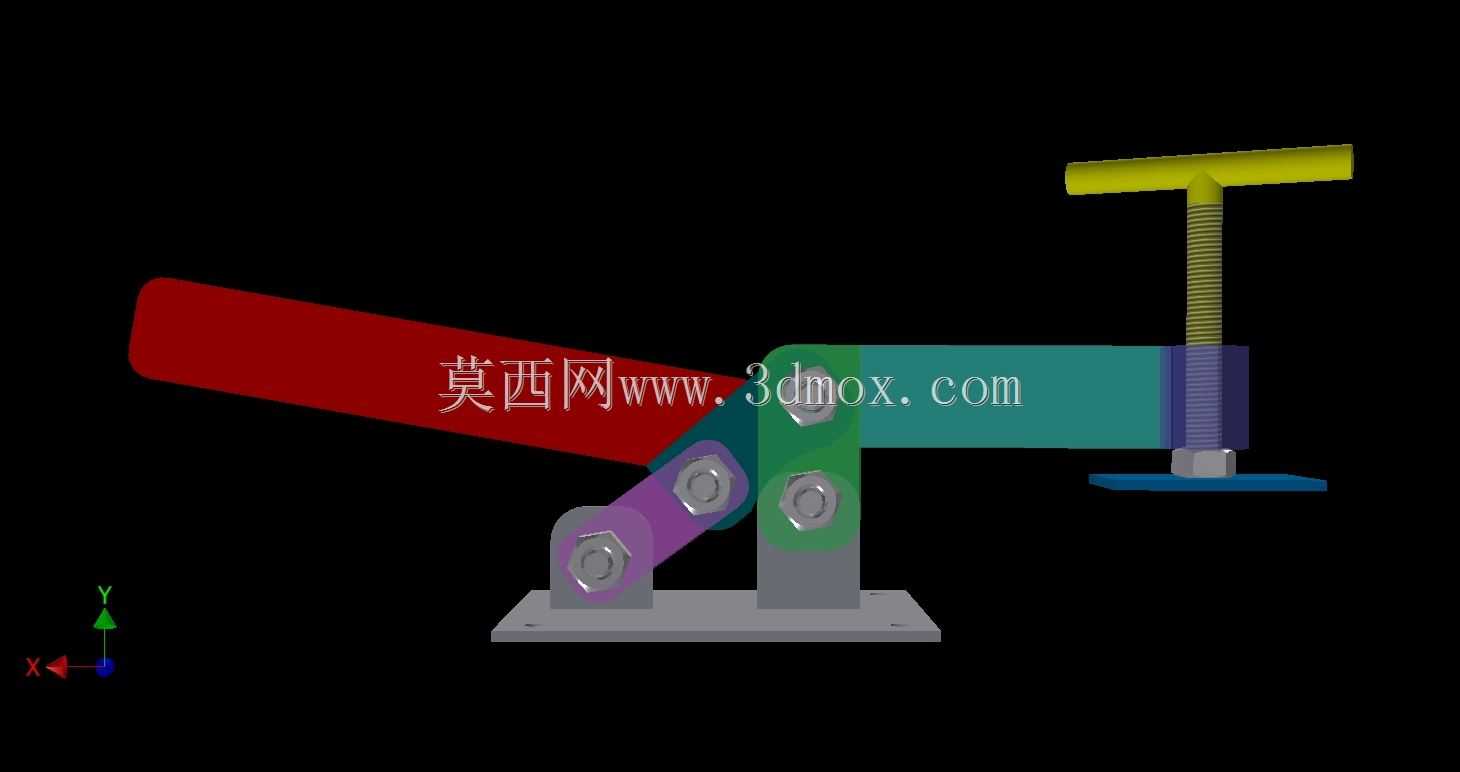

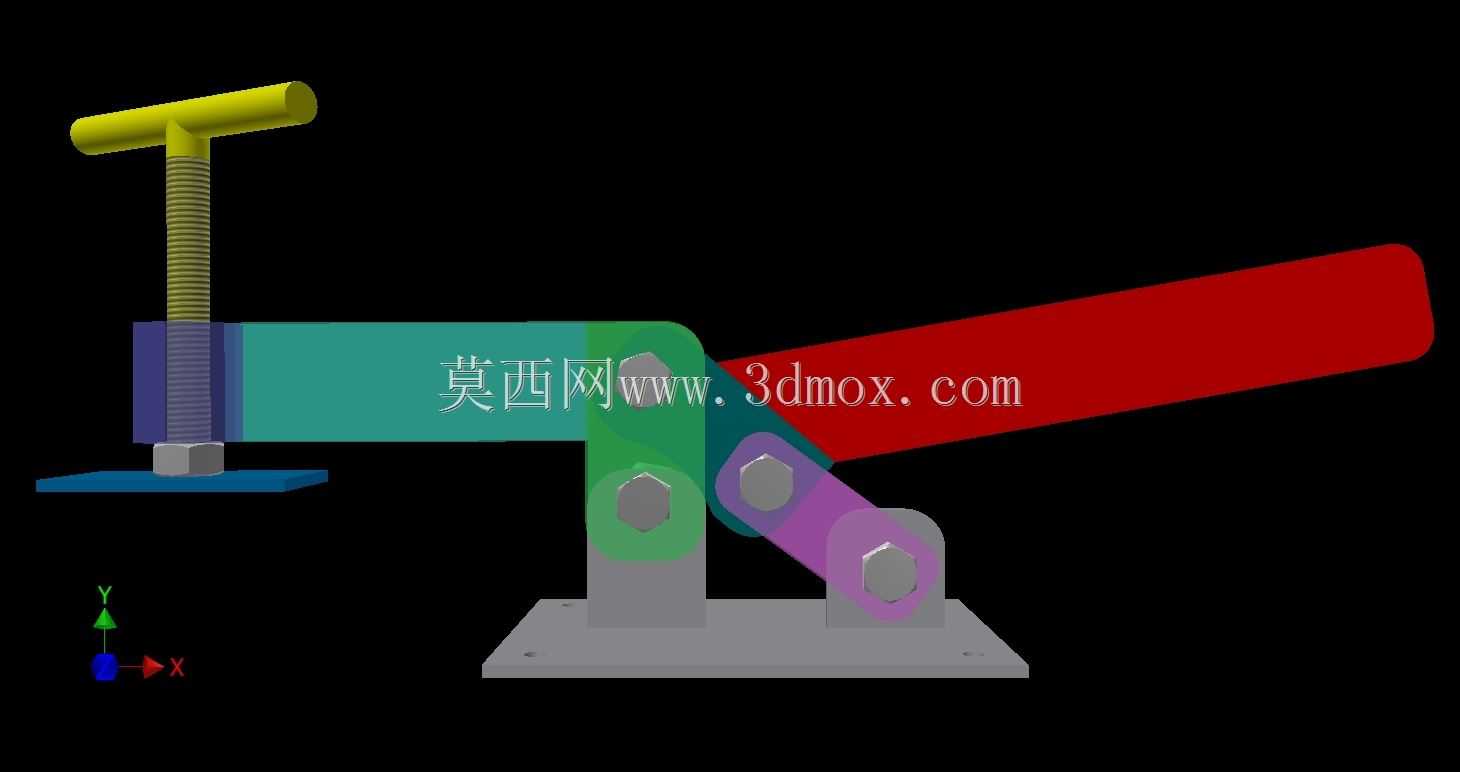

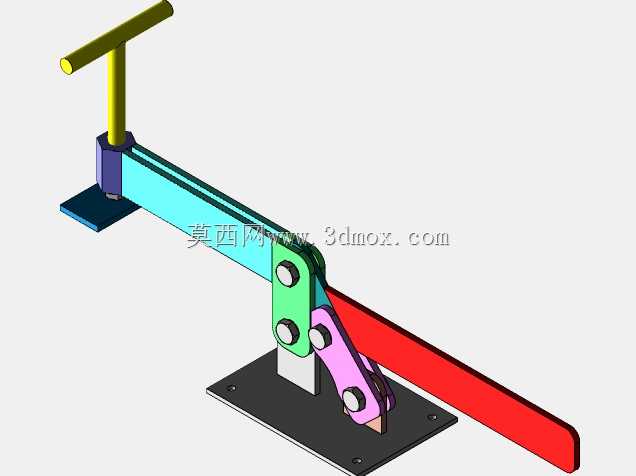

　　这款手动杠杆式快速夹持结构，在中小批量零部件加工、装配工位的应用覆盖率极高，不管是木质工件打样固定、薄壁钣金件焊接定位，还是塑胶件修边时的临时压紧，都能看到这类结构的身影，相比传统螺栓压紧的操作方式，单次装夹的动作耗时能压缩到原来的五分之一，工位操作的劳动强度也能大幅降低，非常适合频繁拆装工件的作业场景。从结构功能来看，整套机构通过杠杆力臂与螺旋副的组合实现压紧力的输出，红色的长操作力臂做了加长设计，操作人员只需要施加很小的扳动力，就能通过中部的铰接支点放大作用力，配合带T型手柄的调节螺杆，能够适配不同厚度的被夹持工件，压紧到位后依靠铰接点的过死点结构实现自锁，就算加工过程中存在持续的振动载荷，压紧状态也不会意外松脱，

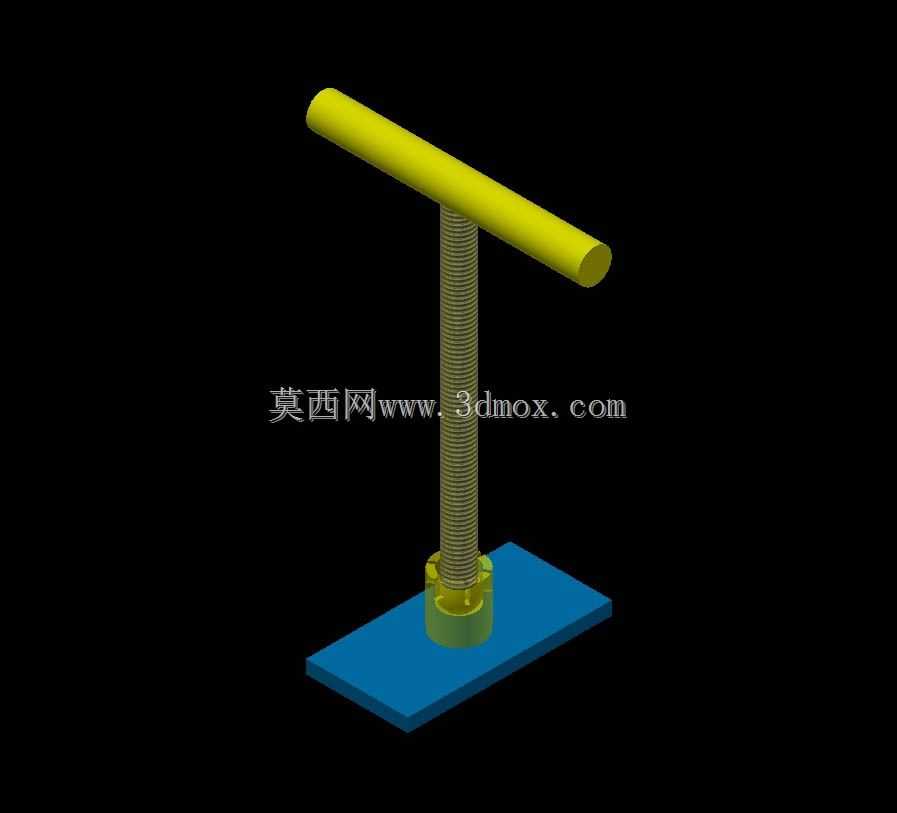

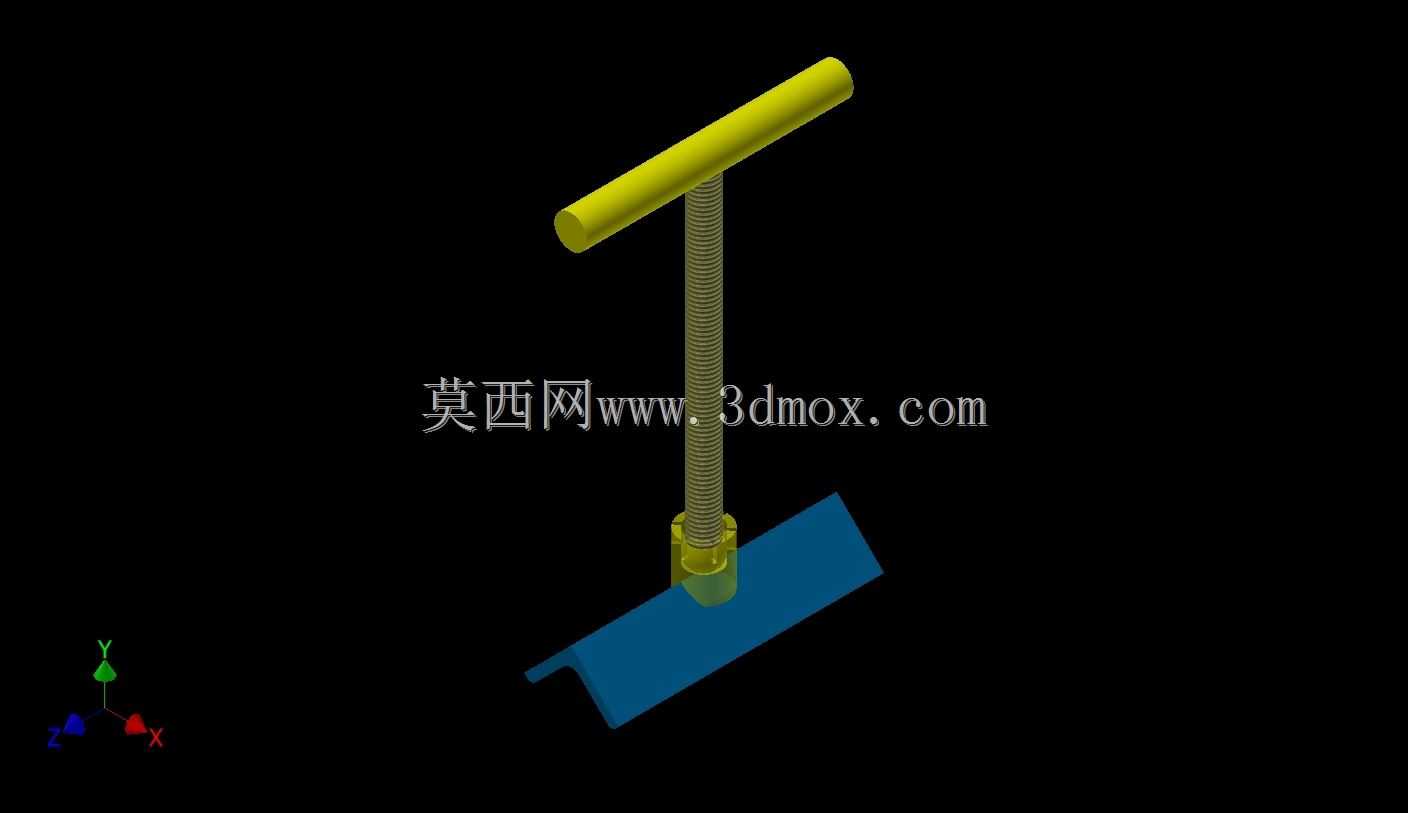

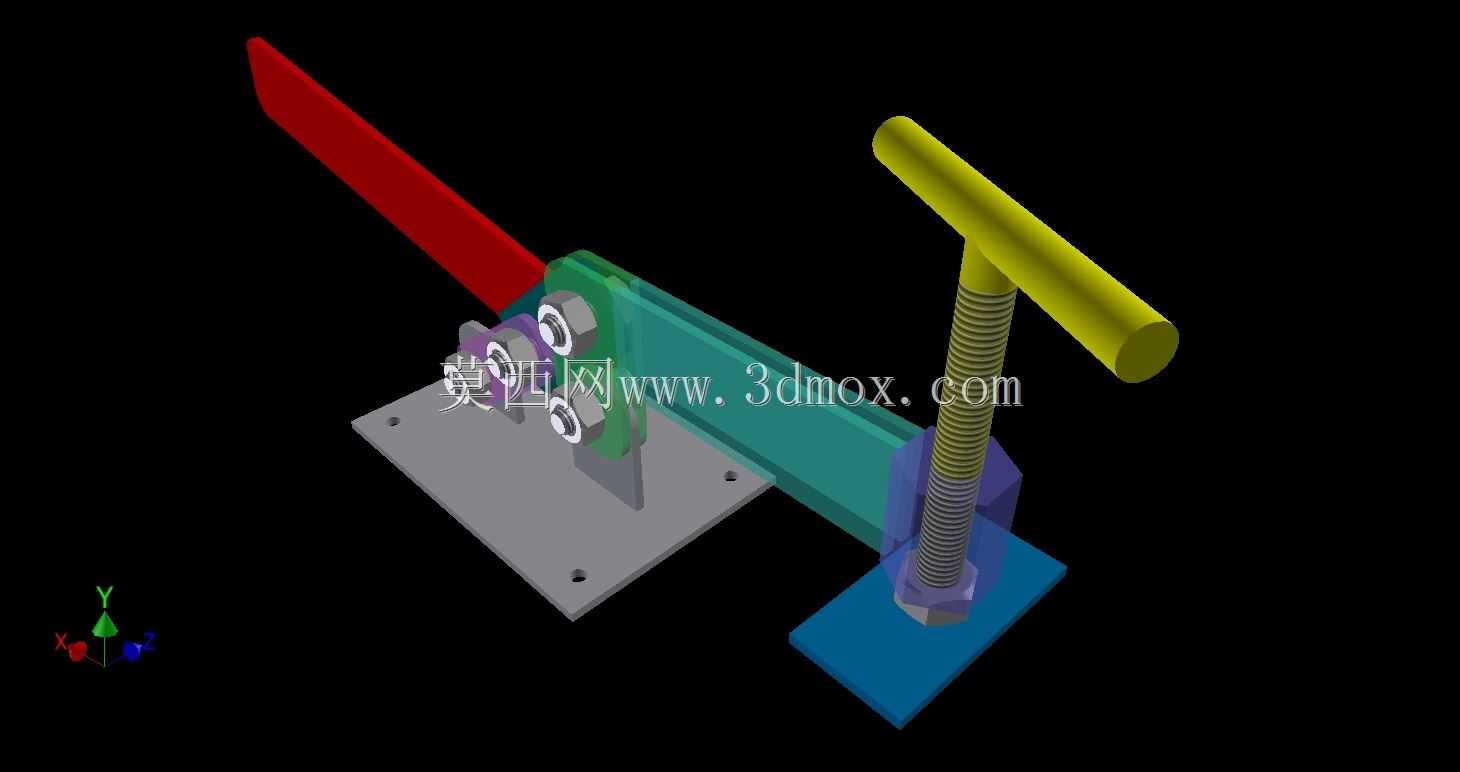

　　稳定性完全能满足常规机加工、装配作业的夹持要求。设计层面上，整套结构的受力路径做了明确的区分，底部的方形安装底板是整套机构的承载基础，板上预留的四个沉头安装孔可以直接通过内六角螺栓固定在工装台、设备工作台面或者焊接变位机的平台上，安装时不需要额外做转接板，适配市面上多数带标准T型槽的工业工作台；中部的绿色支撑立板承担杠杆的铰接承载，铰接位置搭配了耐磨衬套，长期反复扳动也不会出现铰接孔磨损失圆的问题，能有效延长整套机构的使用寿命；带黄色T型手柄的调节螺杆采用梯形螺纹设计，相比普通三角螺纹的自锁性能更好，旋转调节时的阻尼感均匀，不会出现卡滞或者滑牙的问题，螺杆底部的蓝色压头做了大接触面设计，压紧时不会在工件表面留下明显压痕，

　　对表面质量要求较高的工件也能友好适配。安装边界方面，整套机构的横向占用空间集中在安装底板的覆盖范围内，操作力臂抬起时的最大回转半径不会超出底板侧边过多，排布多工位夹持工装时，相邻两套夹具的间距只需要预留出操作力臂的活动空间即可，不会造成工作台面的空间浪费；竖直方向的高度可以通过调节螺杆的旋入长度灵活调整，不需要额外加装垫高块就能适配不同高度的工件夹持需求，压头的下压行程覆盖了常规工装作业的常见工件厚度范围，日常使用时不需要频繁做大幅度的螺杆调节，只需要根据工件厚度微调就能快速到位。实际使用中，这类快速夹的压紧力输出稳定，操作逻辑简单，新入职的工位操作人员不需要经过长时间培训就能熟练使用，相比气动、液压类的压紧夹具，不需要外接气源或者液压动力源，不存在管路布置、动力源维护的额外成本，在没有配套动力管线的临时作业工位、户外维修作业场景下也能快速投入使用，实用性极强。
