金属板折弯焊接斜口敞式储水构件

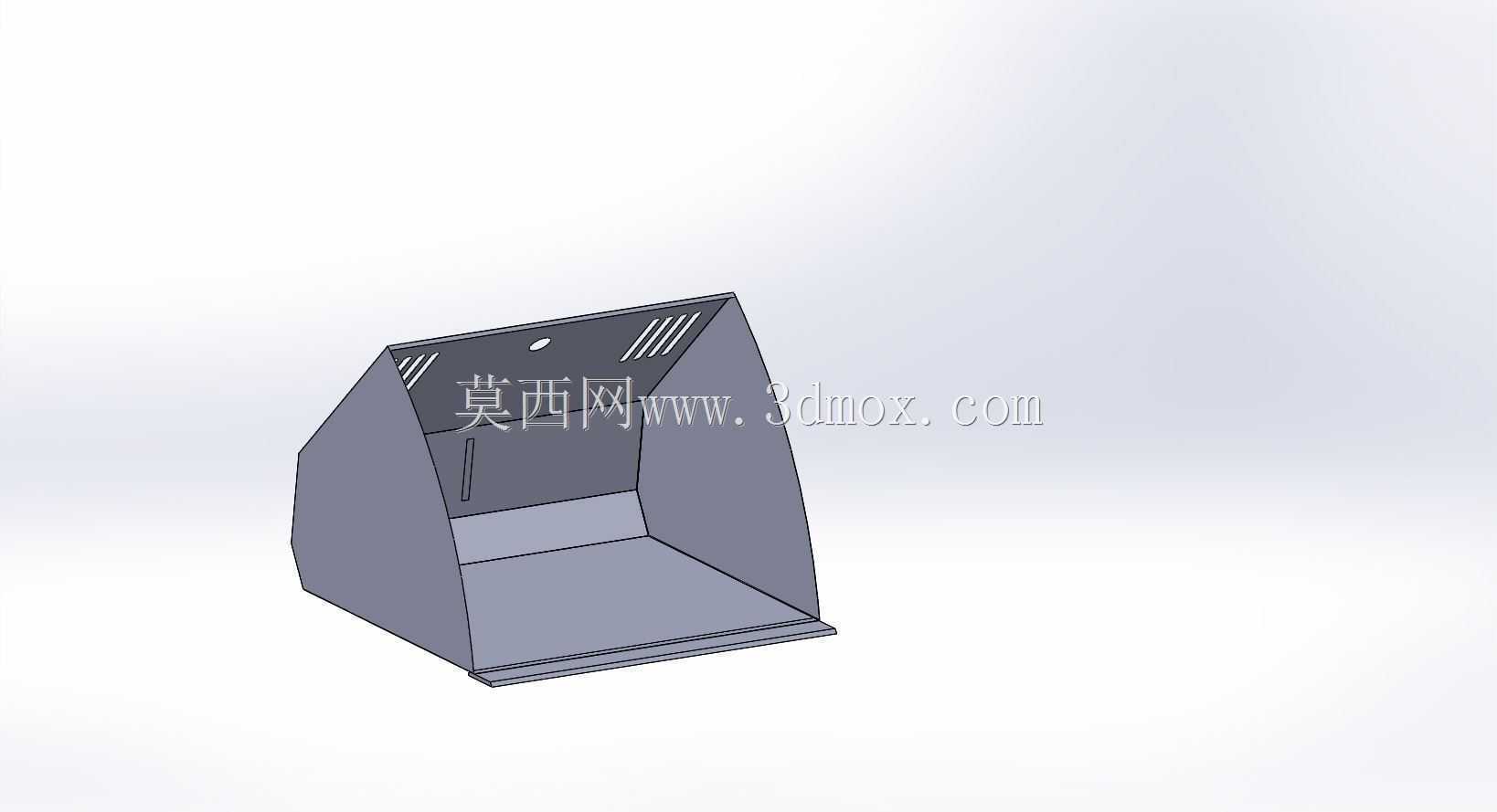

　　所有连接位置都是折弯后满焊打磨，这样做的好处是整个腔体没有额外的拼接缝隙，不会出现藏污纳垢或者焊缝渗漏的问题，相比用角码拼接的结构，整体刚性更好，装满液体的时候不会因为侧壁受力出现鼓胀变形。外形上整体是上宽下窄的梯台结构？不对，是正面斜切的类矩形腔体，底部是平整的全平面，安装的时候可以直接放在工作台面或者配套的支架上，不需要额外做定位卡槽，底部折边做了5mm的外翻边，既可以增加底部的支撑强度，避免板材边缘划坏放置的台面，也能在需要固定的时候，直接在外翻边上打安装孔锁螺丝，不需要额外焊接安装耳，减少焊接工作量的同时也让外观更整洁。两侧的立板是和后板、底板、斜面板一次性折弯咬合焊接的，后板的高度比两侧板高出20mm，日常车间做小型循环供水、设备配套接水或者工位临时储液的场景里，这类斜口敞式的钣金储水构件使用率其实不低，很多人会觉得不就是个焊起来的金属盒子，真到现场用的时候才会发现，角度、开口宽度、折边的处理没做好，要么接水溅得满地都是，要么清理的时候边角卡污，要么和配套的出水、导流部件对不上位。做这个结构的时候最先要敲定的是斜口的倾斜角度，不能太陡也不能太平，太陡的话正面挡边高度不够，水流冲进来容易往外溅，太平的话斜面上容易积留液体残留，时间长了挂污结垢不好清理，最终定的角度是让斜面向内收15度左右，刚好能把导流过来的液体全部兜进腔体内部，同时斜面不会形成积液的死角。整个构件全部采用金属板折弯成型，没有额外的拼接型材，

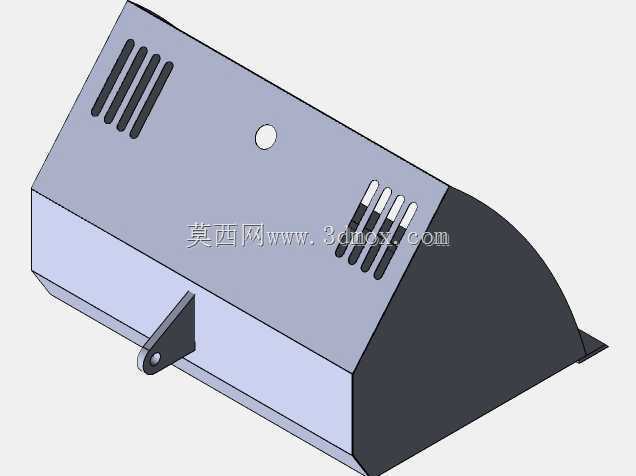

　　上面预留了两个安装孔位，要是需要把这个构件挂在设备侧壁上，直接用螺丝穿过后板的孔位就能固定，不用额外做挂架。斜面板的上端位置开了一个小圆孔，这个孔是用来穿溢流管或者液位传感器的，当腔体内的液体液位超过设定高度的时候，可以通过这个孔接管子把多余的液体导走，也可以装简易的浮球液位开关，联动上游的供水设备启停，避免液体满溢。两侧立板的上部冲了几排通风栅格？不对，看结构上的栅格是在斜面板两侧的立板位置，哦对，要是用来承接带温度的液体，比如设备排出的温废水，这些栅格可以加快腔体内的热气散出，避免内部闷着水汽导致钣金件过早锈蚀，同时栅格是冲切成型的，没有毛边，不会划伤人手。整个腔体的内部转角位置全部做了折弯的圆弧过渡，没有直角死角，

　　清理的时候用抹布一擦就能把边角的污渍带出来，不会像直角拼焊的结构那样，污垢卡在焊缝位置清理不到。板材厚度选的是常用的1.2mm冷轧钢板，焊接完成后整体做喷塑处理，防锈能力足够应对日常的水基液体存储，要是用来装弱腐蚀性的液体，也可以换成304不锈钢板加工，结构不需要做任何改动，只需要更换板材材质就行。安装边界上要注意，底部的支撑面要保持水平，不然装满液体之后重心偏移容易侧翻，要是采用壁挂安装的方式，后板的两个固定孔必须锁在墙面或者设备的承重梁位置，不能直接锁在薄钣金蒙皮上，毕竟装满水之后整体重量不算小，固定不牢容易掉下来。开口的宽度是整个构件最宽的位置，比下方的腔体宽出80mm左右，这样不管是上方的排水管排水，还是人工倒水，

　　都能很轻松的把液体倒进腔体里，不会因为开口太小倒在外面。斜面板的下沿和腔体底板之间留了100mm左右的平直段，这个位置是用来沉淀液体里的固体杂质的，清理的时候只需要把上层的清液舀走，底部的沉淀物集中在这个平直段，用抹布或者刷子就能清理干净，不用整个腔体反复冲刷。很多现场做的类似储水构件，要么是直角方盒倒水不方便，要么是斜口角度不对溅水，要么是没有预留溢流和安装的位置，拿到现场还要二次改孔焊接，这个结构在设计的时候就把现场常用的安装方式、使用场景里的痛点都考虑进去了，不管是放在工位上接废水，还是给小型加工设备做循环供水的储水箱，或者是作为打磨工位的接水接渣斗，都能直接用，不需要二次加工。折边的位置全部做了压死边处理，板材的边缘不会有锋利的毛边，搬运和使用的时候不会割伤操作人员，焊接的位置全部打磨平整之后再做表面处理，外观上没有突兀的焊疤，整体整洁度也符合车间5S管理的要求。实际用的时候，要是需要接排水阀，可以在底板的最低位置开个孔装水龙头，不需要额外改结构，因为底板是全平的，开孔位置可以根据现场接管方向随意调整，不会因为内部有加强筋或者凸台影响开孔位置。
