五轴加工手制动器杠杆结构设计

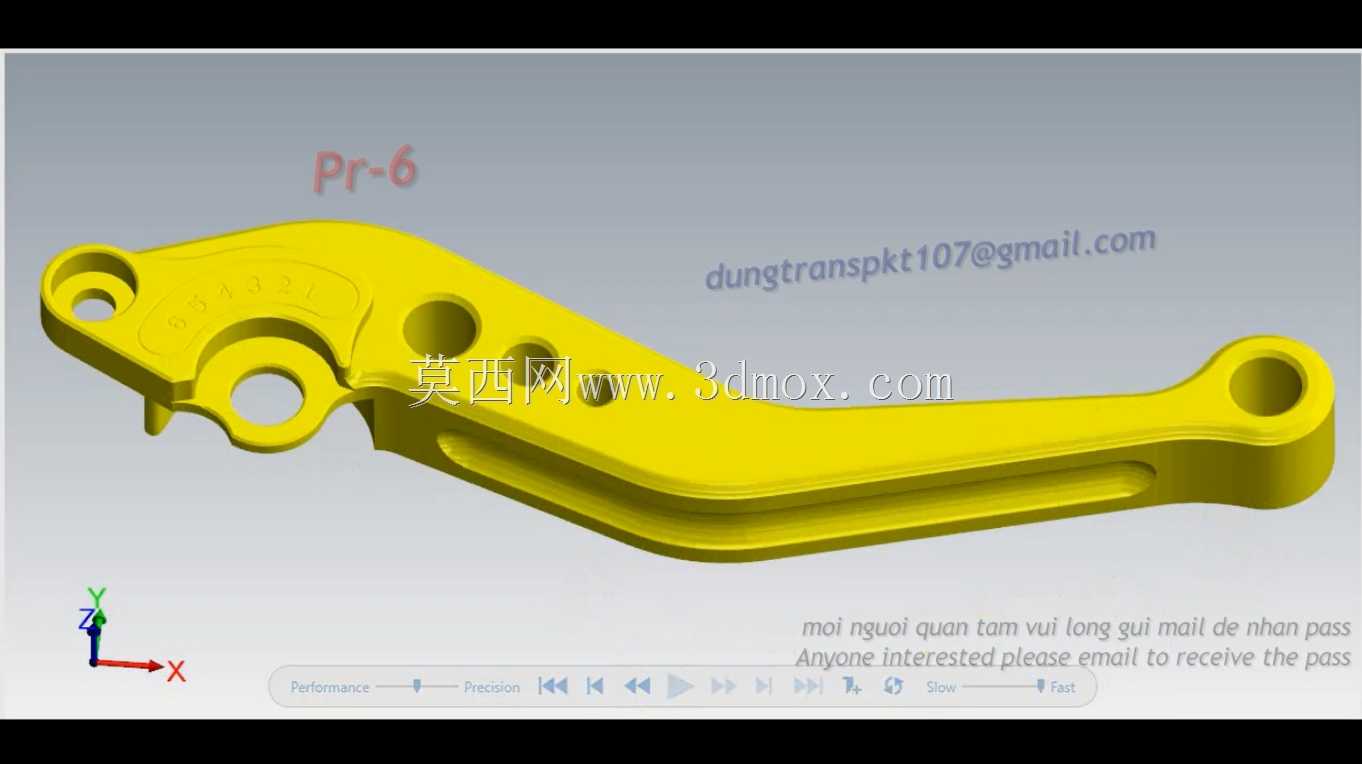

　　该零件为手制动操纵机构的核心受力杠杆件，主要应用于乘用车辆、小型工程作业机械的驻车制动回路中，承担人手操纵力的传递与放大作用，直接决定驻车制动的操纵手感与制动可靠性。从结构设计逻辑来看，整体采用变截面长臂式布局，一端设置同轴双层铰接孔位，用于连接驻车操纵机构的固定基座，保证杠杆摆动过程中无径向窜动，铰接孔的同轴度公差需控制在0.02mm以内，避免长期使用后出现铰接松旷、操纵虚位过大的问题；长臂中段设置多组减重圆孔，在保证整体抗弯强度的前提下降低零件自重，同时预留的异形凸台结构用于安装驻车制动行程开关的触发挡片，可实时反馈制动操纵的到位状态；长臂末端设置单铰接孔，用于连接制动拉索接头，孔位周边做加厚翻边处理，抵消拉索长期拉动产生的局部应力集中，避免孔位开裂失效。

　　零件的外形轮廓沿受力方向做流线型过渡，非安装面设置连续的加强筋结构，筋高沿臂长方向随受力弯矩变化做渐变处理，在铰接受力端筋高达到最大值，向拉索连接端逐步收窄，既保证杠杆在最大操纵力下的弯曲变形量不超过0.1mm，也避免了材料的无效浪费。安装边界方面，固定端铰接孔的中心距、拉索端孔位的中心距严格匹配对应车型的操纵舱布局，零件摆动过程中的最大外轮廓包络半径需提前校核，避免与周边的内饰板、操纵杆护罩产生运动干涉。

　　从加工实现角度，该零件适合采用五轴联动加工中心一次装夹完成全部型面与孔位加工，可有效避免多次装夹带来的位置度误差，加工过程中需重点控制铰接孔的表面粗糙度与圆柱度，保证铰接销轴装配后转动顺畅无卡滞。零件的受力分析阶段需模拟极限操纵力下的应力分布，在应力集中的孔位周边、筋条交接处做圆角过渡处理，圆角半径不小于2mm，降低应力集中系数，满足整车全生命周期的疲劳强度要求。实际装车场景中，该杠杆的操纵力传递比经过精准匹配，保证驾驶员施加不超过200N的握力时，即可输出足够的制动拉索拉力，实现可靠驻车，同时操纵行程控制在合理区间，避免操纵行程过长导致的驻车操作不便。
