HDX450遥控直升机旋翼头系统结构设计

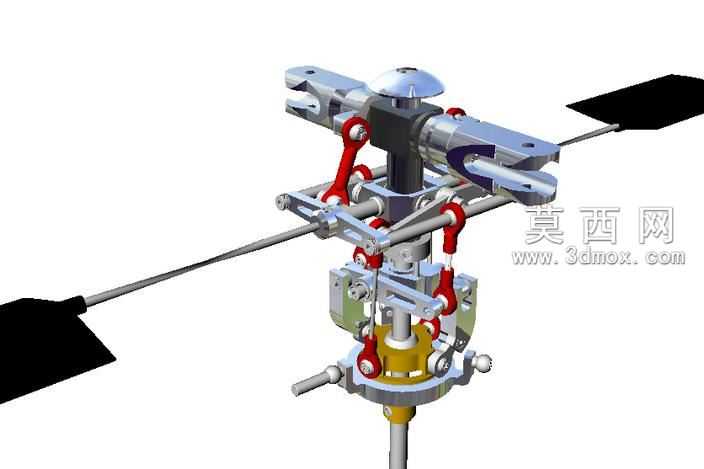

本作品为HDX450级别遥控直升机的旋翼头核心系统三维建模成果，建模过程严格参照航模实物的装配尺寸与运动逻辑完成，完整还原了该旋翼头的全部机械结构与连接关系。建模阶段首先梳理旋翼头的层级装配逻辑，从中心主轴定位结构开始，依次完成倾斜盘组件、变距拉杆、主旋翼夹座、平衡翼固定座、相位臂等核心零件的独立建模，每个零件的倒角、螺纹孔、销钉孔等细节特征均按照实物加工精度还原，保证各零件间的装配公差符合实际航模的装配要求。材质设置上充分区分不同零件的材质属性：金属结构件采用阳极氧化铝合金材质，调整金属粗糙度与反射参数还原航模金属件的哑光金属质感；拉杆连接部位的球头扣采用工程塑料材质，设置半哑光的塑料表面属性；平衡翼片采用轻质碳纤维复合材质，还原碳纤维表面的细微编织纹理与低反光特性；底部的限位轴承组件采用镀铬钢材材质，突出高抛光金属的亮面反射效果。结构设计上完整复刻了该旋翼头的变距与倾斜操纵逻辑，倾斜盘的上下滑动、相位臂的随动转动、变距拉杆的推拉动作、主旋翼夹座的角度偏转均设置了符合实际运动规律的约束关系，可直观展示直升机旋翼总距与周期变距的动作原理。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度角投射，搭配辅助补光消除结构死角的阴影，突出各零件间的装配层次与结构细节，背景采用纯白色调避免干扰主体结构展示，同时添加轻微的环境反射提升金属材质的真实感。整个建模过程兼顾了结构准确性与展示效果，既可以作为航模结构学习的直观演示素材，也可为同级别航模配件的改装设计提供三维结构参考，清晰展现了微型直升机旋翼系统的精密机械设计逻辑。
