达芬奇设计经典永动轮机械装置

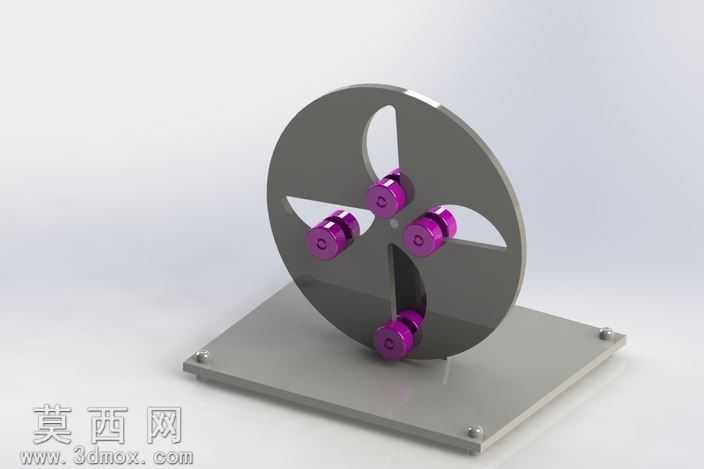

本模型复刻了达芬奇手稿中经典的永动轮概念机械装置，整体采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计的装配逻辑，所有零件均按照实际机械加工的公差标准进行尺寸约束，确保各部件之间的装配关系完全符合真实机械的运动配合要求。模型整体由方形安装底座、立式轮盘、四组紫色配重滑块三个核心部分组成，底座采用带安装孔的平板结构设计，四个角点设置沉头固定孔，可模拟实际装置的台面安装固定场景，建模时对底座的边缘做了倒角处理，还原金属板材加工后的工艺细节。立式轮盘为核心运动部件，轮盘上开设了四条沿径向分布的弧形导槽，导槽的曲率经过反复校准，确保配重滑块能够在重力作用下沿导槽顺畅滑动，轮盘中心设置转轴安装位，与底座上的支撑座形成转动副配合，建模时对轮盘的盘面做了厚度均匀化处理，还原金属板材切割后的质感。四组配重滑块采用紫色工程塑料材质渲染，每个滑块由同轴的两个圆柱块组成，可嵌入轮盘的导槽内形成移动副，渲染阶段为金属部件赋予了磨砂铝合金材质，调整了材质的粗糙度与金属度参数，模拟真实金属表面的漫反射效果，配重滑块则赋予了亮面紫色树脂材质，通过色彩对比突出核心运动部件的结构。设计思路上完全还原达芬奇永动轮的核心原理，即通过配重滑块在导槽内的位置变化，改变轮盘两侧的力矩差，试图实现持续转动，虽然现实中该装置因能量守恒无法实现永动，但模型完整还原了这一经典机械设计的结构巧思，可用于机械原理教学演示、经典机械设计案例展示，建模过程中对所有运动部件添加了配合约束，可直接用于运动仿真，直观展示配重滑块随轮盘转动的位置变化过程，帮助理解早期机械设计中对重力、力矩的探索思路。
