蒸汽发动机连杆结构三维建模设计

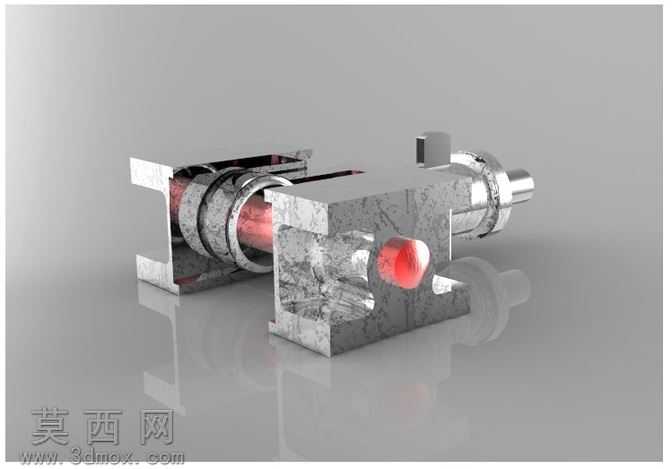

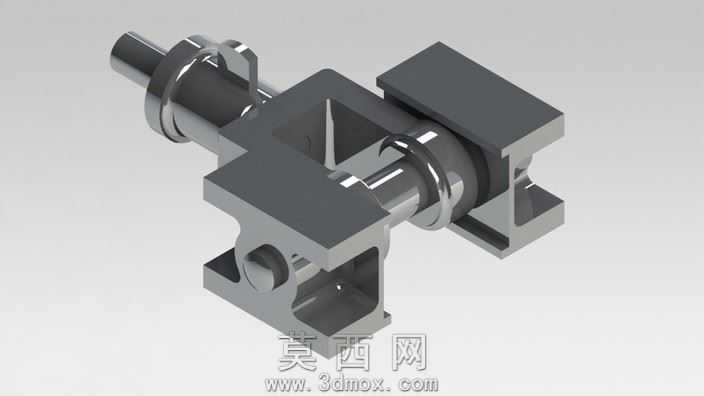

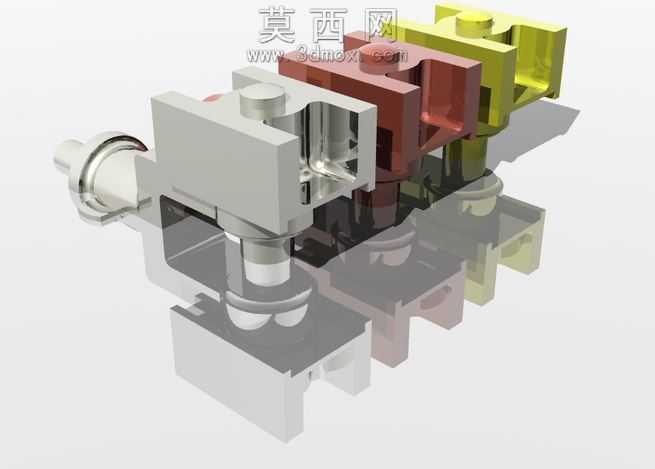

本作品为蒸汽发动机连杆的三维建模设计，建模过程严格遵循机械设计规范，以还原蒸汽动力系统中核心传动部件的真实结构与功能逻辑为核心目标。建模初期先梳理连杆在蒸汽发动机中的工作原理：作为连接活塞与曲轴的关键传动件，需要将活塞承受的蒸汽推力转化为曲轴的旋转扭矩，因此整体结构需要兼顾高强度、轻量化与传动精度的多重要求。建模时先完成主体框架的草绘，通过拉伸、切除等基础特征构建连杆的主体承载结构，两侧的对称安装座采用一体化成型设计，保证受力时的结构稳定性，避免应力集中导致的部件损坏。中间的轴孔配合部分严格按照公差配合标准设计，轴颈与安装座的衔接处做了圆角过渡处理，既减少加工时的应力集中问题，也能在传动过程中分散载荷，提升部件的使用寿命。销轴部分采用独立建模后装配的方式，还原真实的装配关系，销轴表面做了高光金属材质处理，模拟实际加工后的磨削表面质感，主体连杆部分采用哑光金属材质，区分不同部件的加工工艺差异，同时通过光影渲染突出结构的层次感，清晰展现各个部位的连接关系与结构细节。设计过程中充分考虑蒸汽发动机的工作工况，连杆的截面形状经过优化，在保证结构强度的前提下尽可能减少不必要的材料冗余，降低运动过程中的惯性损耗，两侧的定位凸台结构用于装配时的精准定位，避免工作过程中出现部件偏移导致的传动卡顿。整体装配完成后通过干涉检查确认所有配合部位无干涉，运动仿真验证传动过程流畅无卡滞，完整还原了蒸汽发动机连杆的实际工作状态，可用于机械原理教学、蒸汽动力系统结构演示以及相关零部件的设计参考。
