工业级冲孔切割工装夹具结构设计

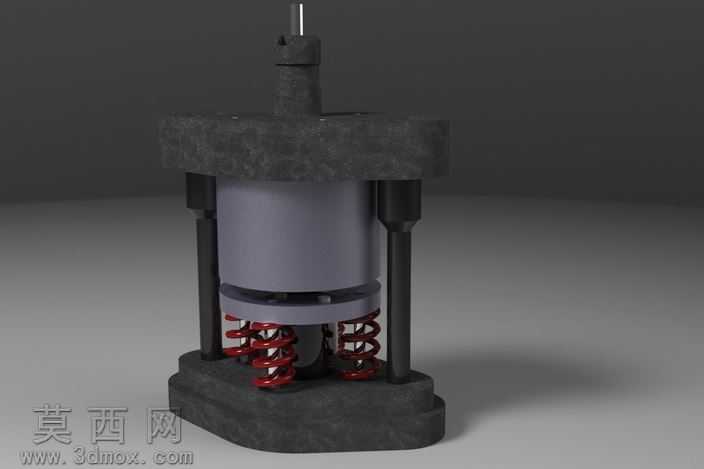

本款冲孔切割工装采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了精准的参数约束，确保整体结构的装配合理性与运动可行性。渲染阶段采用工业产品常用的写实材质方案：上下安装基座采用磨砂铸铁材质，调整了材质的粗糙度与金属度参数，还原铸铁件表面哑光、带有细微颗粒质感的真实外观；中间的承压缸体采用抛光合金钢材质，通过调整反射率与高光参数，体现金属加工件的光洁质感；复位部件采用弹簧钢材质，对弹簧的螺旋曲面进行了单独的材质细化，还原弹簧表面的氧化层色泽与金属反光特性；导向立柱采用调质处理的钢材材质，表面做了发黑处理的材质效果，与其他部件形成清晰的材质区分。结构设计上采用立式同轴布局，顶部设置冲头安装位，可根据加工需求更换不同规格的冲孔切割刀具；中部设置弹性复位机构，通过对称布置的螺旋弹簧实现冲切动作完成后的自动复位，弹簧的预压缩量经过参数化计算，确保复位弹力与冲切行程匹配；四周设置四根导向立柱，对冲切运动进行精准导向，避免冲切过程中出现偏载、错位的问题，保证冲孔切割的加工精度；底部设置工件定位平台，可适配不同尺寸的待加工板材定位装夹。设计思路围绕小型五金件的冲孔加工作业需求展开，整体结构紧凑，零部件数量精简，便于加工制造与后期维护，各易损部件均采用模块化设计，冲头、弹簧等损耗件可快速更换，有效降低工装的使用维护成本，可直接配套小型压力设备完成薄板类五金零件的冲孔、切边、落料等加工作业，建模完成后对整体结构进行了运动仿真验证，确认冲切行程、复位动作、导向精度均满足设计要求，无结构干涉问题。
