小型精密数控铣床结构设计方案

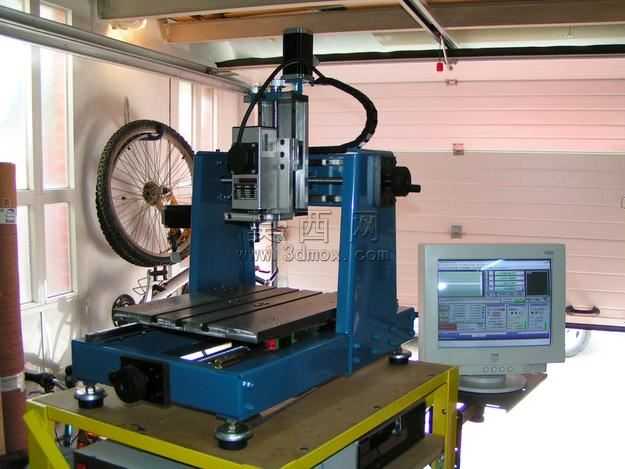

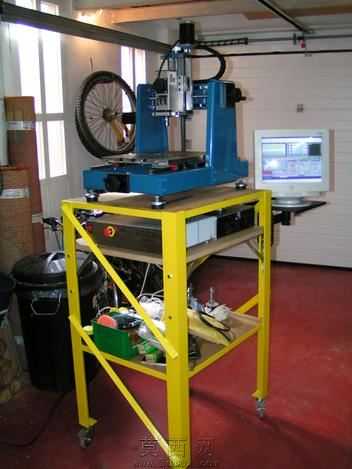

本款小型数控铣床的三维建模围绕精密小件加工需求展开，整体采用立式布局设计，在SolidWorks环境中完成全参数化建模，所有零部件均按照实际加工装配约束完成配合，可直接用于工程图导出与装配干涉校验。建模过程中首先搭建床身基础结构，采用高刚性方管焊接框架作为基体，建模时对壁厚、加强筋布局做了参数化设置，可根据刚性需求快速调整参数，床身表面做了喷砂氧化质感的材质渲染，还原真实机床的金属磨砂质感，同时预留了导轨安装、排屑槽、电气走线孔等结构位，保证结构完整性。

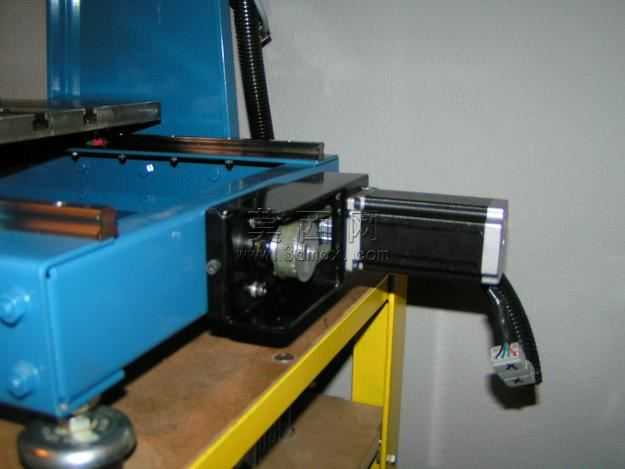

传动系统建模严格按照实际选型参数绘制，X、Y轴采用P15级线性导轨搭配滚珠丝杠结构，建模时还原了导轨滑块的安装孔位、丝杠螺母座的连接结构，丝杠端支撑座采用角接触轴承配对安装的结构，完整绘制了轴承、锁紧螺母、端盖等细节；Z轴传动采用梯形丝杠搭配配重结构，主轴部分绘制了500W功率电主轴的完整外形，包含主轴夹头、冷却风道、安装固定座，同时还原了同步带传动的结构细节，带轮齿形、同步带节距均按照标准参数建模，保证传动比参数准确。

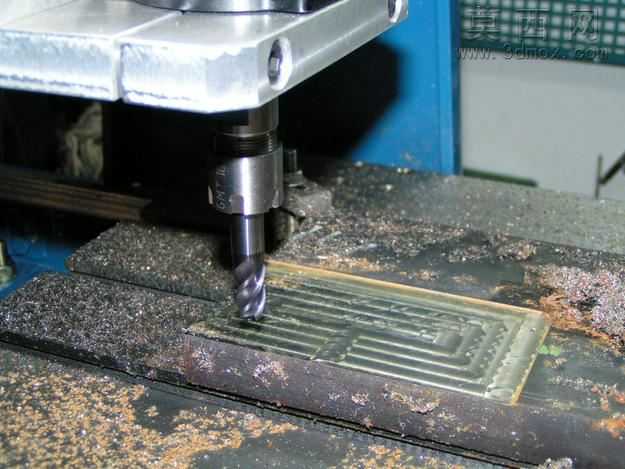

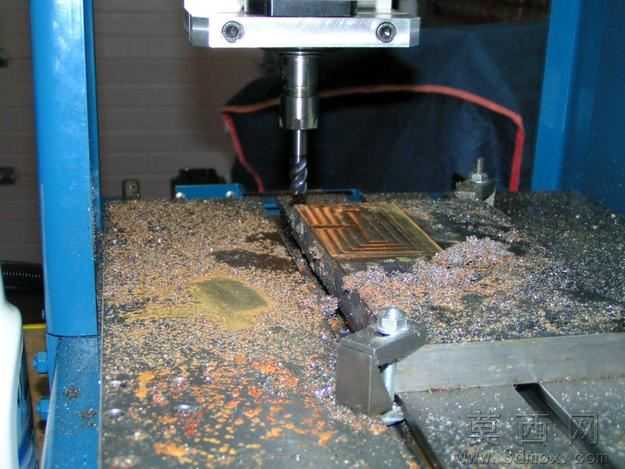

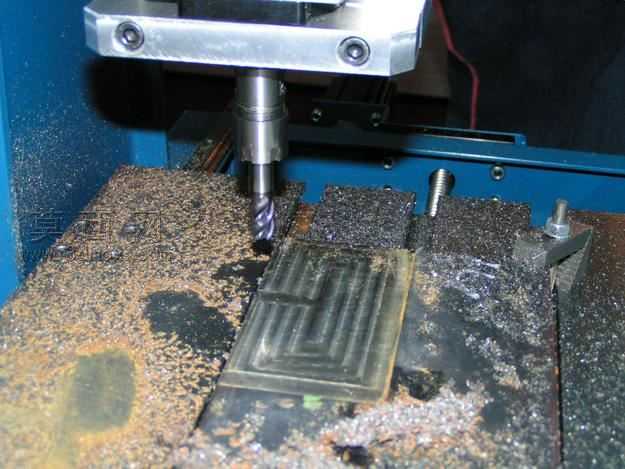

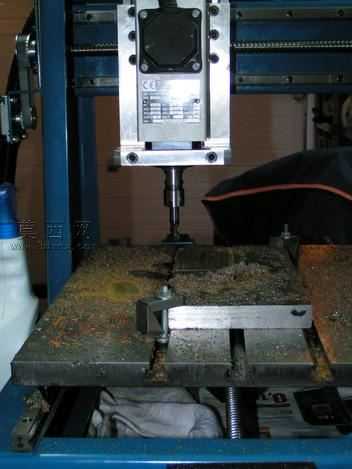

控制系统相关结构建模时，预留了运动控制卡、步进驱动器的安装位，绘制了操作面板、急停按钮、行程限位开关的安装结构，同时对机床的防护结构做了简化建模，包含半封闭防护罩、切屑挡板、冷却喷嘴位置。渲染环节针对不同部件赋予对应材质：床身采用铸铁哑光材质，导轨丝杠采用镀铬亮面金属材质，主轴采用阳极氧化蓝铝材质，加工台面采用T型槽铝合金台面材质，同时在台面上添加了铝屑、加工工件的细节元素，还原真实加工场景的视觉效果。

建模过程中重点校验了各轴的行程参数，X轴有效行程400mm、Y轴340mm、Z轴130mm，各轴运动无干涉，同时对整机的重心位置、安装地脚布局做了合理性验证，所有标准件均调用国标标准件库，保证模型的工程实用性，可直接用于小型数控设备的研发参考、教学演示以及加工组装指导。
