核心管橡胶切割专用设备结构设计

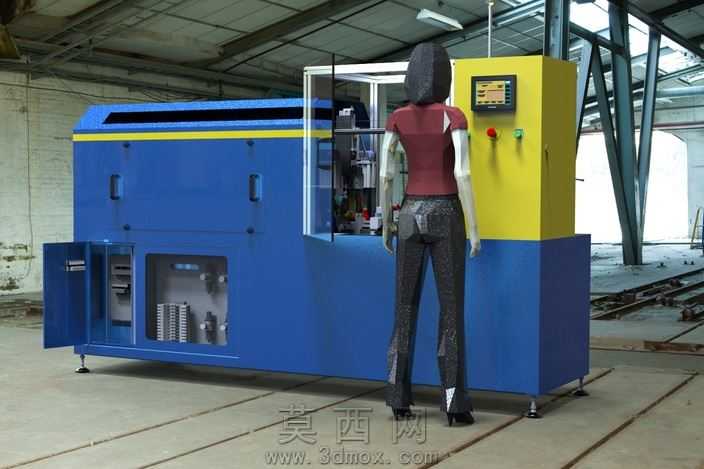

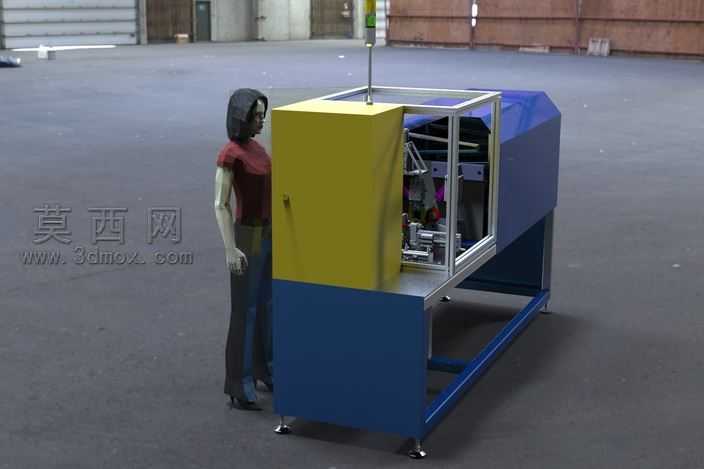

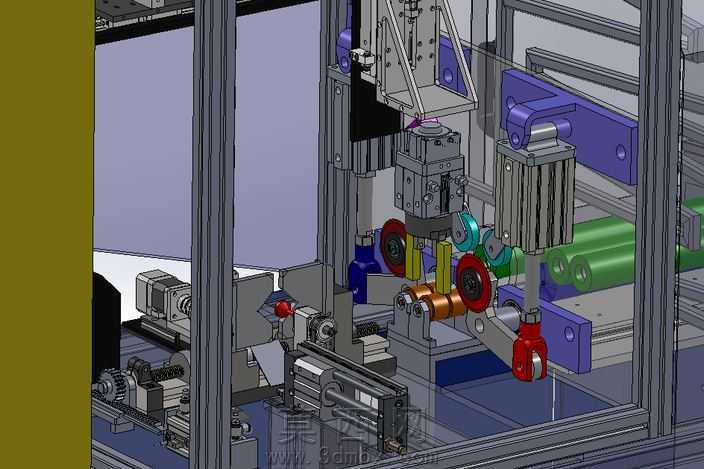

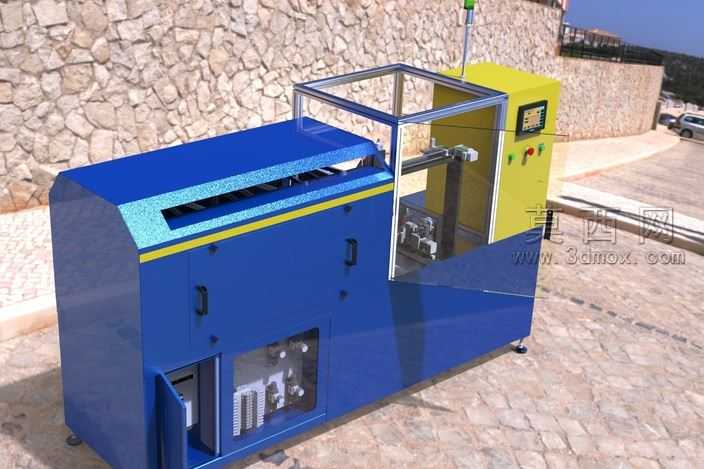

本三维模型为核心管橡胶切割专用设备，整体采用模块化设计思路完成建模，在三维软件中按照实际工业生产的尺寸比例进行1:1还原，所有部件均经过参数化建模校准，确保各运动机构的装配关系完全符合实际机械运行逻辑。设备主体外壳采用钣金折弯结构建模，主体机身部分赋予深蓝色哑光金属烤漆材质，侧边控制柜体采用亮黄色警示烤漆材质，顶部安全防护框架采用透明亚克力与银色铝合金型材组合材质，所有材质的粗糙度、反光度参数均经过渲染调试，还原真实工业设备的视觉质感。设备内部集成了空气旋转组件、物料推送机构、夹紧定位单元、斜切执行模块等核心功能部件，建模过程中对滚子传动结构、倒角加工工位、切割进给导轨都做了精细化的结构还原，可清晰观察到内部的电气元件排布、气动管路走向以及机械传动的连接关系。设计过程中重点考量了橡胶辊与铝管内的加工适配性，设备可完成定长切割、斜切面加工两道核心工序，加工后的工件可直接进入无心磨工序完成直径精加工，无需额外的二次装夹定位。模型的安全防护区域采用半开放的透明护罩设计，既满足生产过程的安全防护要求，也方便操作人员实时观察加工状态，控制柜体上集成了触控显示屏、操作按钮以及状态警示灯，所有交互部件的位置均按照人体工程学原理排布，降低操作人员的作业疲劳度。底部的可调支撑脚结构也做了完整建模，可适配不同平整度的车间地面安装需求，整机的结构布局紧凑合理，在保证加工行程充足的前提下尽可能缩小了设备的占地面积，适合中小型管材加工车间的生产线布局使用。
