台式迷你磨削加工设备带操作工位

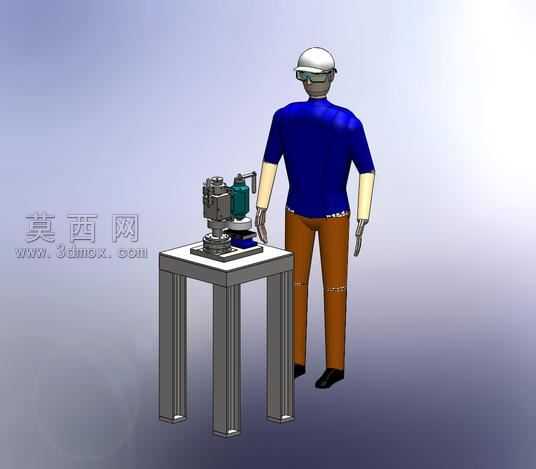

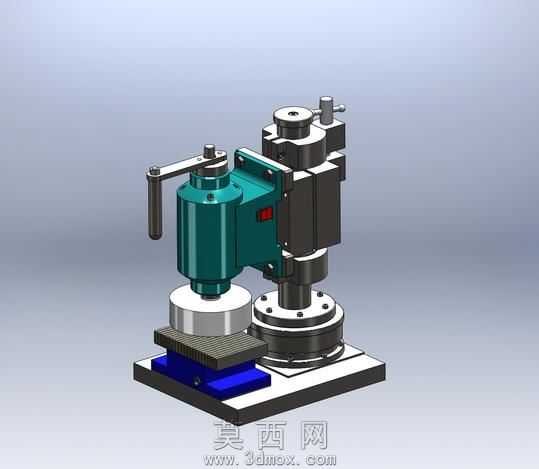

本作品为台式迷你磨削加工设备的三维建模成果，整体采用SolidWorks完成全参数化建模，搭配标准操作人体模型还原真实使用场景。建模过程中首先搭建了四腿支撑式金属工作台的基础结构，工作台主体采用方钢型材拼接的框架结构，四条支撑腿做了等距分布的加强筋设计，台面为加厚钢板结构，边缘做了圆角过渡处理，避免尖锐棱角带来的安全隐患，工作台底部预留了安装固定的孔位结构，可适配不同场地的固定需求。设备主体安装在工作台台面居中位置，核心磨削单元采用立式布局，包含驱动电机、磨削主轴、工件夹持平台、调节手轮等核心结构，驱动电机外壳做了散热筋的细节建模，还原真实电机的散热结构设计，磨削头部分做了可升降调节的导轨结构，可通过侧边的手轮调节磨削进给量，适配不同厚度工件的加工需求，工件夹持平台带有可滑动的定位挡块，可快速完成工件的装夹定位。材质渲染阶段，工作台支撑腿采用哑光灰色金属材质，还原铸铁型材的质感，台面采用拉丝不锈钢材质，突出工作台面的耐磨属性，设备电机部分采用深绿色烤漆金属材质，操作手轮采用黑色硬质塑料材质，搭配金属镀铬的调节螺杆，人体模型部分采用蓝色工装上衣、棕色工装裤、白色安全帽的配色，还原车间操作工人的真实着装效果，整体场景采用渐变浅灰背景，搭配柔和的顶光与侧光渲染，突出设备的结构层次与材质质感。设计思路上，该迷你磨削设备主打小型工件的精密磨削加工，整体结构紧凑，占用空间小，适合小批量加工、教学演示或者家用DIY加工场景，建模过程中所有运动部件均保留了装配约束关系，可实现磨削头升降、平台滑动等动作的运动仿真，各零部件均做了合理的公差预留，可直接导出工程图用于实际生产加工，设备的走线、紧固件等细节也做了完整还原，保证模型的工程实用性。
