工业炉渣底渣处理成套设备三维设计

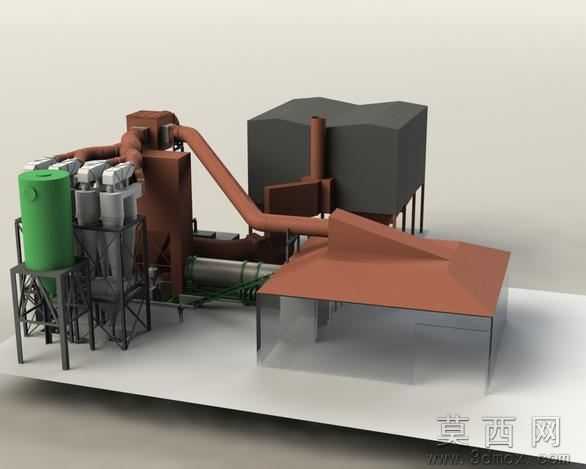

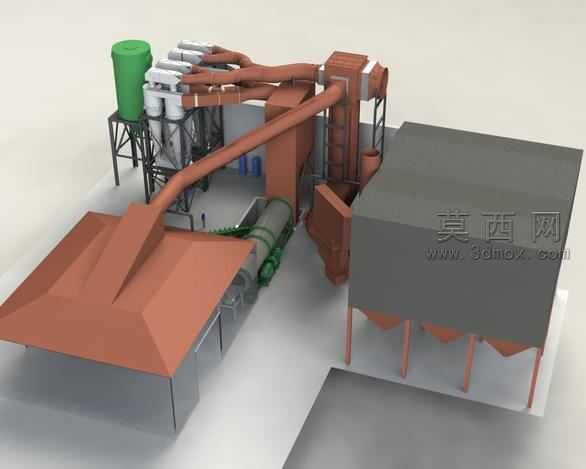

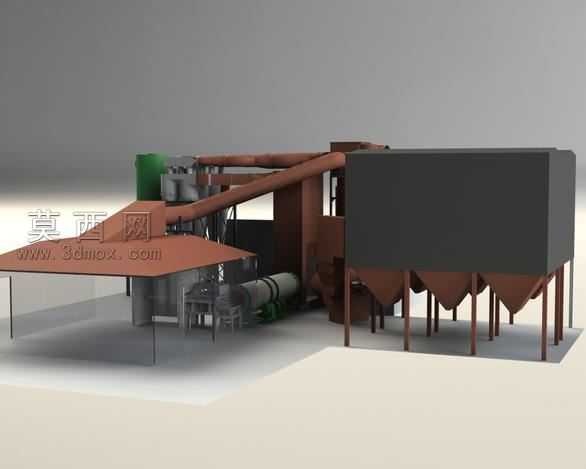

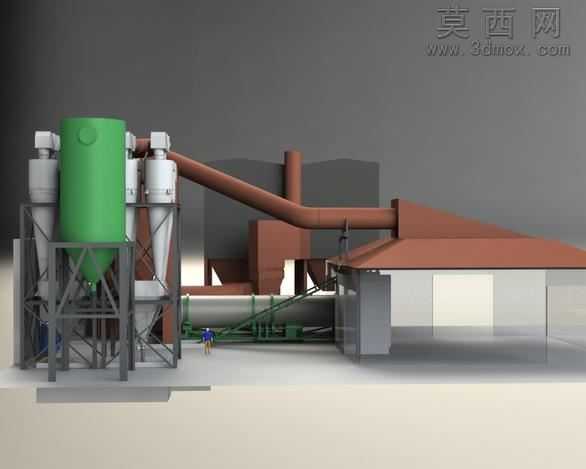

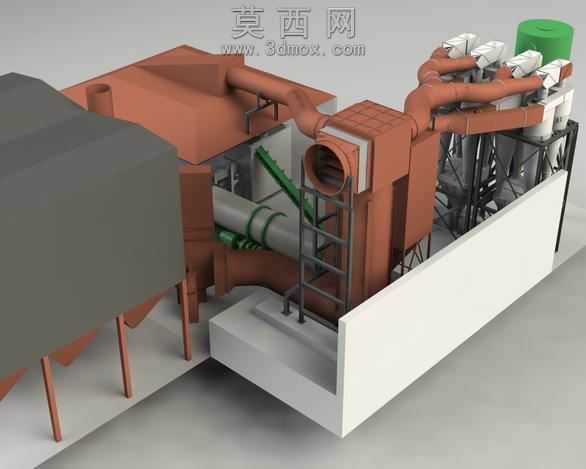

本套三维模型针对冶金铸造场景下的炉渣底渣处理需求完成设计，整体采用模块化建模思路搭建，在三维建模过程中严格遵循工业现场设备的实际布局逻辑，完整还原了底渣收集、输送、除尘、暂存全流程的设备结构。建模阶段首先完成整体场地的基准面搭建，按照物料流向依次排布各功能单元：前端设置大跨度敞口式接渣收集平台，平台采用倾斜导料面设计，表面赋予耐磨损锈蚀的暗红色金属材质，模拟现场长期接触高温炉渣的使用质感，平台下方配套支撑立柱结构，所有立柱均做等距排布并添加底部固定脚座细节，保证结构稳定性的视觉呈现。接渣平台侧方设置密闭式输送管道，管道采用变径设计匹配不同段的物料输送流量，管道接口处添加法兰连接细节，还原真实工业管道的装配逻辑。输送路径中段配套动力输送单元，模型中还原了驱动滚筒、托辊组、密封壳体的细节结构，壳体表面做哑光金属质感处理，同时添加了设备铭牌、检修口的细节建模，提升模型的真实度。物料末端连接多锥斗式暂存渣仓，渣仓上部为大容积方形储料箱体，表面赋予深灰色哑光耐磨涂层材质，下部为多个锥形出料斗，每个料斗下方均设置出料控制机构，配套独立支撑腿结构，保证大容积储料结构的受力合理性。在渣仓与输送单元的衔接位置，配套设置大型布袋除尘单元，模型还原了除尘箱体、顶部排气段、下部灰斗的完整结构，除尘箱体旁侧设置绿色的动力风机单元，风机与除尘箱体、接渣点位之间通过独立除尘管道连接，管道走向避开物料输送路径，同时添加管道支架、弯头、变径节的细节，还原除尘系统的风路设计逻辑。渲染阶段采用工业场景常用的中性灰背景，搭配柔和的漫反射光照，清晰呈现各部件的结构层次与材质差异，金属部件根据使用场景分别做锈蚀质感、哑光涂层、亮面金属的材质区分，管道、支架、设备主体的色彩做差异化处理，方便快速识别不同功能单元。整体模型在结构设计上充分考虑了现场运维需求，在各设备旁预留了检修操作空间，添加了操作梯台、小型工位器具的细节建模，还原真实生产场景的布局状态，所有部件的装配关系均符合机械设计规范，无结构干涉问题，可直观呈现整套底渣处理系统的工作流程与布局逻辑。
