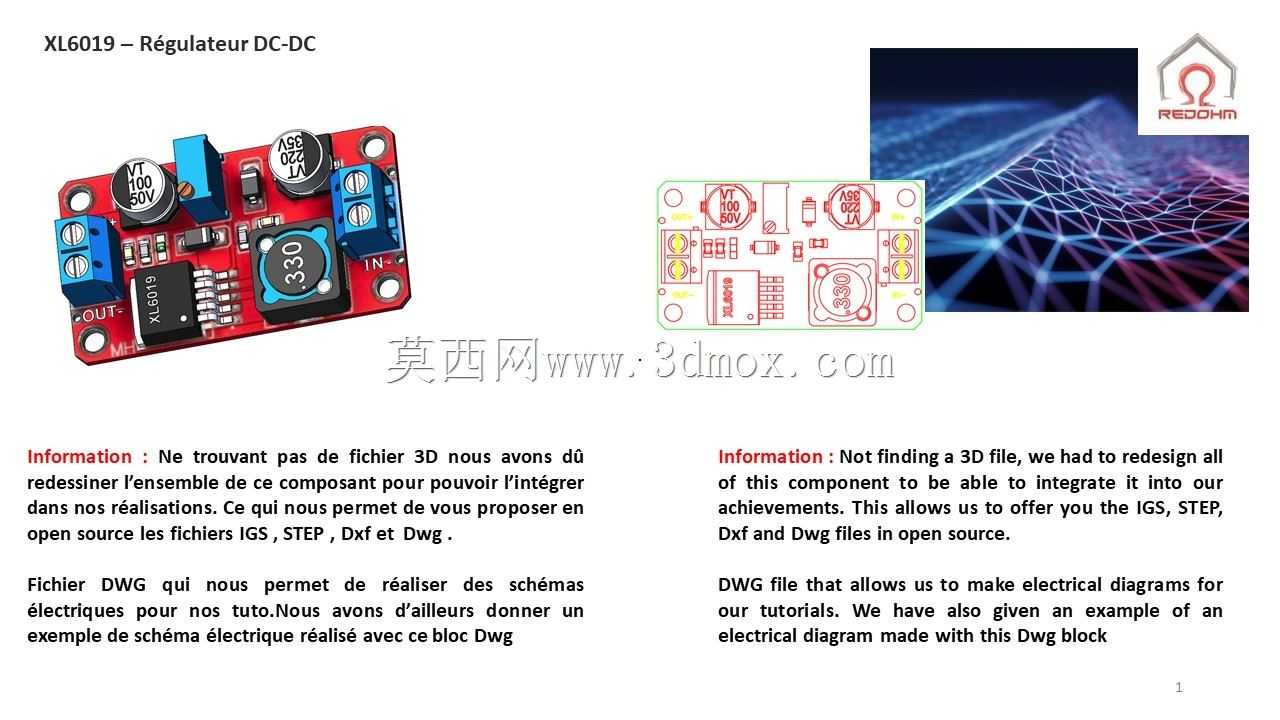

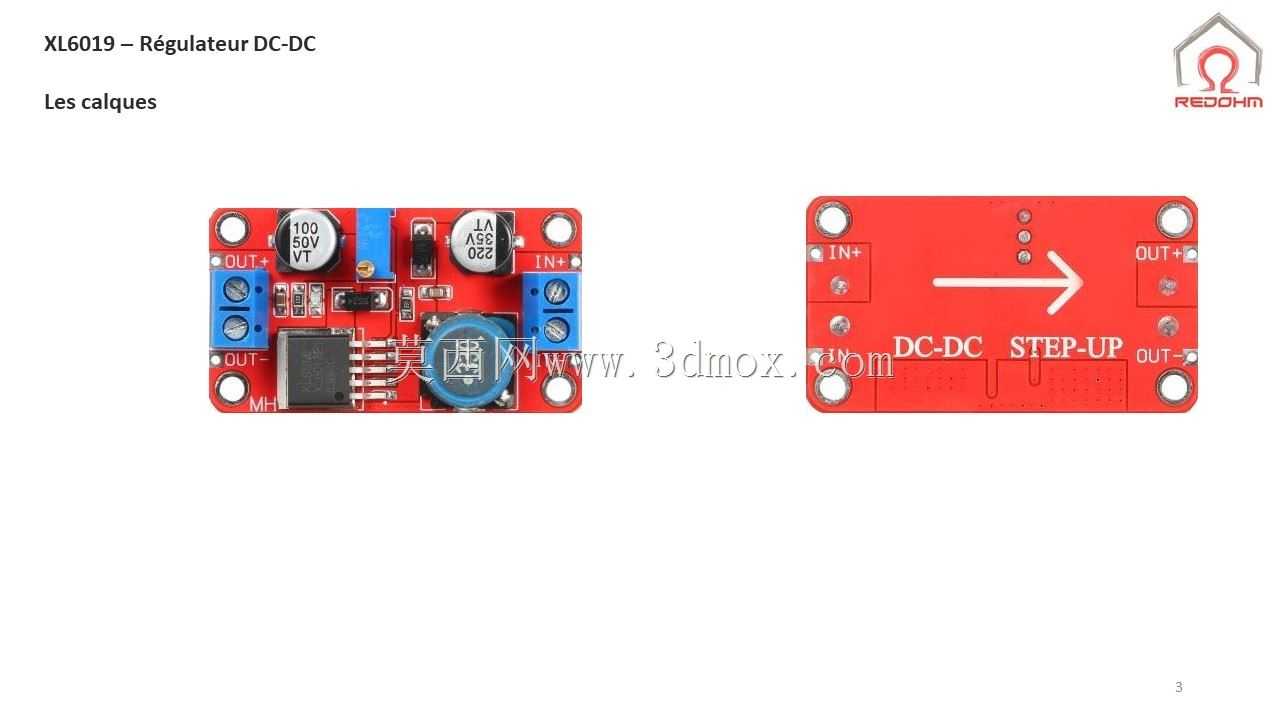

在嵌入式开发、小型电子设备改装、工控板卡供电改造这类场景里,经常会遇到现有供电电压低于负载额定需求的情况,比如用5VUSB口给需要12V供电的传感器组、车载外设、小型通讯模块供电,这时候就需要可靠的升压转换模块来完成电压匹配,XL6019调节模块就是针对这类需求设计的升压转换单元。做这个模块的三维结构设计时,首先要考虑的是实际装机的安装兼容性,PCB板采用规整的矩形布局,板边预留了标准的固定孔位,孔位间距适配市面上通用的洞洞板、亚克力安装支架以及工控盒内的预留安装位,不需要额外做转接支架就能直接固定,输入输出接线端子布置在板卡同侧,接线时走线可以顺着同一方向梳理,避免多组线缆交叉干扰板上的功率元件散热。

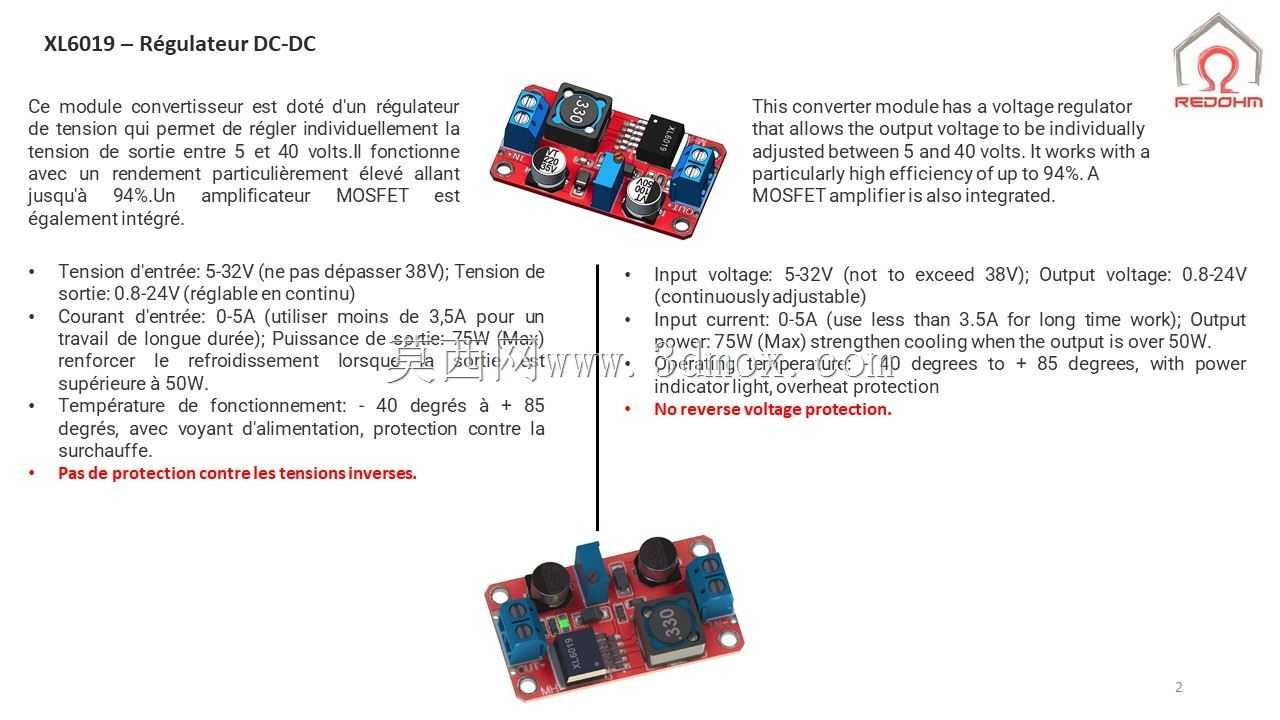

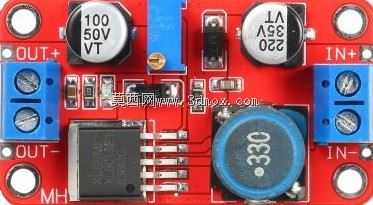

板上的核心功率元件布局做了针对性的热设计考虑,升压电感作为工作时发热最集中的元件,布置在板卡边缘通风位置,和输出滤波电容、整流二极管之间预留了足够的电气间隙,同时避免热量堆积在XL6019主控芯片周围,功率回路的走线做了短宽处理,降低大电流工作时的线路压降和寄生参数影响,板载的多圈可调电位器布置在板卡侧边,不需要拆开机壳就能用螺丝刀直接调节输出电压,调试时不用反复拆装设备外壳。模块的输入电压覆盖常用的低压直流供电范围,输出可以在宽区间内连续调节,能适配绝大多数小功率直流负载的供电需求,长时间带载工作时,依靠板上敷铜的散热设计就能满足温升要求,不需要额外加装散热片,只有在满功率连续运行的场景下,

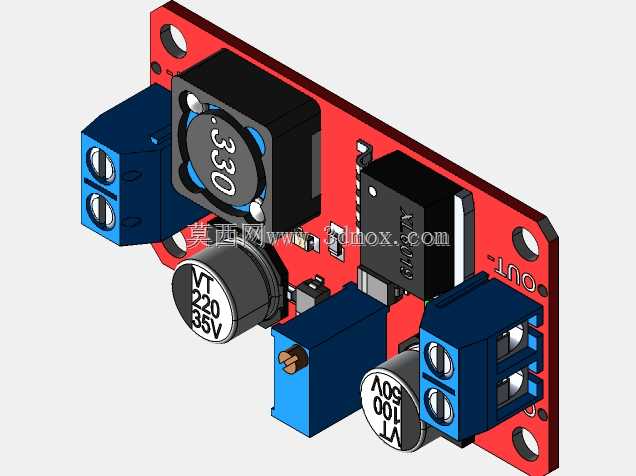

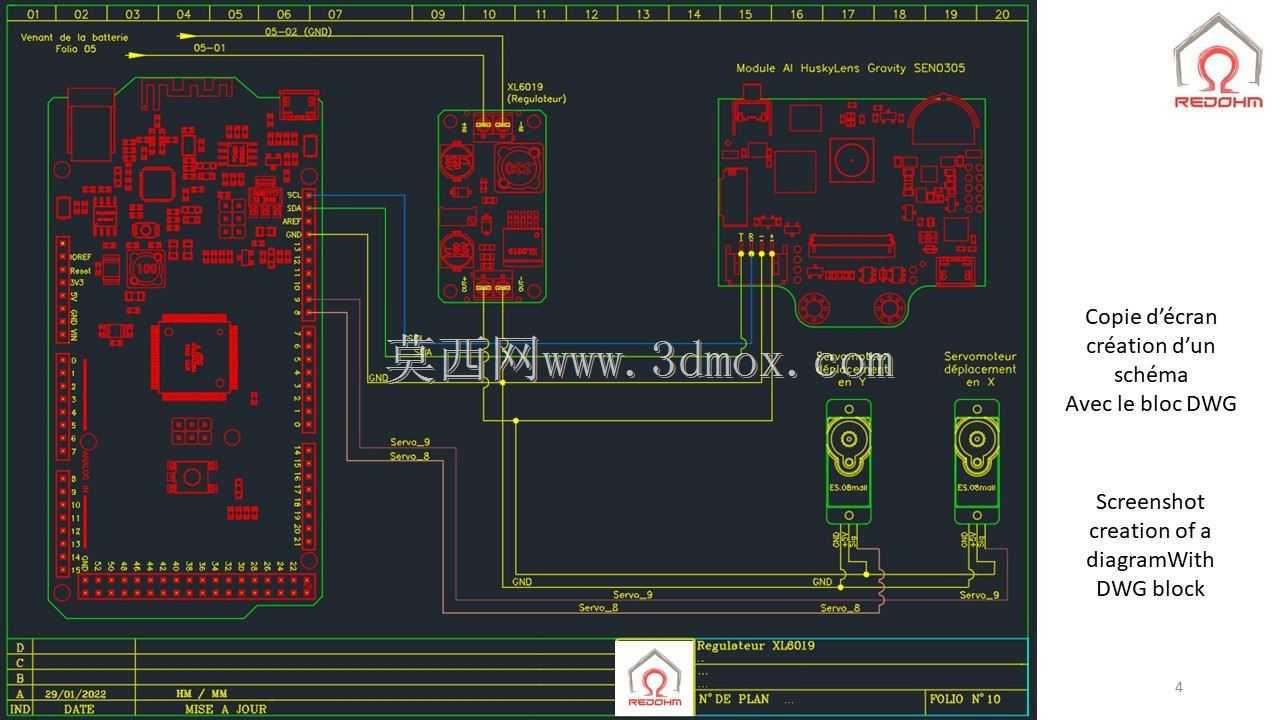

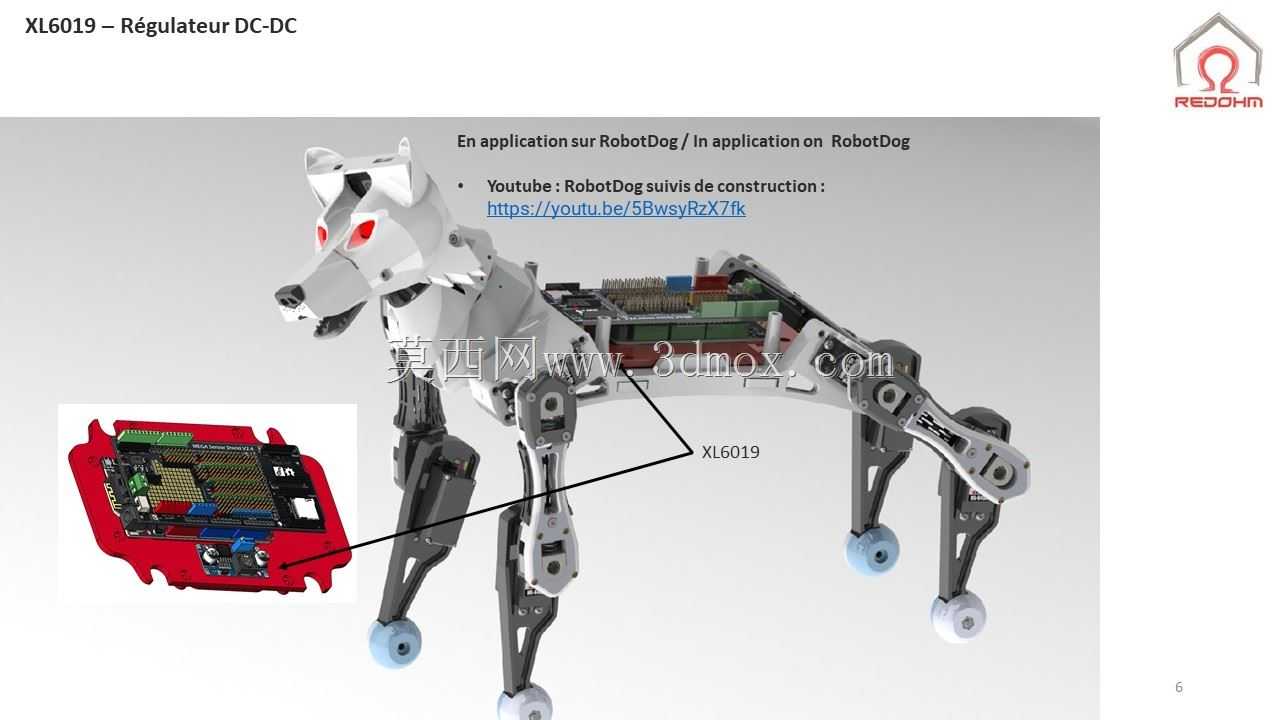

才需要在升压电感位置预留辅助散热的安装空间。做三维建模的时候,要准确还原每个元件的实际高度,比如顶部的电解电容、立式电感的高度尺寸,避免装机时和设备外壳、上层板卡发生结构干涉,接线端子的插拔空间也要预留足够,保证接插端子时手部或者工具的操作空间不会被周边结构挡住。板上预留的电源指示灯位置做了导光结构的适配空间,安装在封闭壳体内时可以直接外接导光柱把电源状态指示引到壳体面板上,不用额外改装指示灯电路。这个模块既可以用在学生电子设计竞赛的作品供电部分,也能集成到小型工控设备的内部供电回路里,甚至可以作为车载电子改装的电压转换单元使用,结构设计上兼顾了通用安装场景的兼容性,不需要针对特定设备做大幅度的结构修改就能直接集成,元件选型和布局都经过实际带载验证,长时间工作的稳定性有足够保障,建模时还原的所有安装尺寸、元件边界都和实物一致,导入装配体后可以直接做干涉检查和安装模拟,不用反复核对实物尺寸调整模型参数。
- 全部评论(0)
- 模板大小: 18.31 MB
- 售价:5金币
- 下载次数: 20
- 系统要求: STEP / IGES,Rendering,AutoCAD
- 软件分类: 传感器
