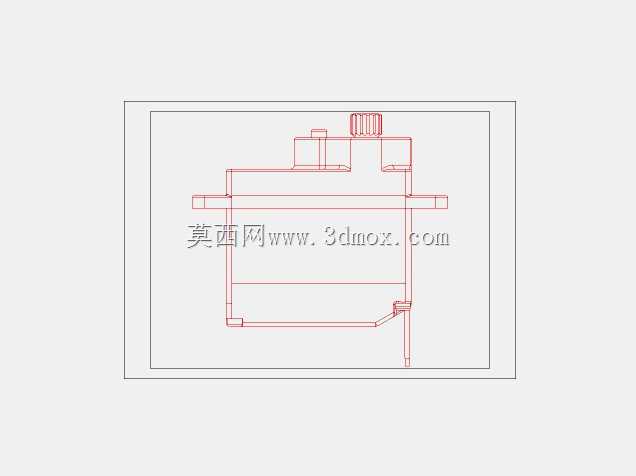

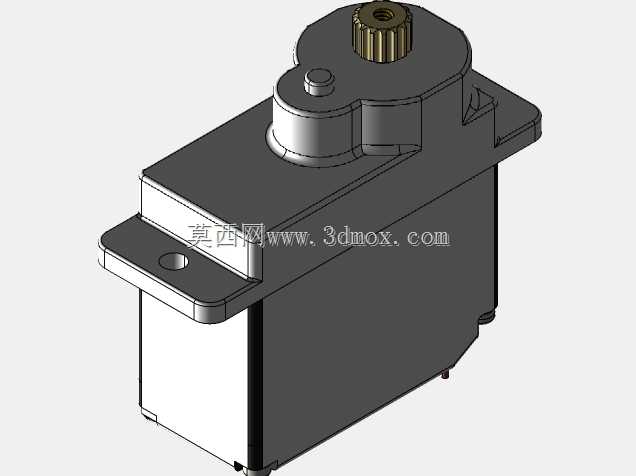

ES08MA微型金属齿轮伺服舵机结构

　　这款微型伺服执行元件常被用于小型航模舵面控制、桌面级机械臂关节驱动、教育类机器人动作执行、小型智能小车转向机构等场景，在对安装空间有严格限制、输出扭矩需求适中的轻载执行场景中适配性极强。从结构设计来看，其采用金属齿轮组传动方案，相比同尺寸塑料齿轮舵机，抗冲击能力与传动精度都有明显提升，能承受频繁正反转带来的齿面载荷，避免长时间运行后出现齿隙过大、打齿失效的问题。外壳采用高强度工程塑料注塑成型，上下壳体通过定位柱与自攻螺丝组合固定，接缝处做了贴合止口设计，既能阻隔日常使用中的灰尘进入内部齿轮腔与电位器腔，也能保证整体结构的装配同轴度，减少传动过程中的额外阻尼。输出轴采用金属材质，轴端设计有标准十字舵盘安装孔位，

　　兼容市面上通用的微型舵盘、摇臂配件，输出轴的径向跳动量控制在极小范围内，保证位置控制的重复精度。两侧的安装耳预留了标准圆形安装孔，孔位间距符合微型舵机的通用安装规范，安装时可通过M2规格螺丝直接固定在设备的安装支架上，不需要额外设计转接结构，能大幅缩短结构设计阶段的适配周期。内部电路与驱动模块集成在壳体下半部分，电位器与输出轴直接联动，实时反馈输出轴的转角位置，形成闭环位置控制，在额定负载下能稳定保持设定角度，不会出现负载偏移导致的角度漂移。设计过程中重点平衡了整体体积与输出性能的关系，整体外形方正，边角做了圆弧过渡处理，既不会在紧凑安装空间内与周边结构产生干涉，也能在批量装配时提升组装效率。齿轮组的传动比经过匹配调校，

　　在保证输出扭矩满足轻载场景需求的同时，也兼顾了空载转动速度，不会出现响应迟滞的问题。出线端采用标准三线接口定义，分别对应电源正、电源地与信号输入，兼容市面上主流的伺服控制器输出接口，接线时不需要额外改线，直接插接即可完成电气连接。在实际选型应用中，需要注意安装边界的预留，除了本体的安装空间外，还要预留出线端的走线弯折空间，以及输出舵盘的转动空间，避免舵机转动过程中摇臂与周边结构发生碰撞。同时其金属齿轮组在装配时已经预涂了润滑脂，日常使用不需要额外拆解维护，能降低后期的运维成本。在小型仿生机器人的关节设计中，这款舵机的重量较轻，不会给整体结构带来过多的负载负担，配合对应的控制程序，可以实现流畅的多自由度动作输出；在航模应用中，其响应速度足以支撑固定翼航模的舵面快速调整，保证飞行过程中的姿态控制精度。
