16位I2C总线模数转换传感器模块结构设计

项目分类:传感器 发布时间:2022-03-28 ID:587044
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计
  • 16位I2C总线模数转换传感器模块结构设计

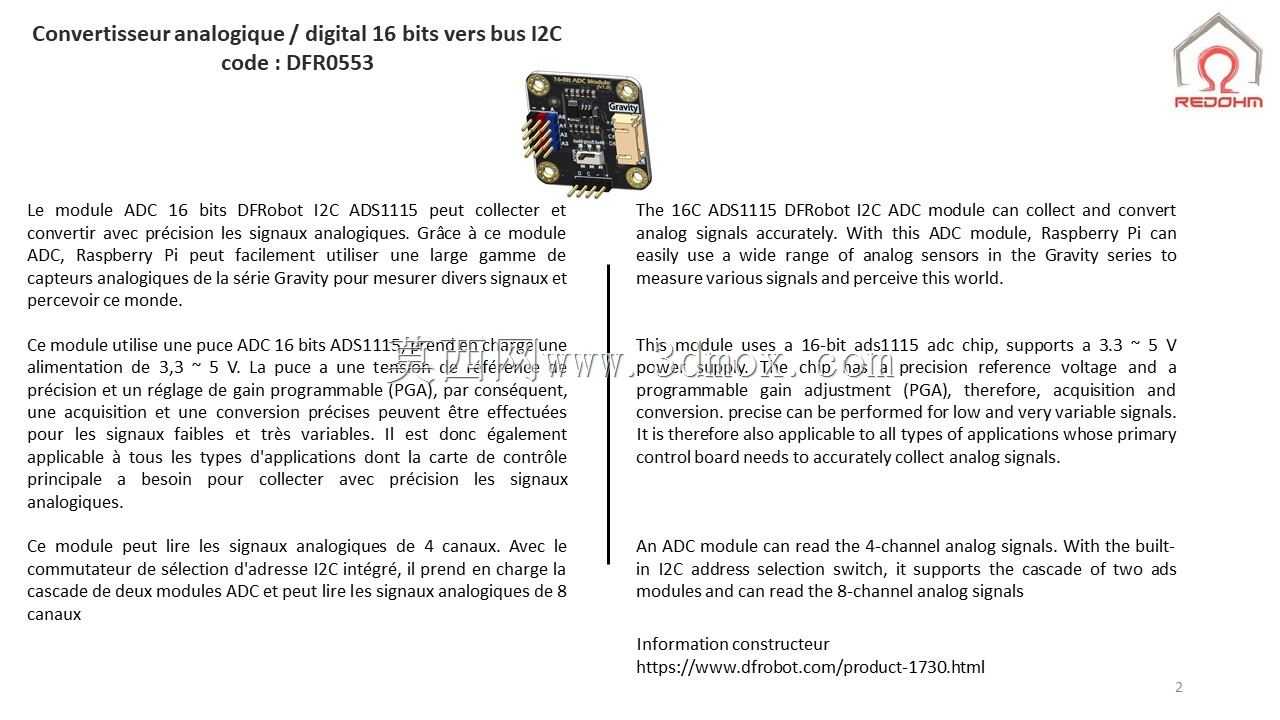

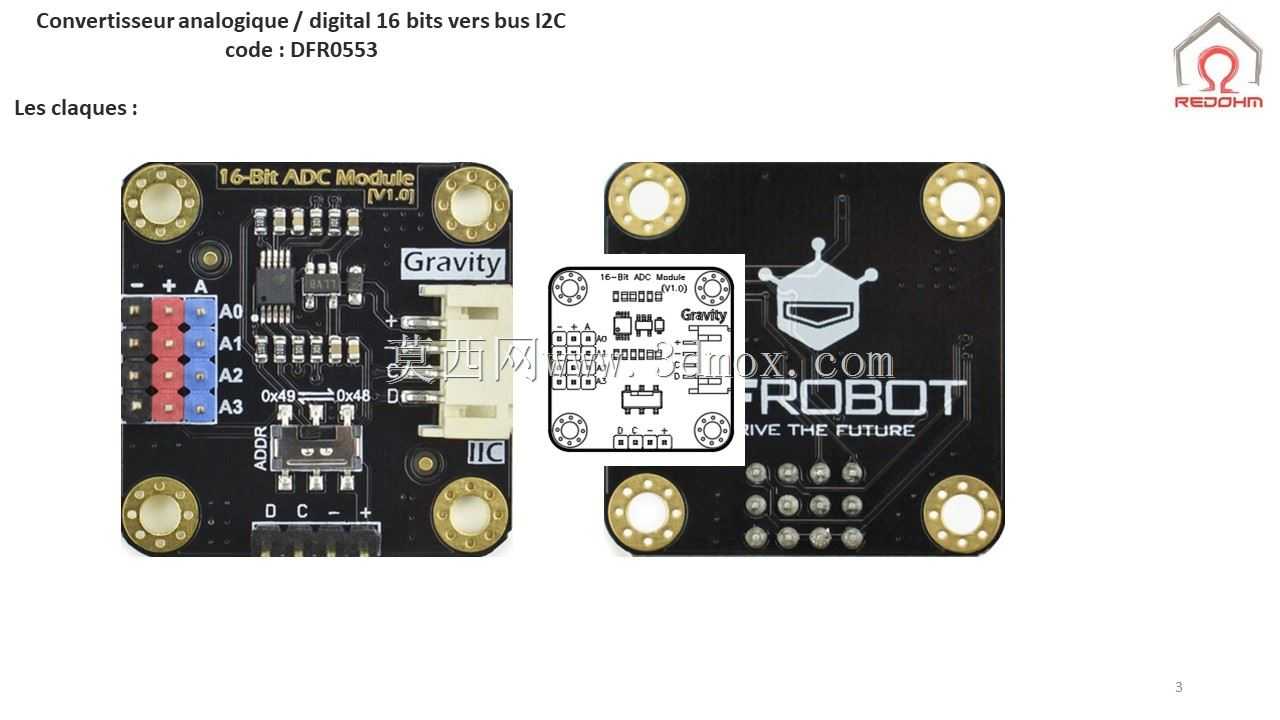

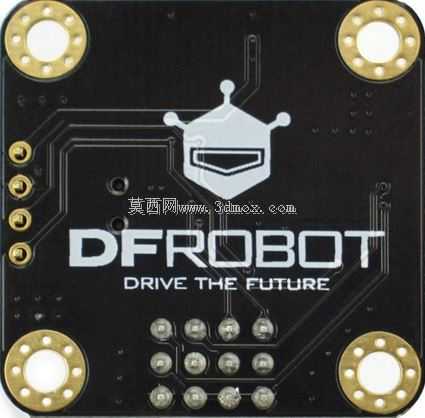

  在工业测控、嵌入式开发、小型实验装置搭建场景里,模拟信号到数字信号的转换是数据采集链路的核心环节,这款16位分辨率的I2C总线模数转换模块,正是针对小体积、低复杂度的信号采集需求设计的功能单元。从实际使用场景来看,它常被集成在小型环境监测节点、桌面级实验测试装置、简易机器人感知单元中,用来将电压型模拟传感器输出的连续信号转换为控制器可识别的数字量,适配0-5V范围的模拟输入,能满足多数常规模拟传感信号的采集精度要求。设计过程中优先考虑了安装适配性,模块采用标准的Gravity接口布局,板体四角预留了固定安装孔,可直接通过M2螺丝固定在亚克力支架、铝型材安装面或者PCB堆叠结构上,安装孔位间距匹配通用电子模块的通用安装规范,

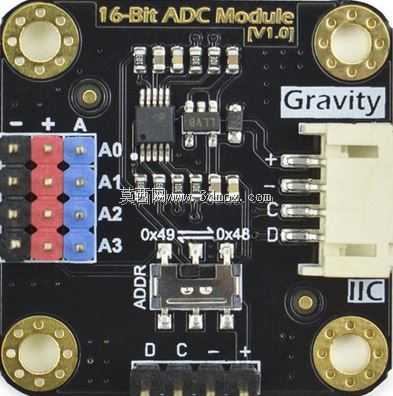

  不需要额外设计定制转接件就能完成装配。板载元件布局做了信号完整性优化,ADC主芯片布置在板体中心区域,输入接口、I2C通信接口分置板体两侧,避免模拟输入走线与数字通信走线平行排布带来的串扰,电源输入端预留了滤波电容焊位,可根据实际使用场景的电源纹波情况选择焊接适配容值的滤波元件,提升采样稳定性。模块的外形尺寸控制在常规小型功能板的范围内,板体边缘做了圆角处理,避免装配过程中剐蹭周边线路,接插件选用标准的2.54mm间距排针与防反接插座,既支持面包板快速搭线验证,也支持成品设备里的线束直插连接,不需要额外焊接转接头。从功能实现逻辑上,模块通过I2C总线与主控单元通信,地址选择引脚预留了配置焊盘,

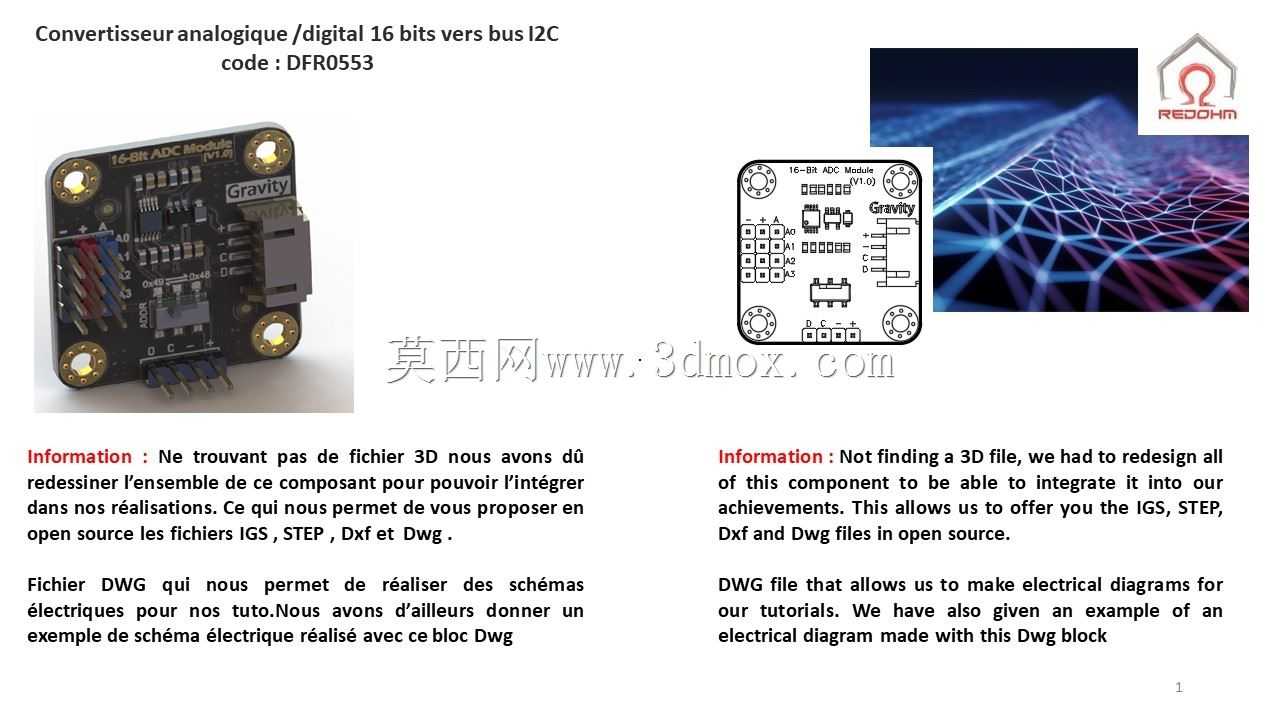

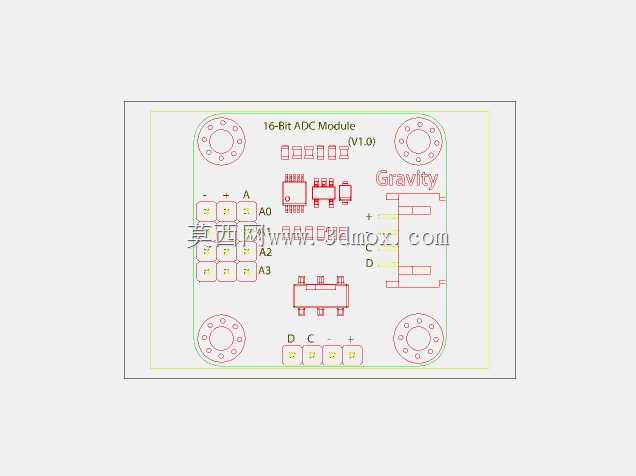

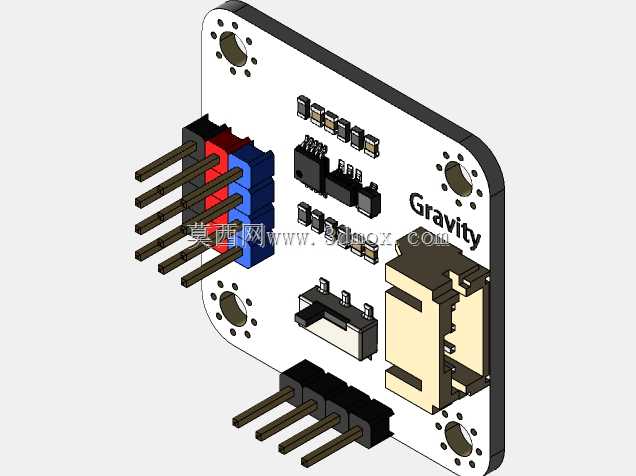

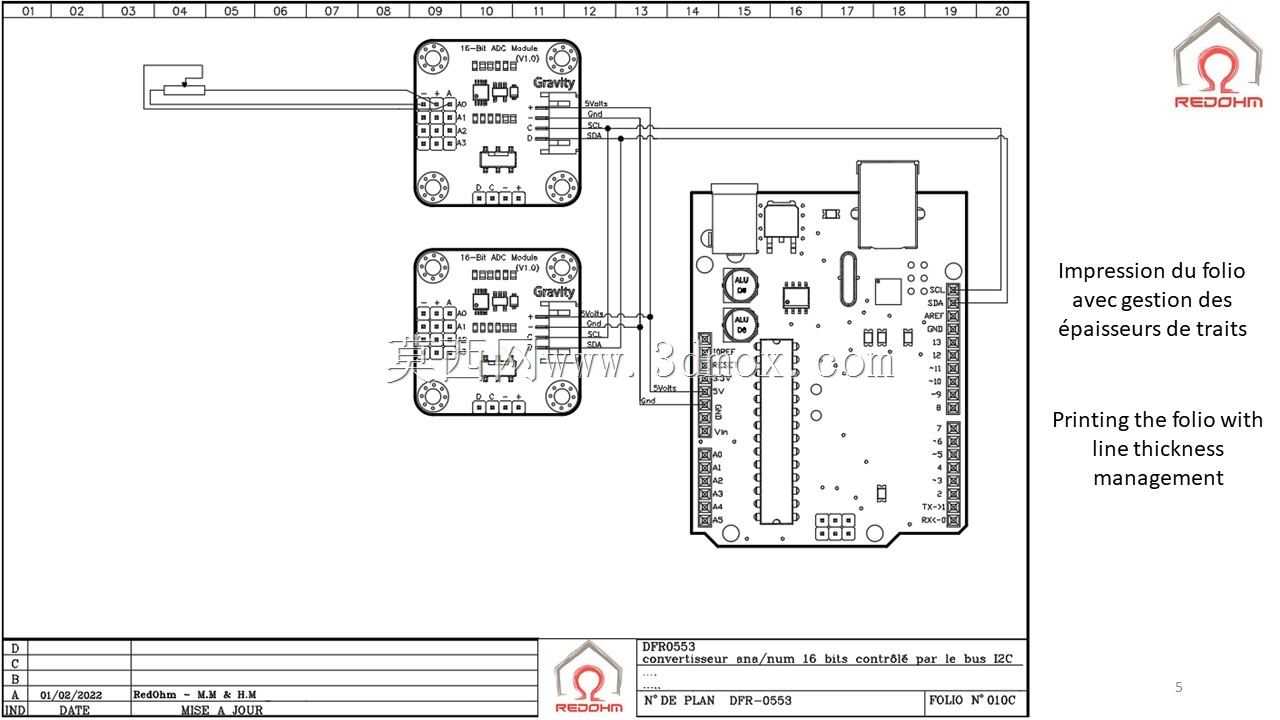

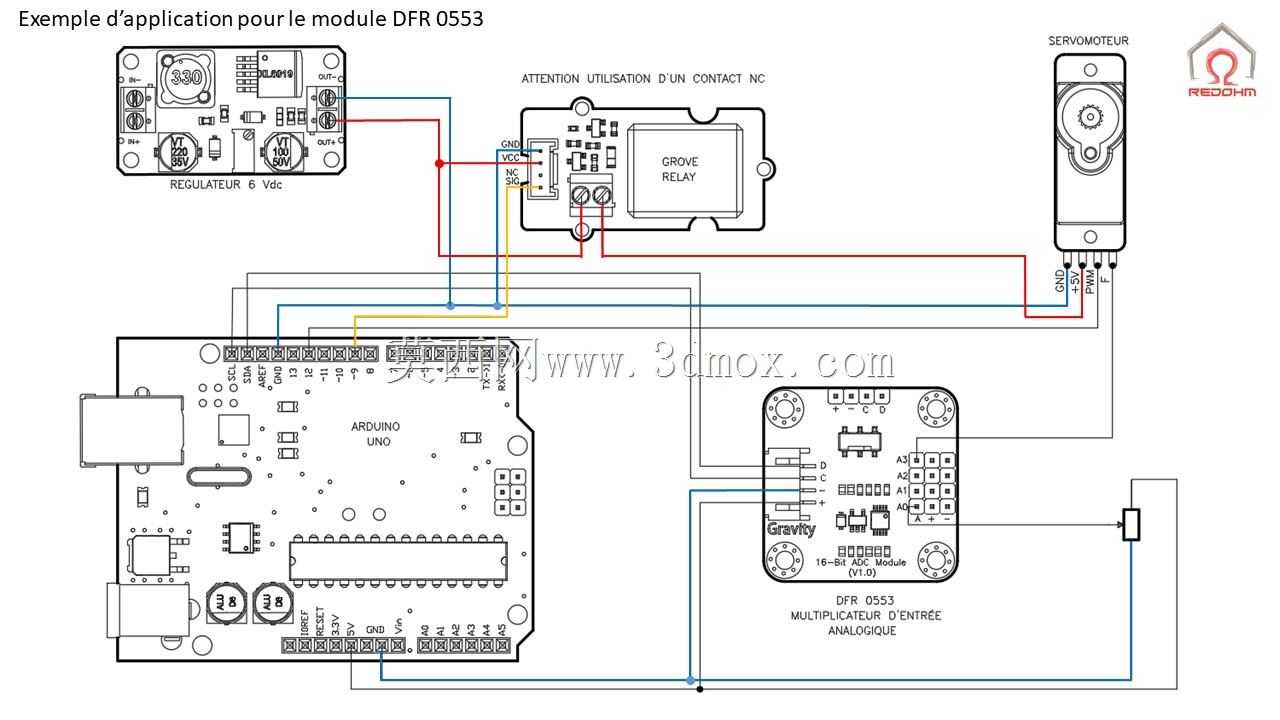

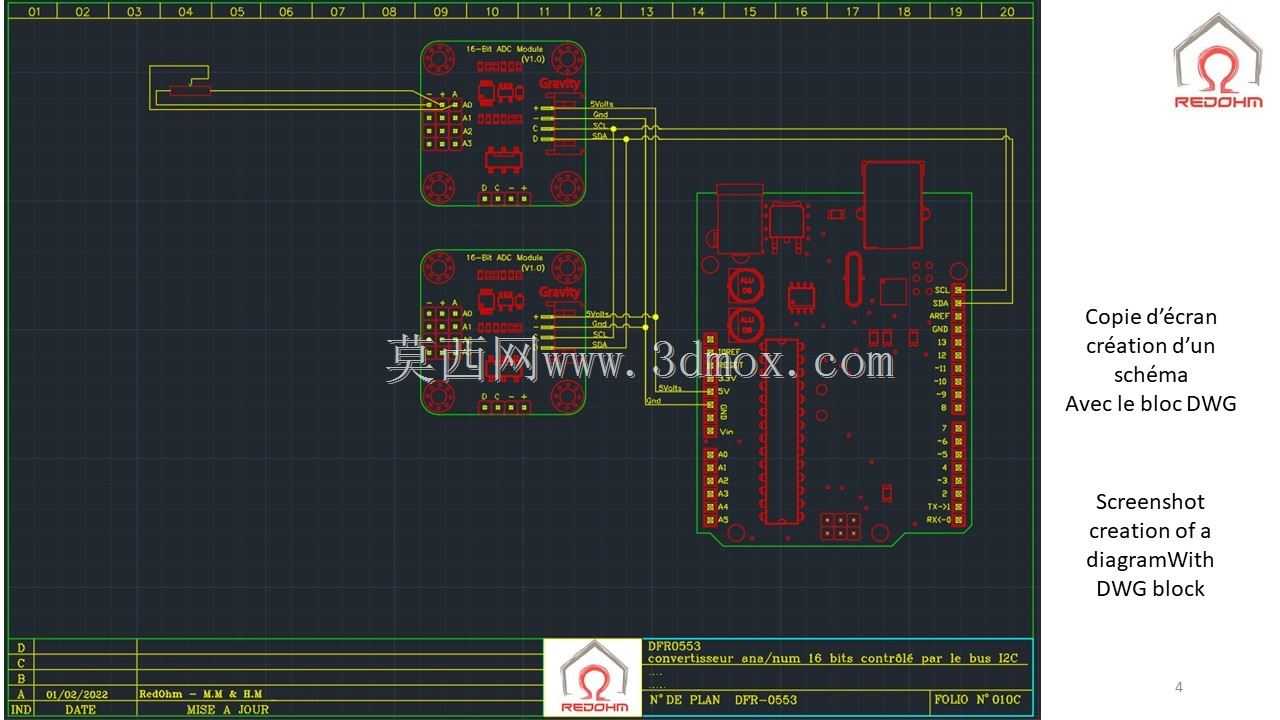

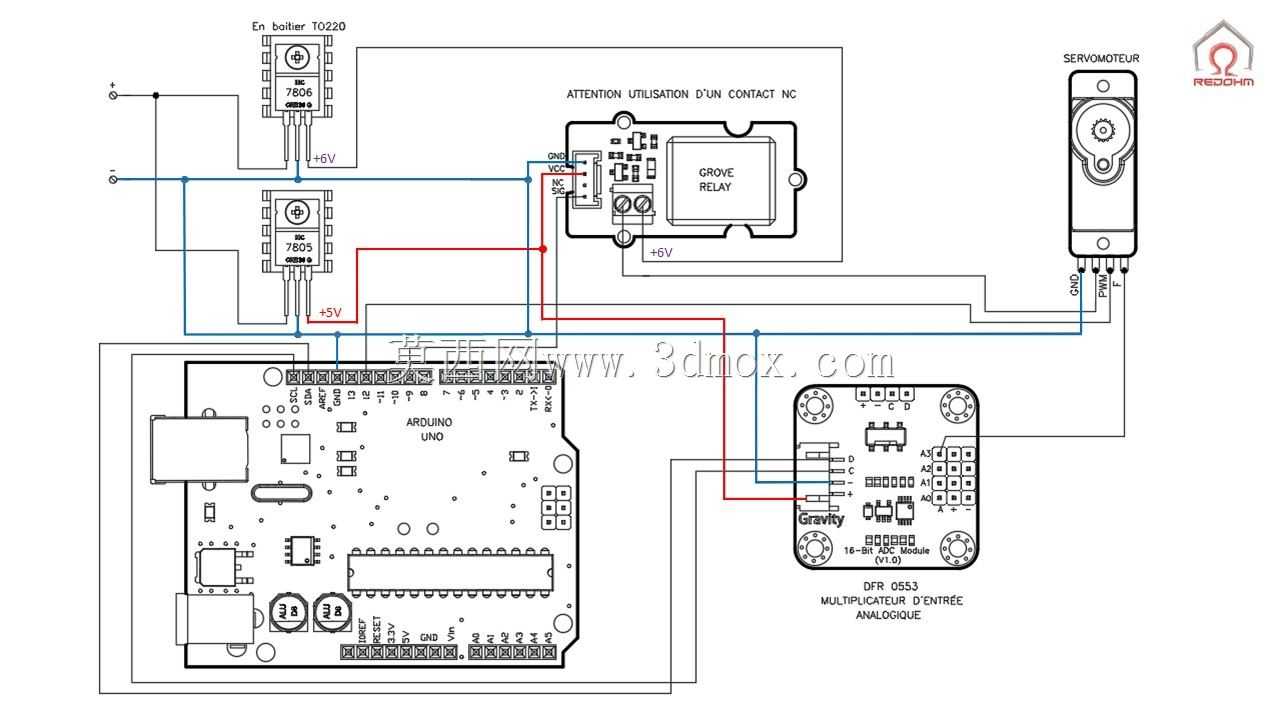

  最多可支持8个同类型模块挂载在同一条I2C总线上,满足多通道模拟信号同步采集的扩展需求,不需要额外增加通信总线资源。设计时还同步考虑了电气原理图的适配性,配套的线路设计可直接嵌入到整体设备的电气图纸中,方便结构设计人员在做整机三维布局时,同步完成电气连接的校验,避免结构装配与线路布置出现干涉。在做三维建模时,对板上所有元件的高度都做了实测还原,最高的接插件高度、主芯片的封装高度都按实际尺寸建模,方便在整机装配仿真时校验模块上方的预留空间是否满足装配要求,避免出现外壳与板载元件干涉的问题。模块的安装边界也做了明确标注,固定孔位的沉头深度、接插件的插拔预留空间都在模型里做了对应体现,结构设计人员可以直接将模型调入装配体,不需要额外测量尺寸就能完成布局。
