十轴惯性测量传感模块结构设计

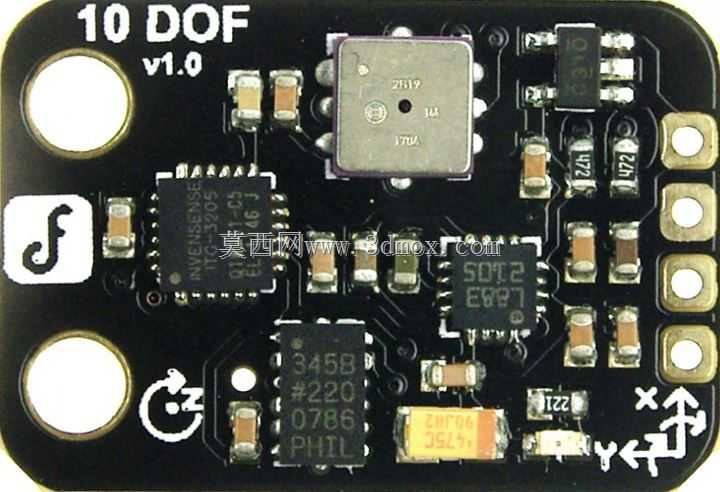

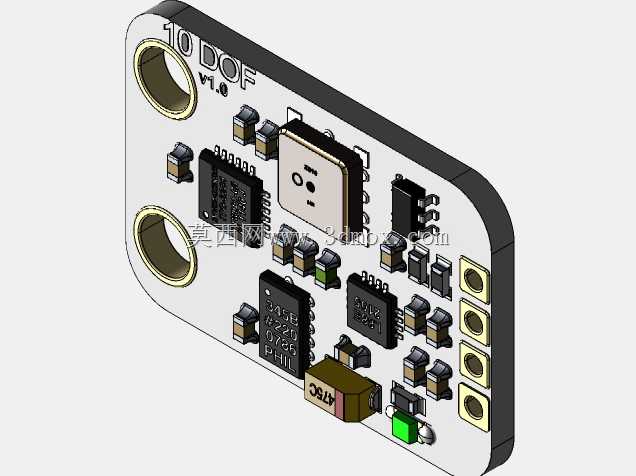

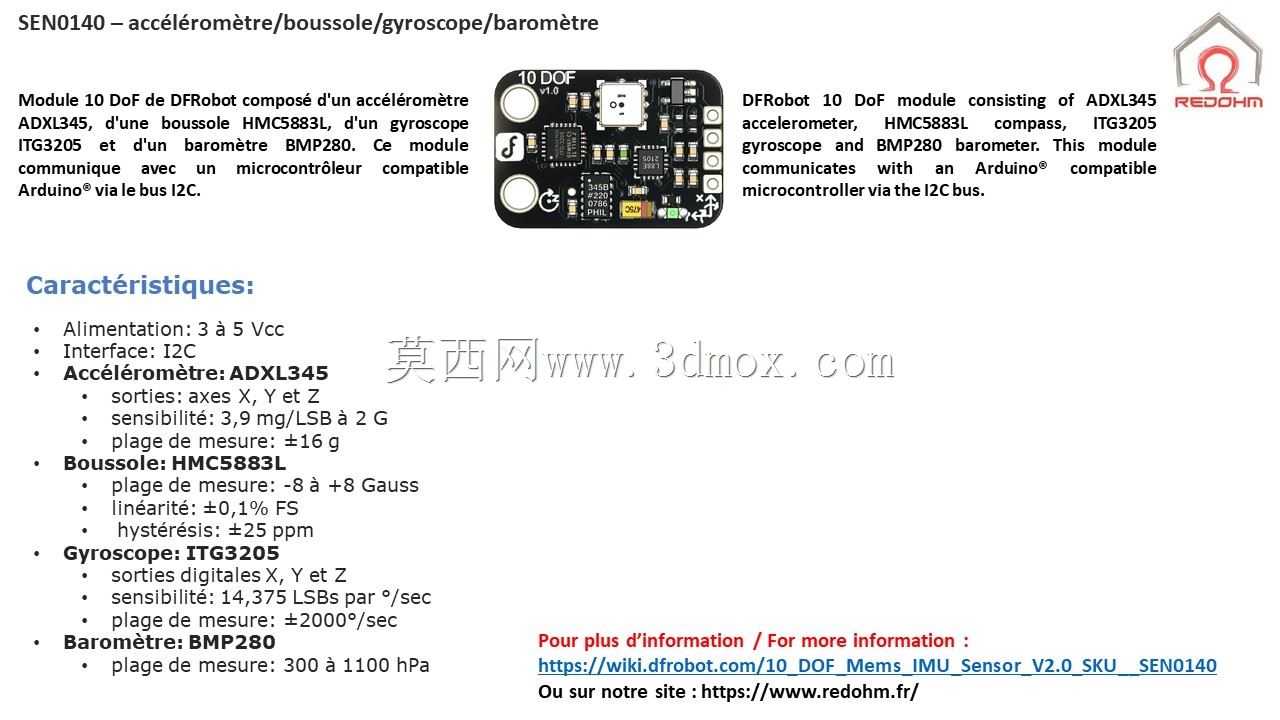

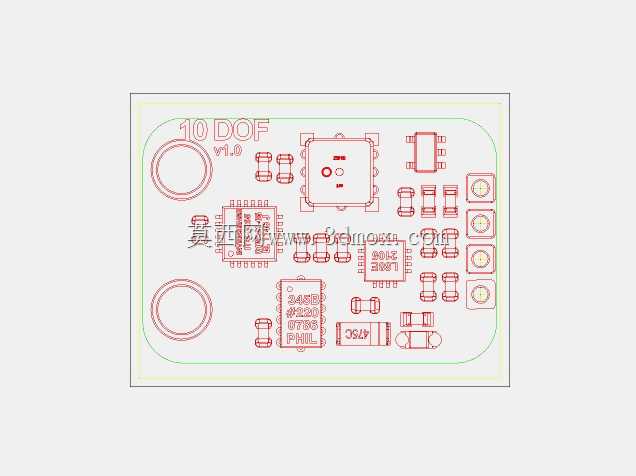

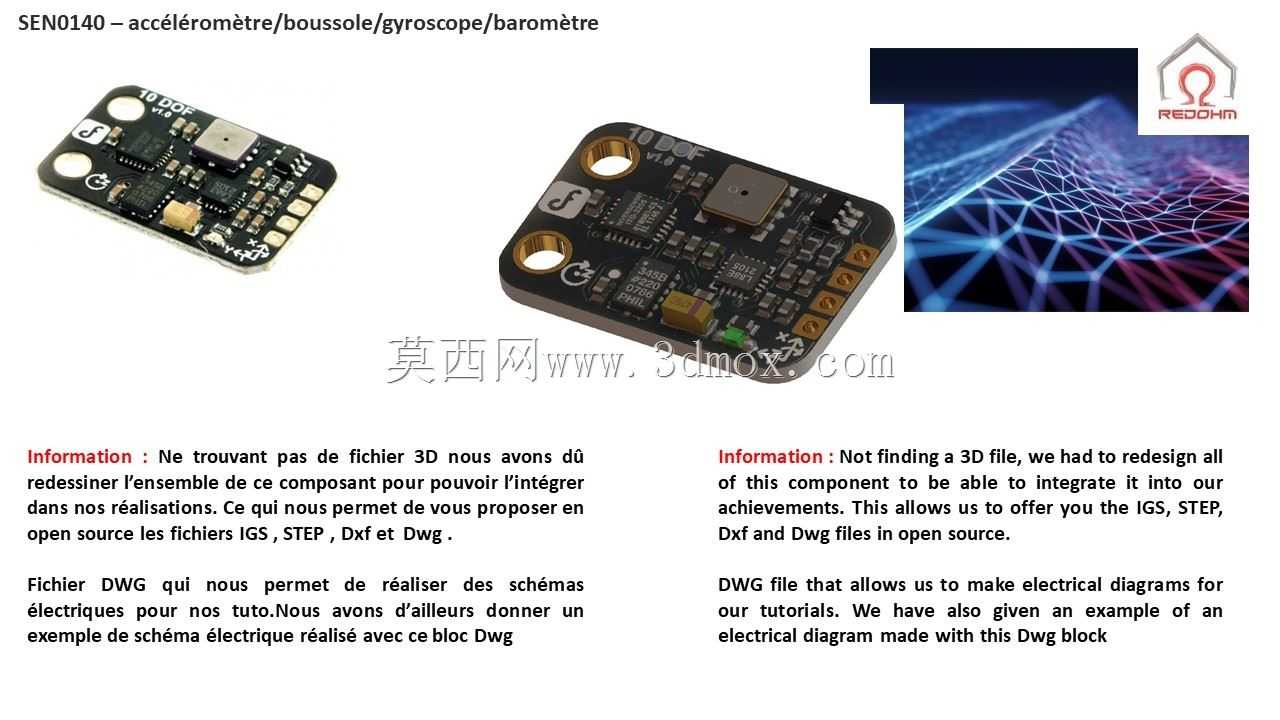

　　在小型智能装备、可穿戴运动设备、微型无人机以及教学实验平台的开发过程中，多参数融合的惯性传感单元是姿态解算、运动状态采集的核心硬件，这类集成多类传感元件的模块，其结构设计直接影响到安装适配性、测量精度以及整机的集成效率。本次涉及的这款集成传感模块，将三轴加速度检测、三轴角速度检测、三轴磁场检测与气压高度检测功能整合在单块PCB基板上，核心传感芯片布置在基板中心区域，避开边缘安装孔的应力传导路径，减少装配紧固过程中基板形变对芯片测量精度带来的干扰。模块整体采用矩形板状结构，对角设置两个金属化安装孔，孔位间距适配常用的小型嵌入式设备安装标准，安装孔周边做了露铜加固处理，既可以通过铜柱实现绝缘支撑安装，也能配合M2规格的螺丝完成刚性固定，

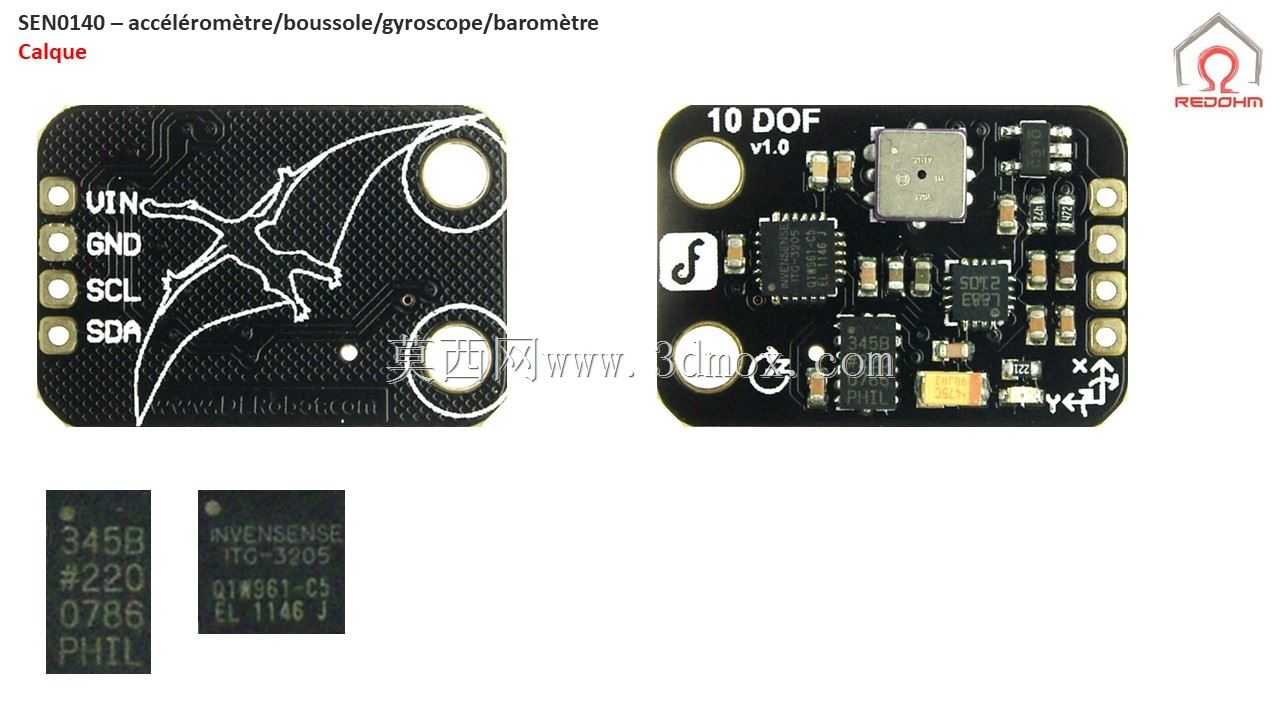

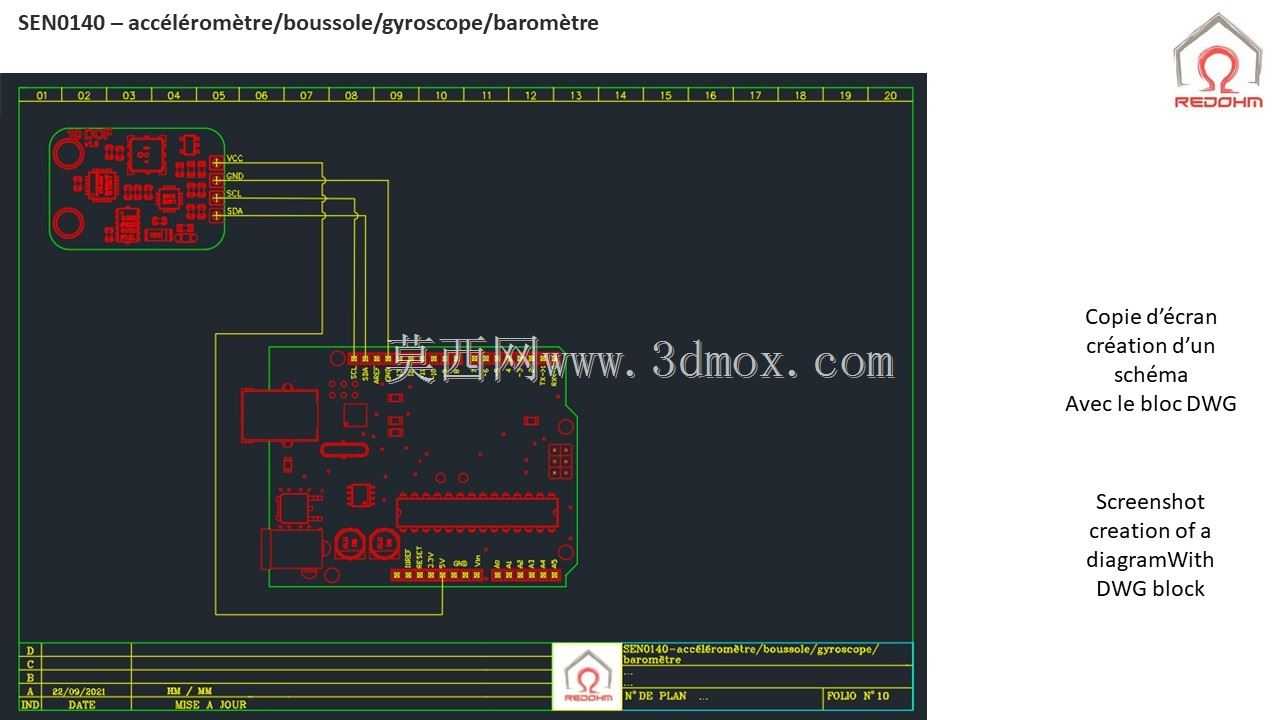

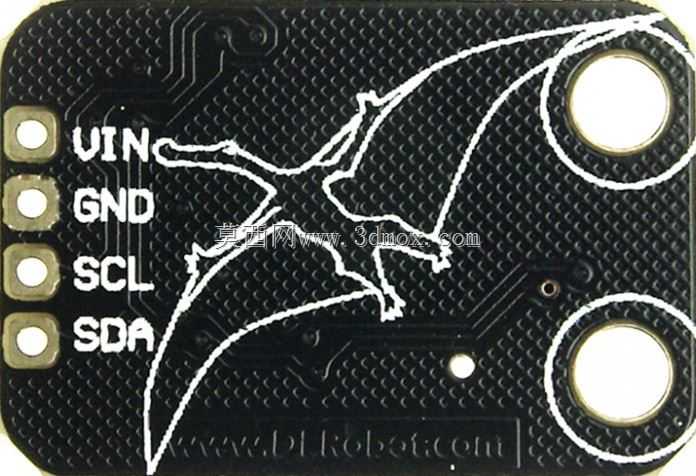

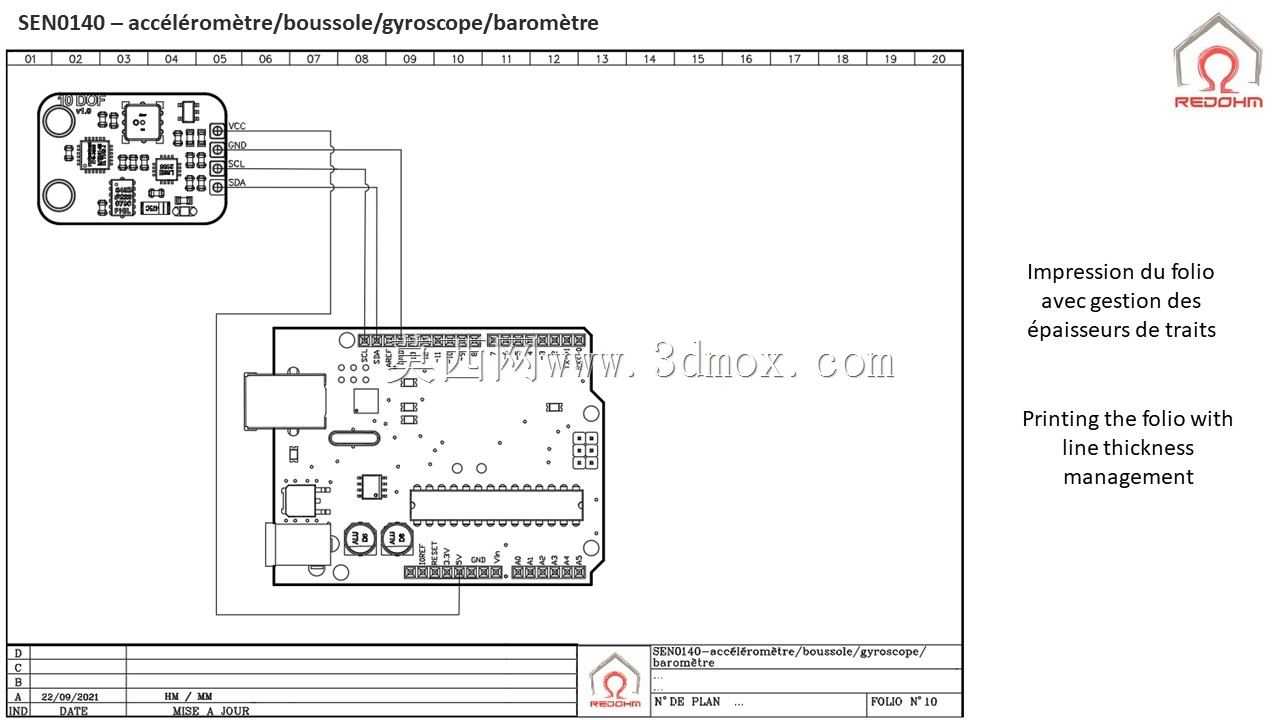

　　安装后模块整体突出安装面的高度控制在较低范围，不会占用过多的设备内部竖向空间，适配紧凑堆叠的硬件布局需求。从实际工程应用角度看，这类模块的结构设计需要兼顾电气连接便利性与结构防护性，模块侧边排布的焊盘接口采用等间距设计，既可以直接焊接排针实现与开发板的插装连接，也可以通过飞线方式嵌入到空间受限的定制设备内部，接口定义遵循通用的I2C通信标准，硬件适配门槛较低。在设计还原过程中，需要重点关注核心传感芯片的外围元件布局，模块上的去耦电容、上拉电阻均紧贴对应引脚布置，减少信号传输路径上的干扰，同时PCB板边缘做了圆角处理，避免装配过程中板边毛刺划伤相邻线路或者操作人员。模块表面的丝印层清晰标注了接口定义、安装方向标识，

　　能够帮助装配人员快速识别安装朝向，避免反向安装导致的坐标轴定义错位，减少前期调试的纠错成本。对于需要做运动姿态采集的设备来说，这类模块的安装位置通常需要尽量靠近设备的质心，因此其紧凑的外形尺寸能够降低安装位置的选择限制，不需要为模块预留过大的安装空间。气压传感元件对应的板上位置预留了通气孔隙，保证气压检测元件能够与外界空气连通，同时结构上避开了设备内部散热气流的直吹路径，避免气流扰动带来的气压测量误差，进而影响高度解算的精度。在做整机结构集成时，只需要在模块对应的外壳位置预留微小的通气孔即可，不需要额外设计复杂的气路结构。模块整体的元器件排布遵循高低元件分区布置的原则，较高的接插件元件布置在板边区域，较薄的核心芯片布置在板中心，既方便生产过程中的贴片加工，也能减少整机堆叠时的元件干涉风险。
