单模千兆GBIC光接口转换模块结构

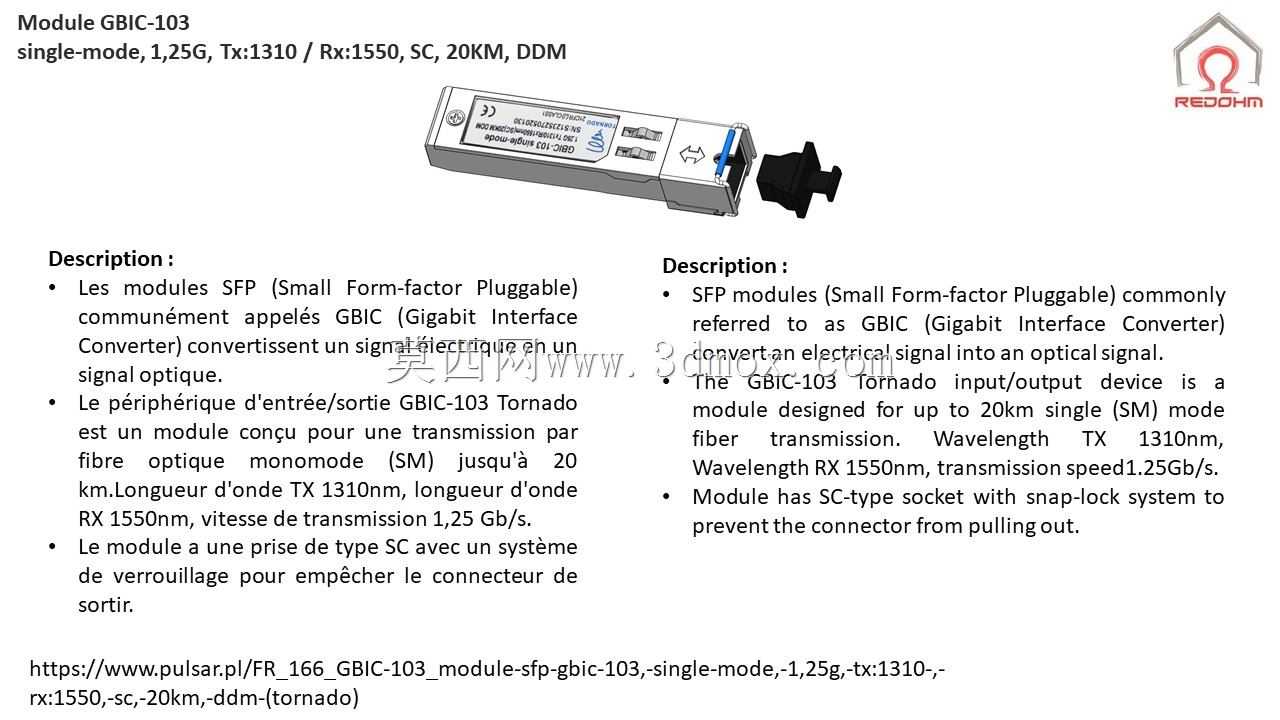

　　在光纤通讯链路搭建、工业光传输设备集成的场景里，这类GBIC接口转换模块是机架式交换机、光端机设备上的常用插拔部件，主要承担光电信号转换的核心功能，实现长距离光信号与设备端电信号的双向传输，适配单模光纤的长距传输需求，可覆盖20公里级的光信号传输链路，满足园区间骨干光网、工业现场长距光通讯的部署要求。

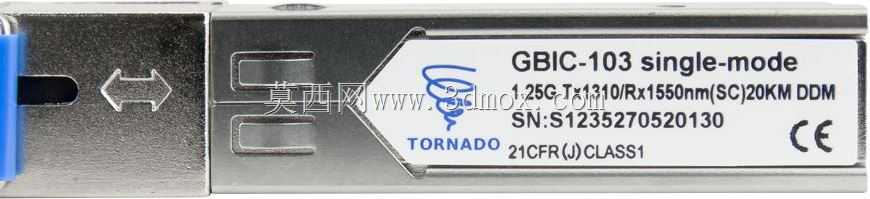

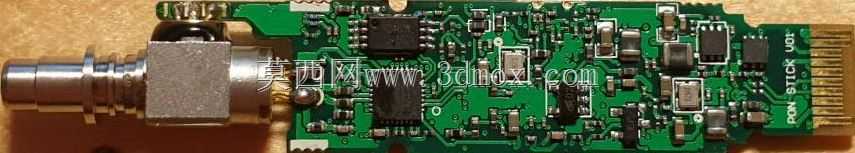

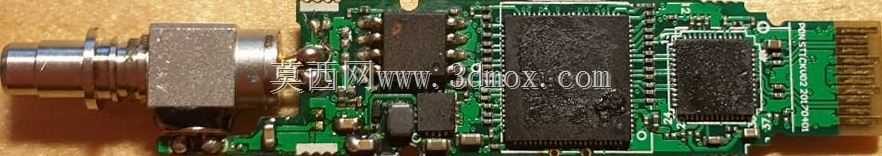

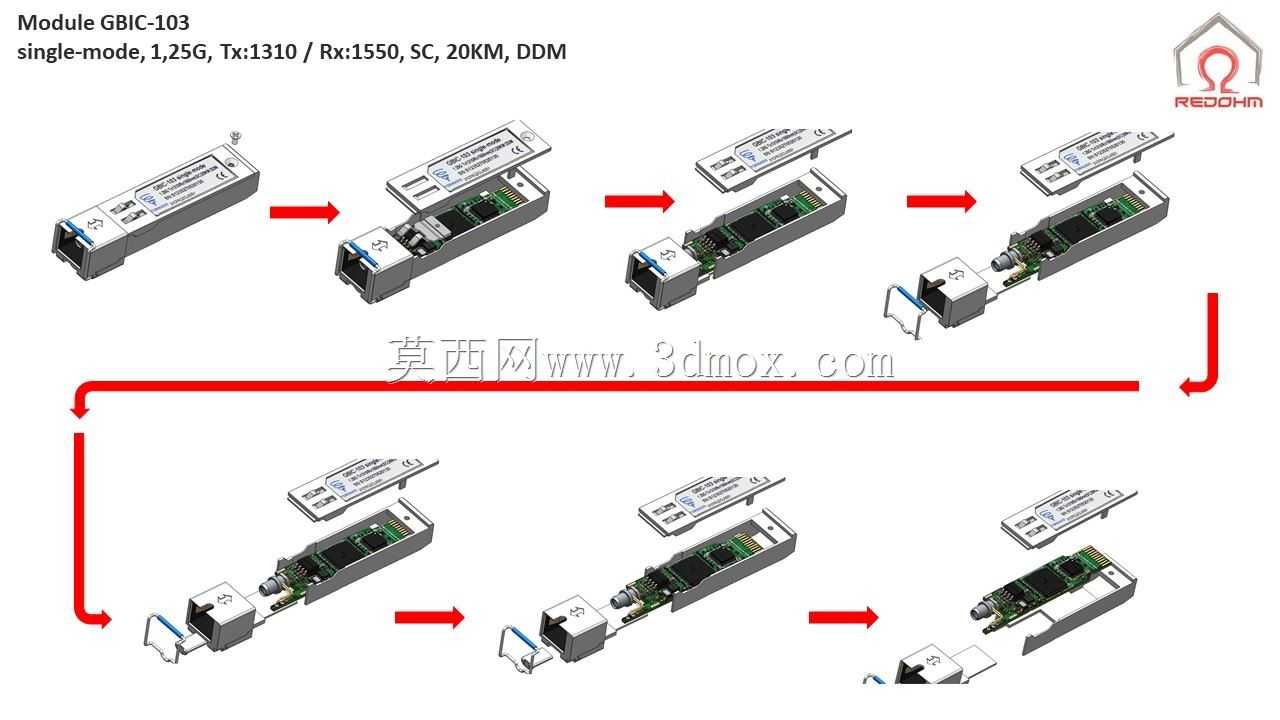

　　从结构设计角度看，该模块采用标准GBIC封装尺寸，外壳做了屏蔽金属壳体设计，既可以抵御外部电磁干扰对内部光电转换电路的影响，也能避免模块自身工作时的电磁辐射对外围电路造成串扰，壳体表面预留的卡扣结构完全匹配标准GBIC插槽的安装锁止要求，插拔时的行程与阻尼符合通用接口规范，不需要额外定制安装支架，可直接兼容市面主流支持GBIC插槽的通讯设备。内部结构拆分来看，前端是SC型光纤插拔接口，接口处做了防尘适配的结构设计，未插光纤时可搭配防尘塞避免光路端面沾污影响传输效率，接口后端依次耦合光发射、光接收组件，分别对应1310nm发射波长与1550nm接收波长的单模传输规格，电路部分集成了信号放大、DDM数字诊断相关的电路单元，可实现光功率、工作温度等运行参数的实时监测，电路板与壳体之间预留了足够的散热间隙，壳体内壁的导热接触面可将工作时产生的热量快速传导到设备插槽的金属框架上，保证长时间连续工作时的温度稳定性。

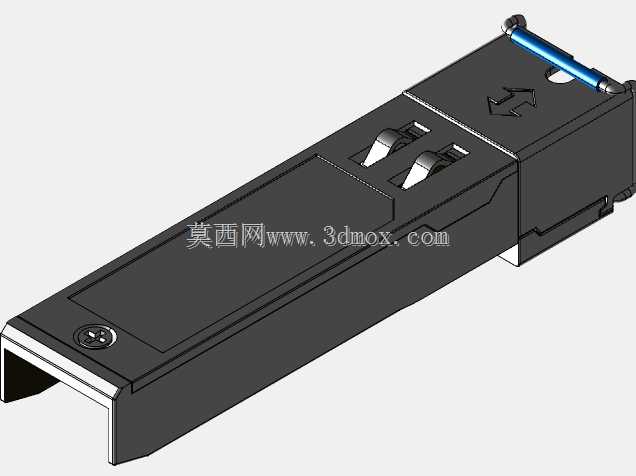

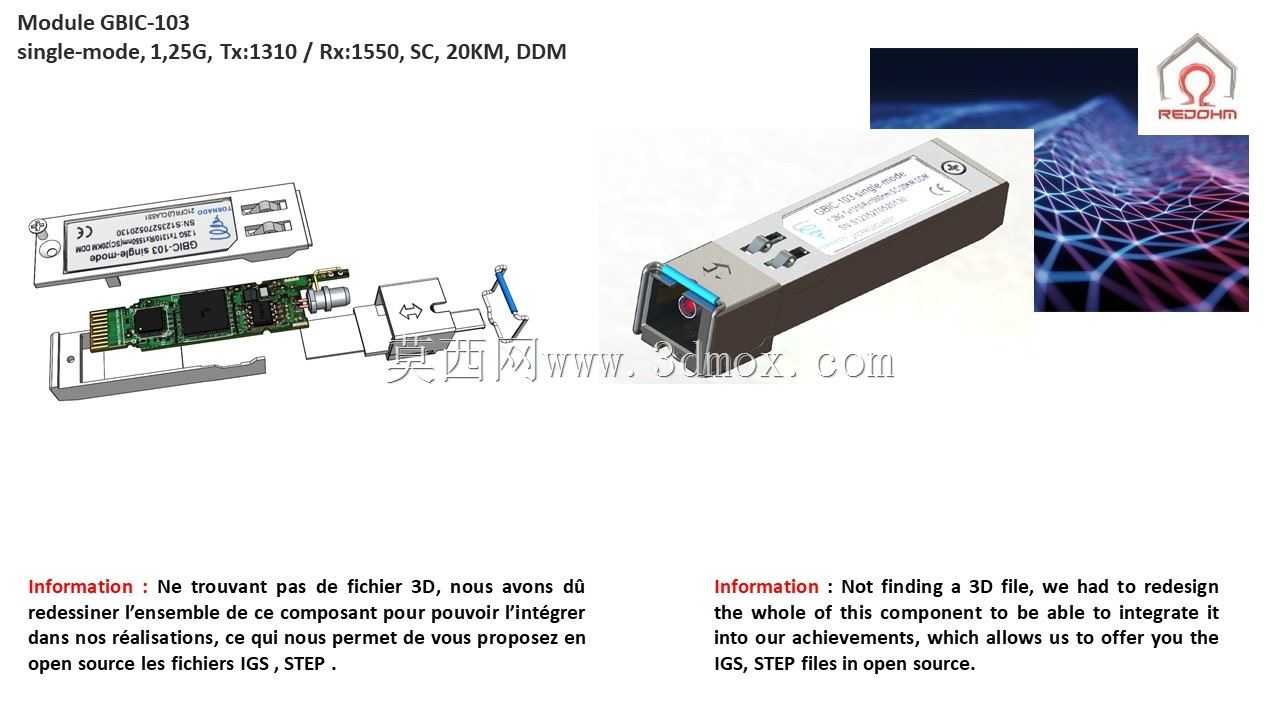

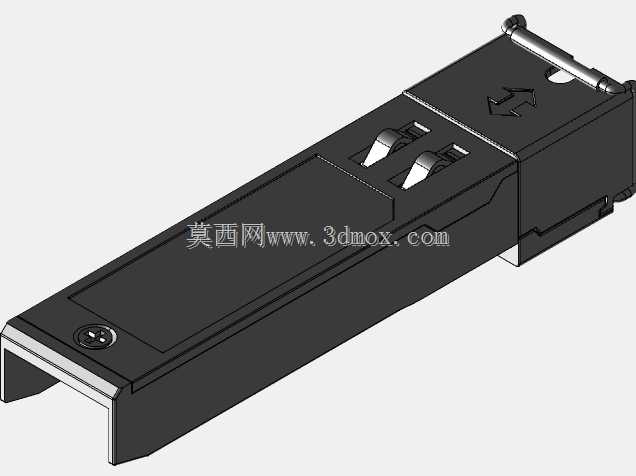

　　建模过程中重点还原了模块的安装边界尺寸，包括总长度、接口端的定位凸台尺寸、尾部金手指的排布位置与插拔导向结构，所有配合面的公差都按照通用接插件的行业标准做了预留，在做整机设备的装配仿真时，可直接将该模型导入装配体，验证插槽周边的结构避让是否合理，避免出现安装干涉、插拔行程不足的问题。模块外壳的表面标识、接口处的颜色标识也做了对应还原，可直接用于设备BOM展示、装配指导文档的可视化配图，不需要额外做外观修饰。对于做通讯设备结构设计的工程师来说，这类标准接插件的精准模型可大幅减少重复建模的工作量，在整机布局阶段就能提前确认光模块插拔时的操作空间，以及光纤走线的弯曲半径预留是否满足要求，避免后期样机试制时出现结构干涉需要重新改模的问题。
