叶轮类塑料件注塑型腔加工模具结构

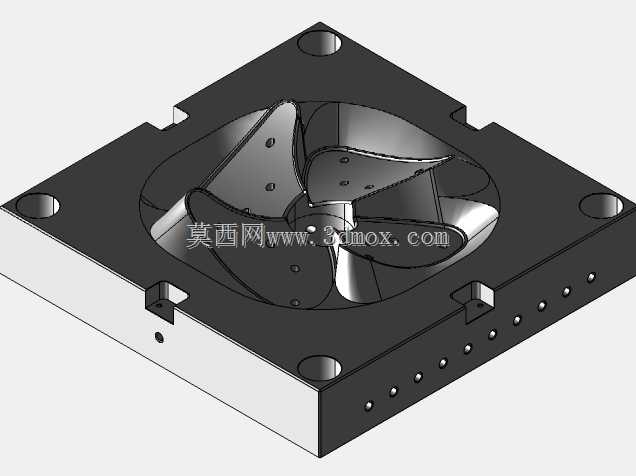

　　这套模具针对带曲面叶片的叶轮类塑料注塑件设计，核心成型区域为模仁中部的多叶片曲面型腔，日常生产中适配卧式注塑机装夹，可完成带复杂流道曲面的小型塑料叶轮的批量注塑成型，产出的塑件多用于小型流体输送设备、散热组件的动力叶轮部件，能满足普通民用小流量流体泵、微型散热风轮的塑件精度要求。从结构设计逻辑来看，模架采用标准方正模坯布局，四周预留的吊装、锁模孔位完全适配常规三板模的装夹边界，模架侧边排布的多组孔位为冷却水路的进出接口，可在注塑过程中实现模仁区域的均匀温控，避免叶片薄壁区域出现冷却不均导致的翘曲变形。型腔部分的曲面完全贴合叶轮叶片的扭转角度，每个叶片的成型面都做了顺滑过渡处理，没有加工残留的棱角，能保证注塑充模时熔料的流动顺畅，

　　减少叶片边缘缺胶、熔接痕的出现概率。模架四角的导柱孔位做了同轴度公差约束，合模时可保证动定模的精准对位，避免型腔错位导致的塑件飞边问题，模仁与模架的配合采用嵌入式装配，后期如果需要更换不同参数的叶轮型腔，只需拆卸更换模仁镶件即可，不用整体更换模架，能降低多规格产品生产的模具成本。在实际加工层面，这套型腔结构可通过三轴加工设备完成粗加工与半精加工，曲面精加工阶段需配合合理的刀路规划，保证叶片曲面的表面粗糙度达到脱模要求，减少后续抛光的工作量。模具的顶出机构布局避开了叶片薄壁区域，顶针点位设置在叶轮轮毂的厚壁位置，可避免顶出过程中塑件出现顶白、变形的问题，流道开设在模架的分型面位置，采用侧浇口进料，进料点设置在叶轮轮毂边缘，

　　充模时熔料可顺着叶片曲面均匀流向型腔各个边缘，保证每个叶片的填充密度一致，减少成型后的内应力。整套模具的安装尺寸完全适配常用的120吨级卧式注塑机的容模空间，锁模受力点均匀分布在模架四周，生产过程中不会出现模架受力变形的问题，冷却水路的排布距离型腔表面的距离保持一致，可将成型周期控制在合理区间，提升批量生产的效率。
