3D打印轨道式挤出送料机构

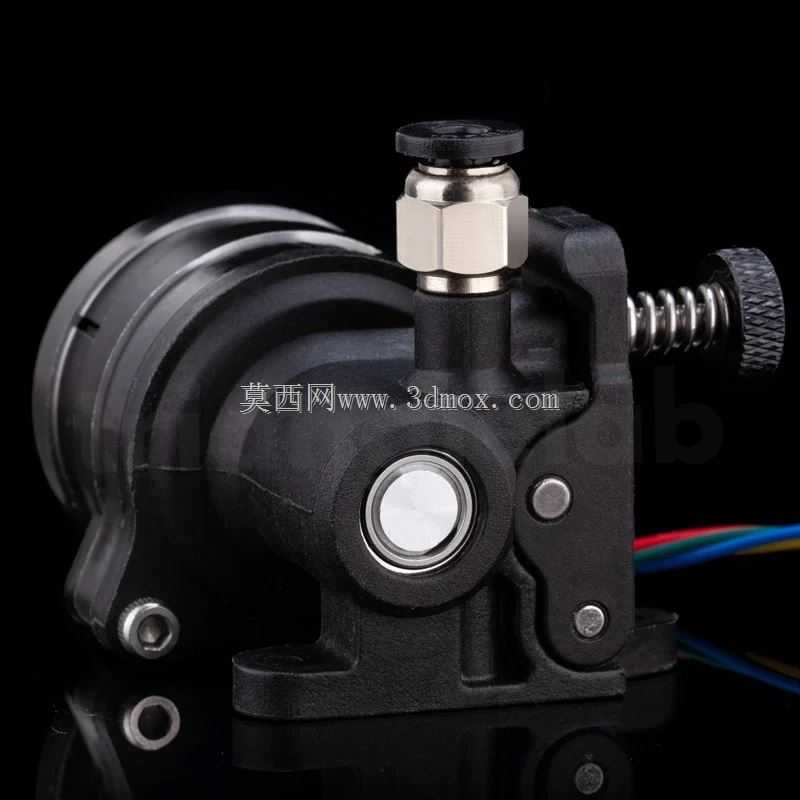

　　这款轨道式挤出送料机构，是面向桌面级FDM熔融沉积成型3D打印设备开发的核心送料执行部件，主要承担打印过程中热塑性耗材的稳定推送、精准送进功能，适配常规1.75mm直径的PLA、ABS、PETG等各类通用打印耗材，可直接安装在近程挤出的打印头滑台位置，也可通过远程送料管适配远程挤出架构的打印设备。

　　从实际应用场景来看，这类轨道式挤出结构相比传统的单臂压合挤出机构，最大的优势在于送丝过程中耗材受力更均匀，不会出现传统结构常见的耗材偏磨、打滑、啃丝问题，尤其是在打印柔性耗材比如TPU、TPE的时候，轨道式的约束结构可以避免柔性耗材在送料路径中发生弯折拱起，大幅提升柔性耗材的打印成功率。在高速打印场景下，该结构的传动刚性优势也十分明显，能够匹配最高600mm/s的打印牵引速度，在快速回抽、高速送进的工况下不会出现送料滞后、丢步的问题，有效减少高速打印时的拉丝、缺料、层间结合不良等常见缺陷。

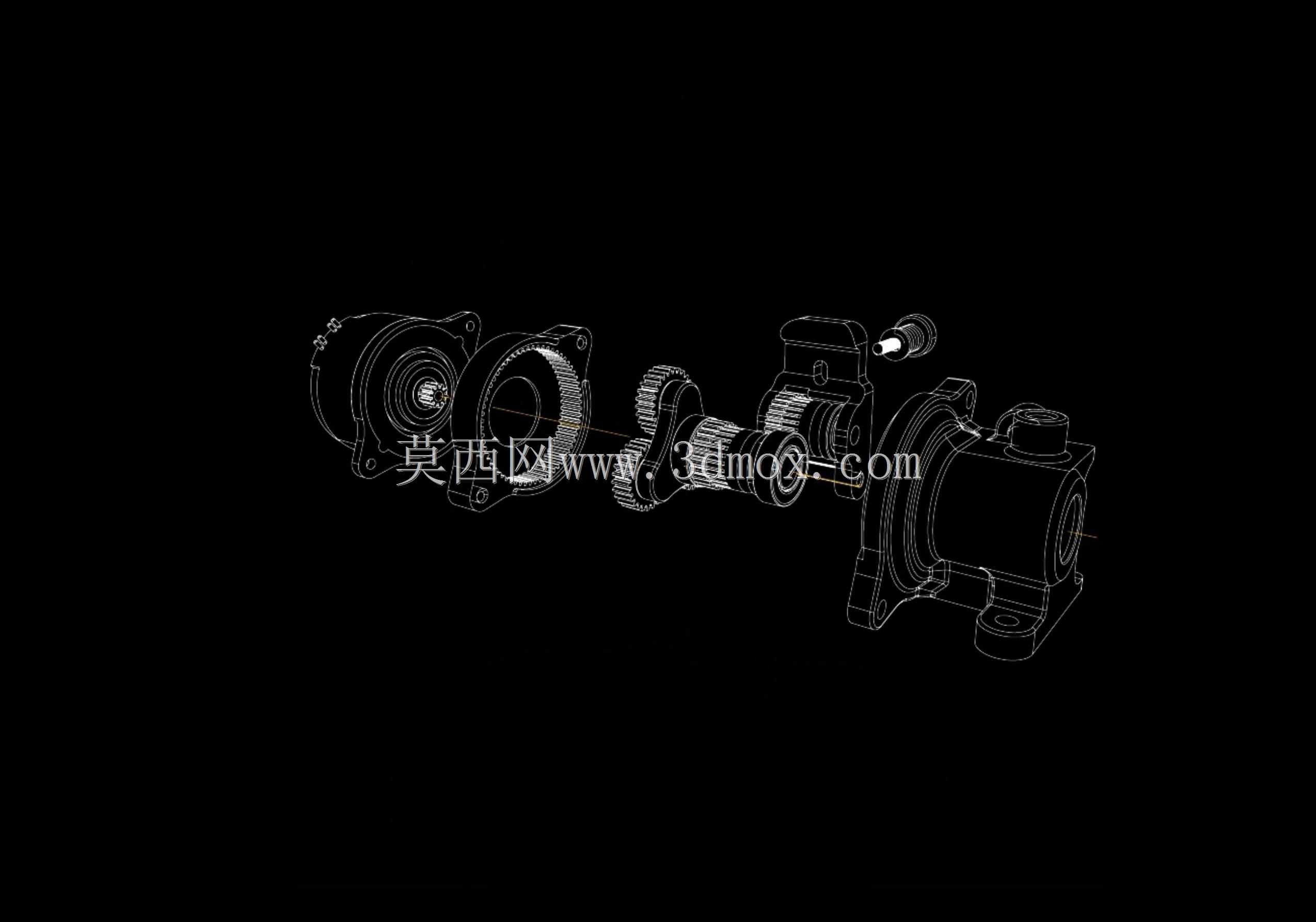

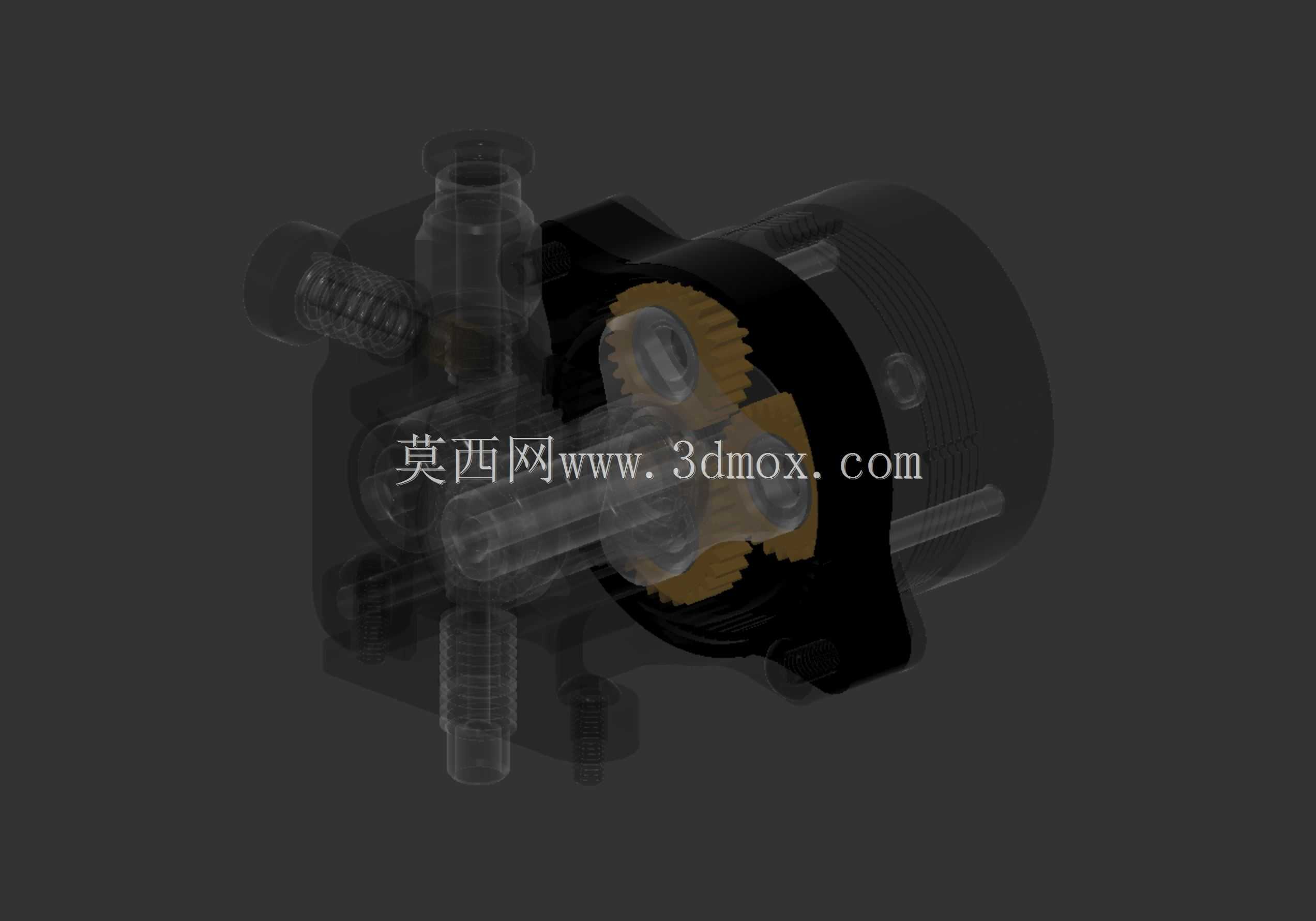

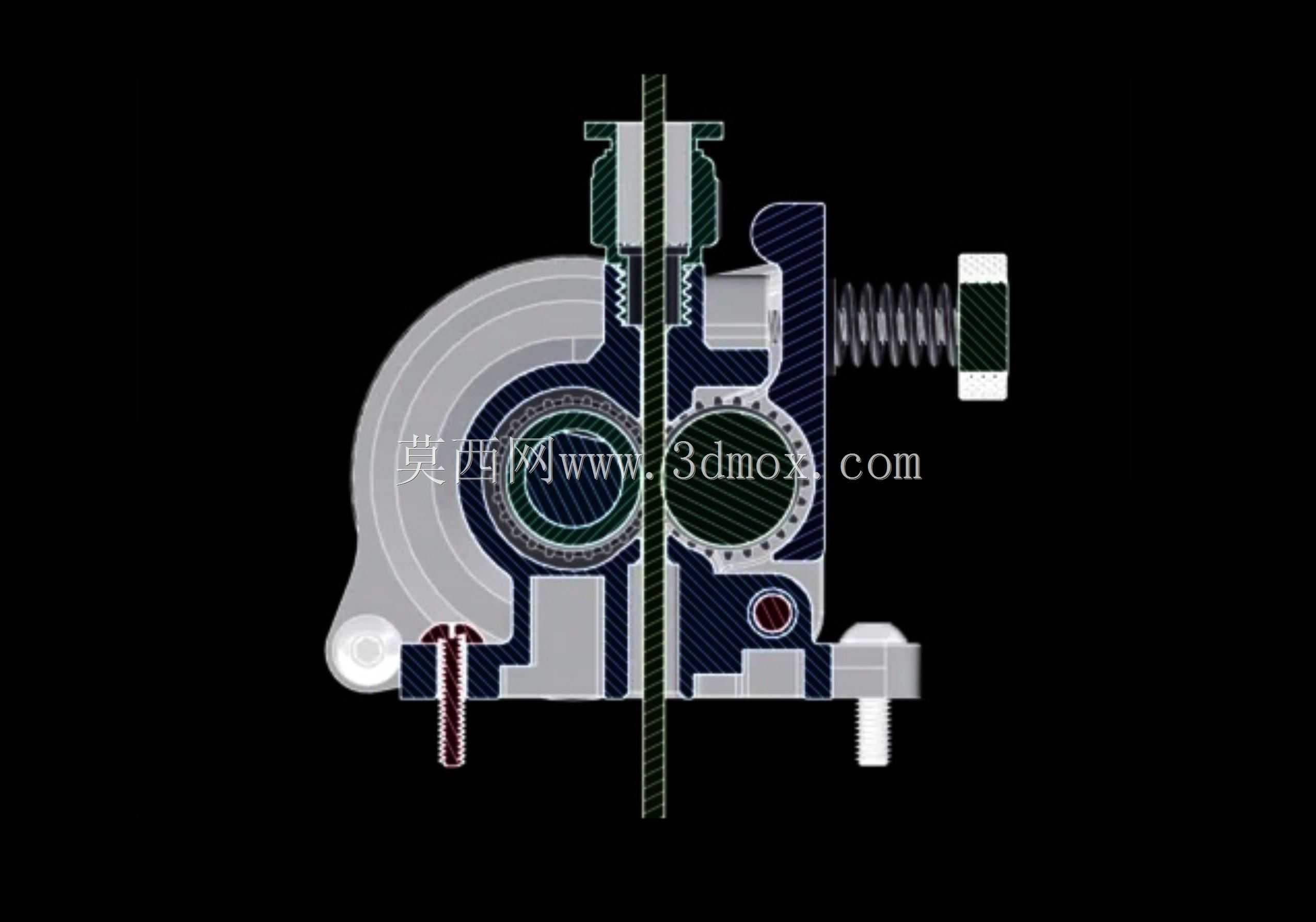

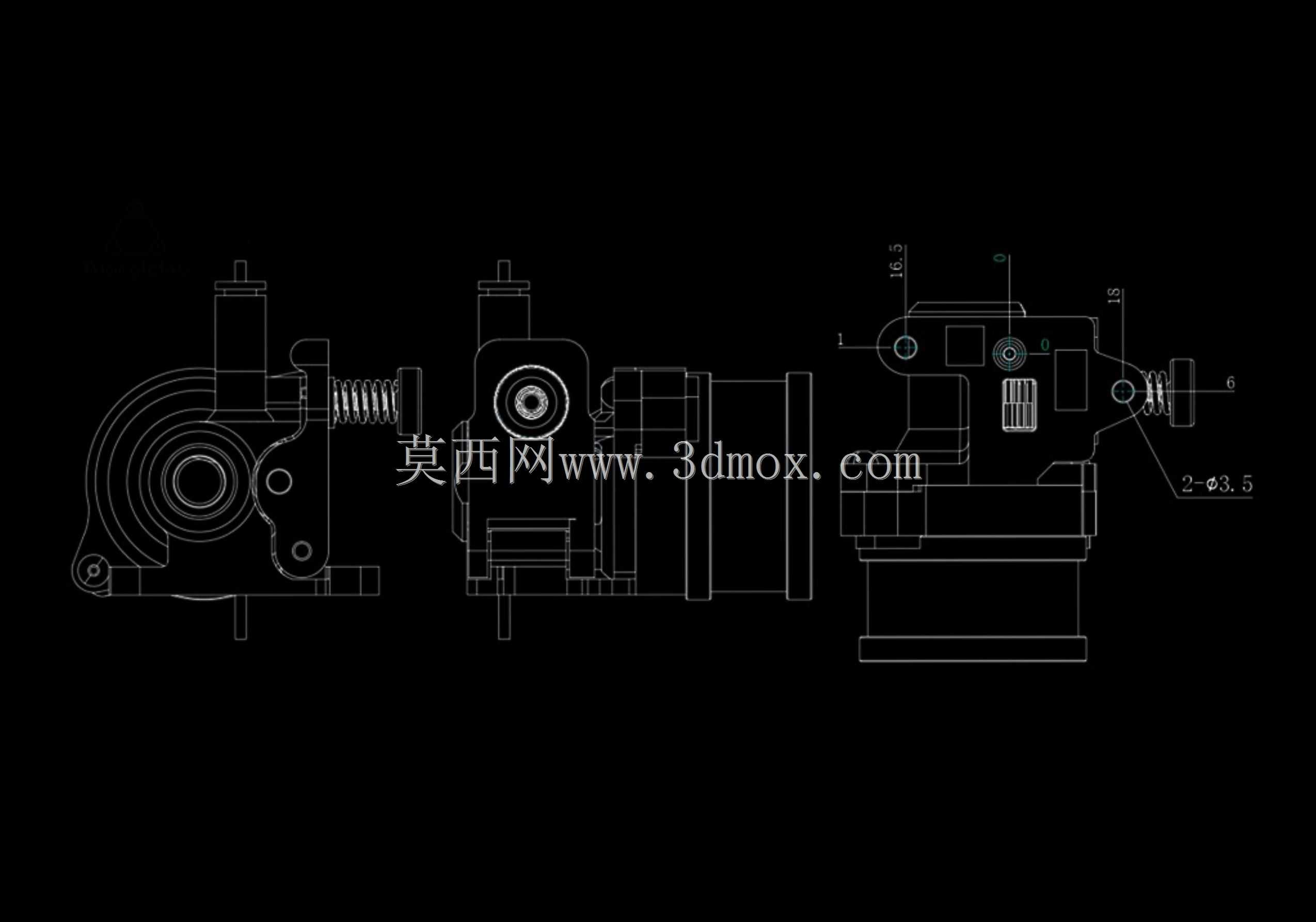

　　设计层面，该结构采用了紧凑的一体化安装基座，所有传动部件、压合组件、导向结构都集成在单块基座上，安装时仅需通过基座上预留的两个沉头安装孔即可完成与滑台的固定，安装边界尺寸控制在极小范围内，不会过多占用打印头的运动空间，也能降低运动组件的整体重量，减少高速运动时的惯性冲击，提升打印运动的定位精度。传动部分采用高精度齿轮组啮合传动，传动比经过匹配调校，既保证了足够的送丝推力，也兼顾了送料的精度控制，配合弹簧预紧的压合结构，压合力可以根据耗材材质、打印速度的实际需求进行微调，既不会因为压合力过大压碎耗材，也不会因为压合力不足出现送料打滑。

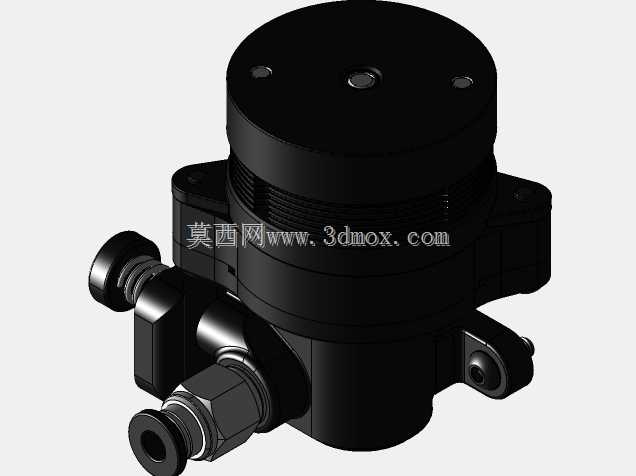

　　结构上预留了标准的气动快插接头安装位，进料端可以直接连接通用的4mm外径送料管，出料端可适配常规的热端散热块接口，不需要额外加工转接件就能完成组装，对于设备改装、DIY装机的用户来说适配门槛很低。整体结构的受力经过优化，所有转动位置都设置了轴承支撑，长时间运行下的磨损量极低，不会因为长期使用出现传动间隙变大、送料精度下降的问题，日常维护仅需定期清理齿轮间残留的耗材碎屑即可，不需要复杂的调校维护。
