3D打印机简化轨道挤出器外壳结构设计

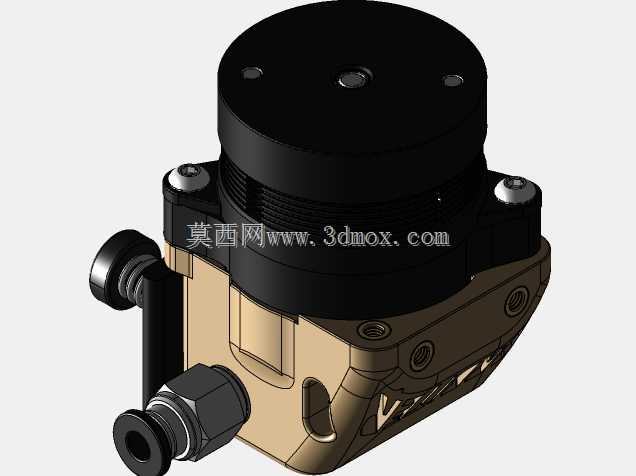

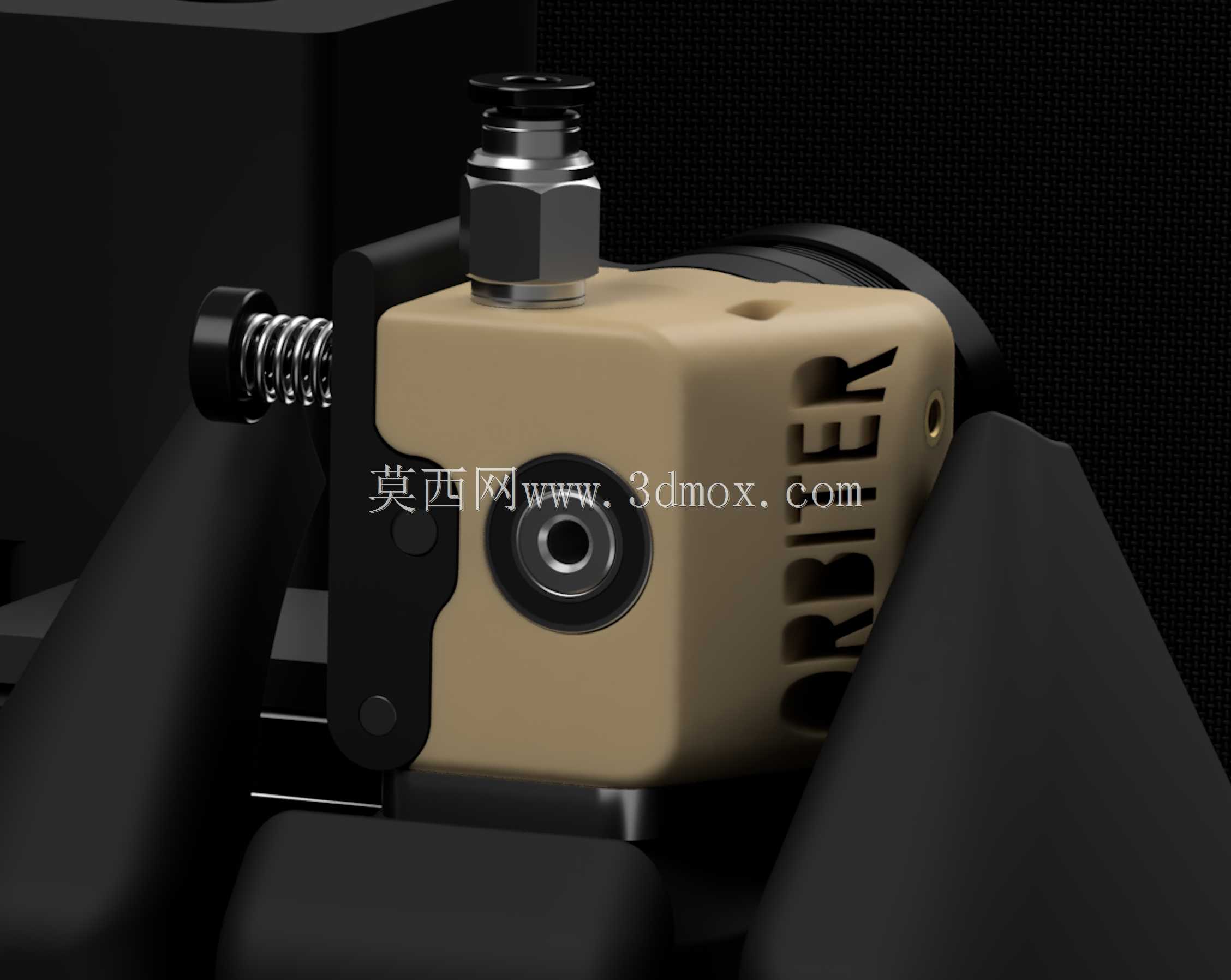

　　这款简化轨道器挤出结构，核心服务于桌面级FDM熔融沉积成型3D打印设备的送料执行端，是针对现有商用轨道器挤出机做的轻量化外壳适配方案，主要面向DIY改装、小型桌面设备生产的结构适配场景，解决原有挤出组件外壳结构冗余、安装适配性差的问题。从实际使用场景来看，该结构适配0.4mm及更小口径的打印喷嘴，可兼容PLA、ABS、TPU等常规打印耗材的送料需求，在桌面级家用3D打印机、小型教育类打印设备、创客定制改装设备中都能适配使用，核心作用是为挤出机的送料齿轮、压紧弹簧、气动快插接头、热端固定位提供稳定的安装支撑，同时保证送料路径的同轴度，减少耗材送料过程中的阻力波动，避免打印过程中出现断料、送料打滑、出料不均的问题。

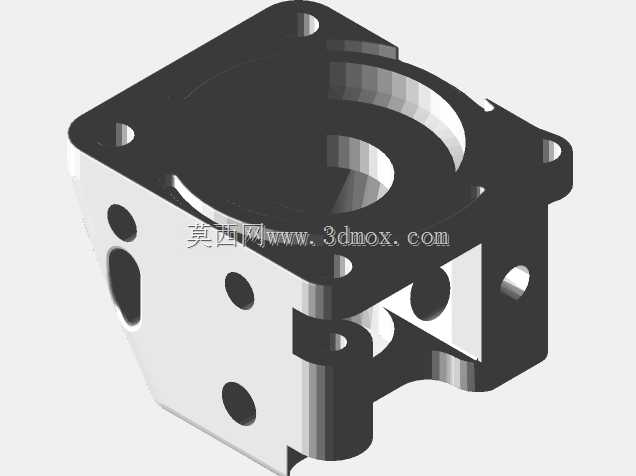

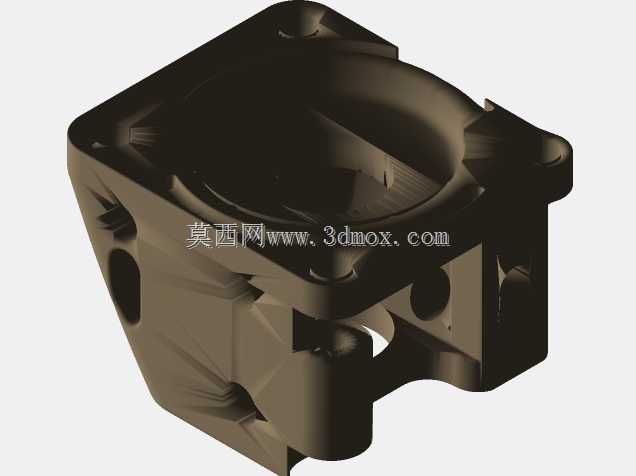

　　设计过程中优先做了结构减法，剔除了原有轨道器外壳上非必要的加强筋、冗余安装位，在保证安装刚性的前提下压缩了整体外形尺寸，安装边界控制在常规桌面挤出机的通用安装孔位范围内，可直接替换同规格的原有挤出器外壳，不需要额外修改设备的X轴滑台安装位。结构上预留了标准气动快插接头的安装螺纹孔，可直接对接常用的4mm外径PTFE送料管，侧面的弹簧压紧机构预留了足够的调节行程，可根据不同耗材的硬度调整压紧力，针对柔性耗材打印的场景，也能通过调整压紧间隙减少耗材弯折卡滞的概率。外壳主体的安装基准面做了平面度公差预留，和热端散热块的贴合面保证足够的接触面积，减少热端热量向上传导导致的耗材提前膨胀堵头问题。侧面的镂空标识位在不影响结构刚性的前提下，

　　进一步减轻了整体重量，降低X轴运动过程中的惯量，提升打印运动过程中的定位精度。整个结构的安装孔位完全匹配标准轨道器挤出机的内部组件定位，送料齿轮的中心高度、热端固定孔的同轴度都按照现有成熟组件的尺寸做了适配，不需要二次加工就可以完成组装，对于设备改装用户来说，可以直接替换原有外壳完成升级，不需要重新调整整个挤出端的定位参数。
