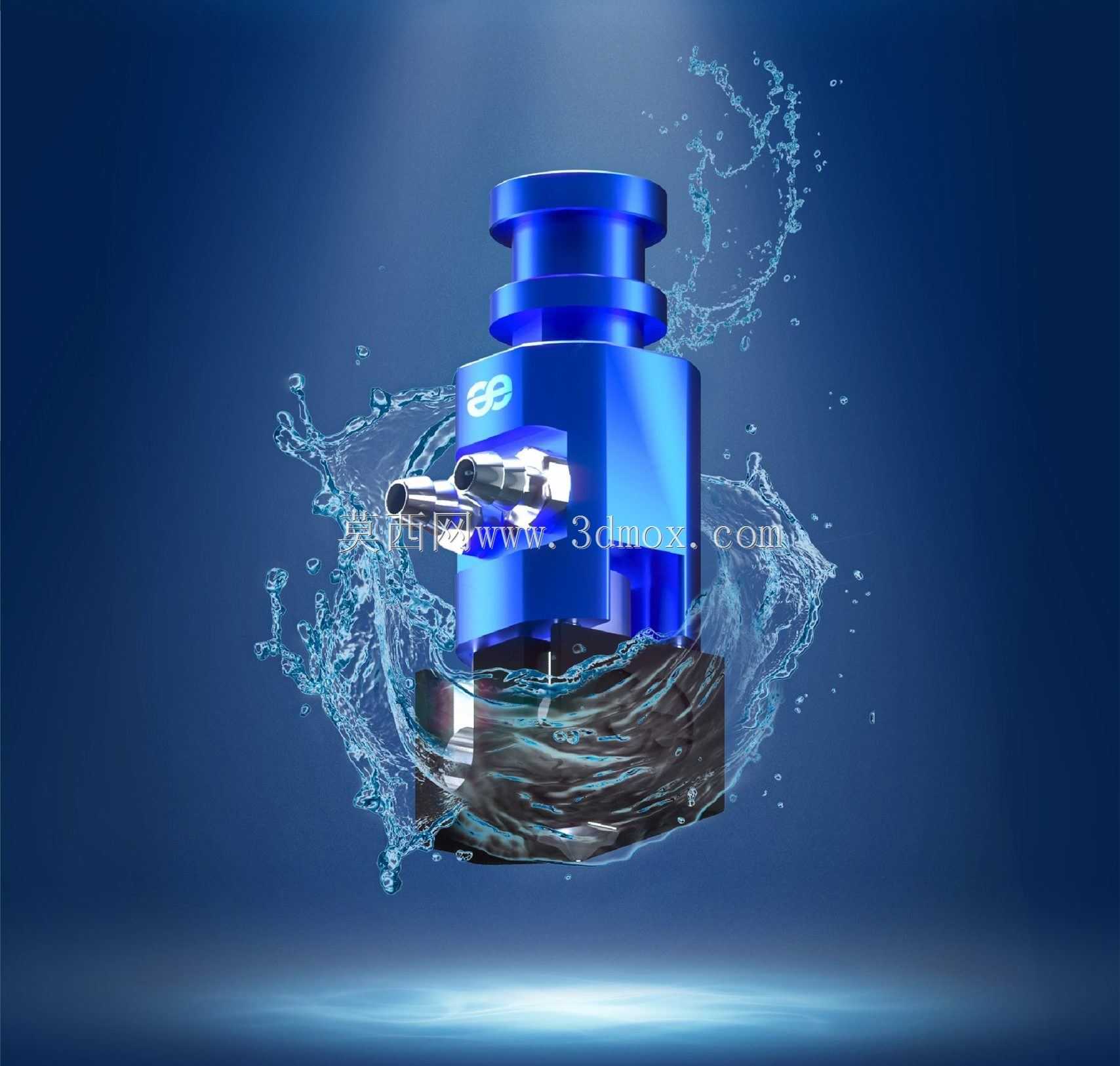

3D打印机用水冷龙热端火山挡结构

　　该结构主要应用于FDM熔融沉积型3D打印机的挤出端，针对大流量高速打印场景下的热端散热与隔热需求设计，核心作用是阻断加热块热量向上传导至喉管及送丝机构，避免耗材提前软化膨胀引发堵料、送丝不畅等故障，同时通过水冷循环带走多余热量，保证热端温度场稳定，适配大口径喷嘴的高吞吐量打印工况。设计阶段首先考虑了安装边界的兼容性，整体采用同轴式布局，上部预留标准喉管安装接口，可适配常规E3D规格的送丝组件，下部与火山款加热块的安装孔位完全匹配，无需额外修改打印机原有挤出支架即可完成替换，整体径向最大尺寸控制在32mm以内，轴向总长度不超过45mm，不会与打印机的X轴运动导轨、风扇支架等周边部件产生运动干涉，适配多数近程、

　　远程挤出结构的桌面级3D打印机。功能结构上，水冷流道采用环形环绕式设计，进水与出水接口采用侧向快插布局，接口规格适配常见的4mm外径水冷管，流道内壁做了光滑过渡处理，减少冷却液流动阻力，保证循环散热效率，可将热端冷端温度稳定控制在室温以上5-10℃区间，即使在260℃以上高温打印耗材时，也不会出现冷端积料问题。隔热挡片采用阶梯式限位结构，安装时可直接卡接在加热块与散热体之间，无需额外螺丝固定，装配公差控制在0.1mm以内，既保证隔热间隙的一致性，也降低了装配难度。设计过程中还考虑了不同耗材的打印适配性，水冷结构的散热功率可覆盖PLA、ABS、PETG、PC等常见3D打印耗材的温度需求，相比传统风冷散热结构，散热效率提升40%以上，

　　同时避免了风冷带来的打印件表面快速冷却不均引发的翘曲问题，尤其适合大尺寸模型、高速打印场景下的长时间连续作业。结构细节上，所有棱角处均做了R1以上的圆角处理，避免安装时划伤操作人员或管线，表面做了阳极氧化处理，既提升了耐腐蚀性能，也减少了长期使用后的积碳附着，日常维护仅需定期清理喷嘴残留耗材即可，无需拆解散热结构。
