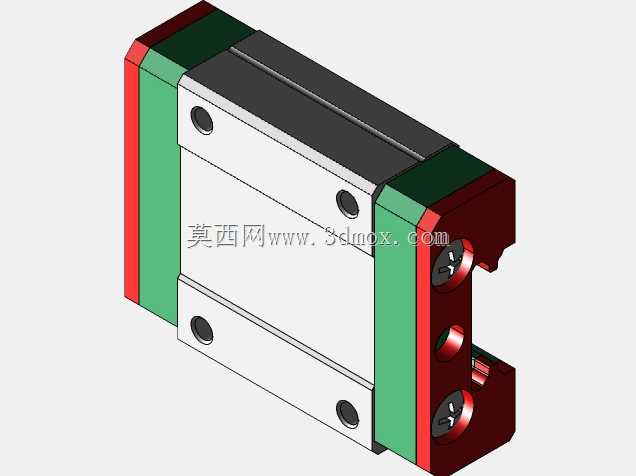

上银MGN15C微型直线导轨滑块三维结构

　　这款微型直线导轨滑块是线性传动系统里的核心导向承载部件，在小型自动化设备、精密检测仪器、桌面级数控加工装置、3D打印设备、医疗采样机械臂这类对安装空间有严格限制的场景中应用极广，主要承担运动部件的高精度直线导向与负载承载作用，可同时承受径向、反径向以及左右方向的倾覆力矩，相比同尺寸的光轴导向结构，其刚性、定位精度与运动平顺性都有明显优势。从结构设计来看，滑块主体采用高碳铬轴承钢加工而成，滚道部分经过精密磨削与淬硬处理，与导轨钢球的接触采用哥特式圆弧结构，接触角设计为45度，能够在四个受力方向上实现均等的额定负载能力，滑块两端的端盖内置钢球循环回流通道，配合保持架将钢球约束在滚道与回流通道内形成无限循环运动，

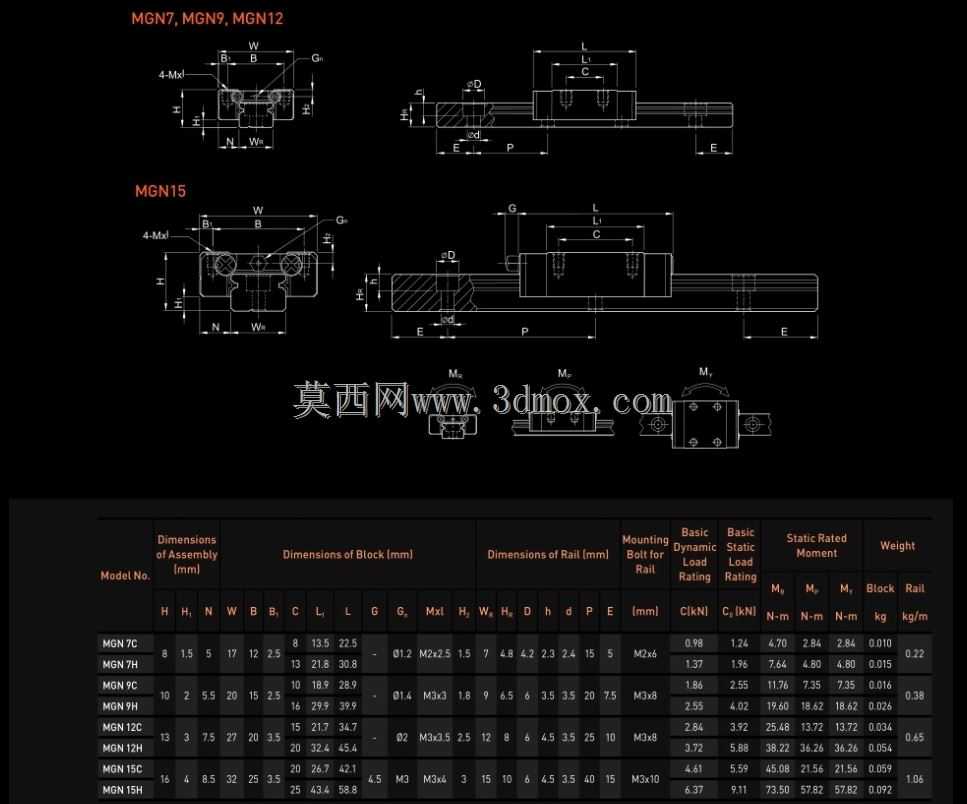

　　端盖外侧加装的密封刮片能够有效阻挡加工环境中的切屑、粉尘进入滑块内部，避免滚道与钢球出现异常磨损，延长部件的实际使用寿命。在安装边界与尺寸配合上，这款滑块适配15mm宽度的微型直线导轨，滑块本体的安装孔位采用标准间距设计，可直接通过内六角螺栓固定在运动工作台的安装面上，导轨侧的安装孔也采用通用沉孔设计，能够快速固定在设备的安装基座上，不需要额外加工定制转接板，大幅降低设备装配的调试周期。设计过程中需要重点关注滑块与导轨的配合预压等级，轻预压等级适用于低阻力、高速往复运动的输送类场景，中预压等级适用于有一定悬臂负载、需要较高刚性的切削加工类场景，建模时需要还原钢球循环路径的曲率变化，避免出现结构干涉，同时要预留密封件、

　　润滑注油嘴的安装空间，保证滑块在实际运行中可以定期补充润滑脂，维持长期稳定的运行状态。这类微型导轨滑块的整体外形紧凑，整体高度较低，能够在狭小的设备安装空间内实现高精度的直线运动导向，在小型滑台模组、视觉检测位移平台、电子元件贴装设备的运动轴设计中，是选型优先级很高的导向部件，建模时还原的各安装面尺寸、孔位坐标都可以直接用于设备的整体装配干涉检查，帮助结构设计人员提前验证运动行程内的部件间隙，避免实际加工装配时出现尺寸不匹配的问题。
