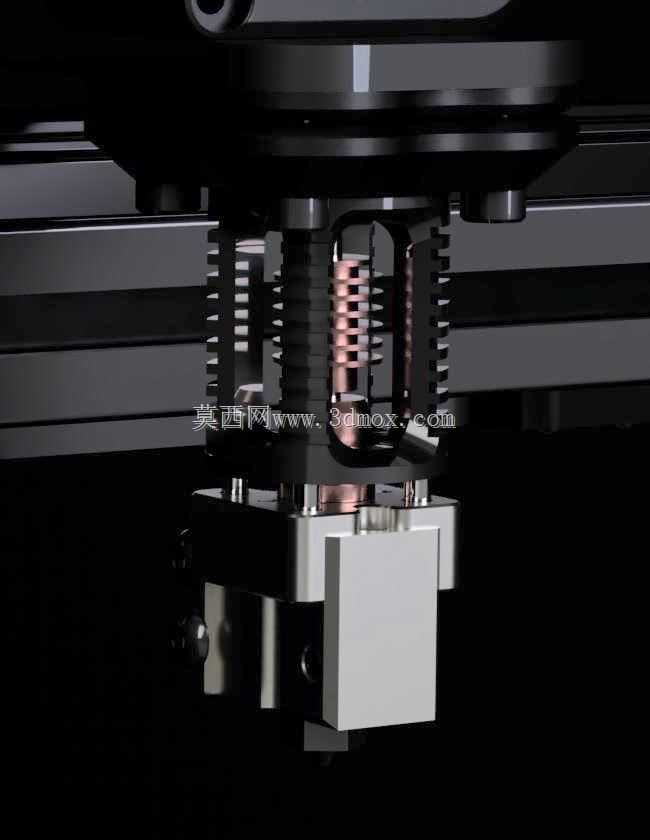

3D打印机龙热端搭配NF疯狂火山热端结构

　　这套热端组合结构面向FDM熔融沉积成型3D打印设备的挤出端升级场景，核心是将Phaetus龙热端的高流量熔融特性与NF疯狂火山热端的大容积熔腔优势做适配整合，解决常规打印场景下高速打印、大口径喷嘴挤出时的熔料供给不足、温度梯度不均的问题。从实际使用场景来看，这类组合结构多用于大尺寸工业级FDM设备、高速桌面级打印设备的改装场景，适配0.6mm以上大口径喷嘴的连续挤出作业，在打印大尺寸填充结构、厚壁制件时，能够稳定维持熔料塑化效率，避免出现供料不足导致的层间结合力差、挤出断料、表面缺料等常见打印缺陷。

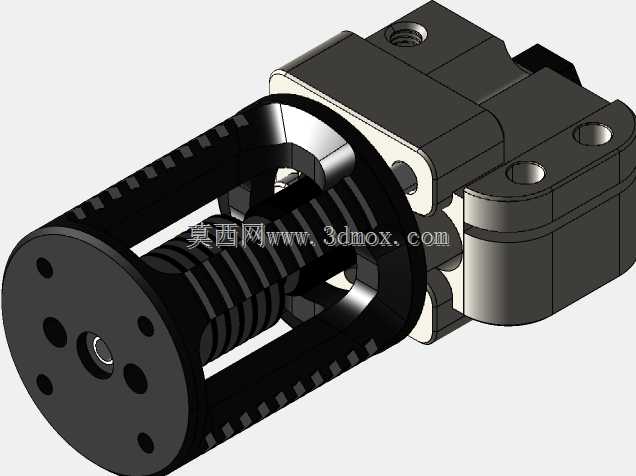

　　从设计思路上看，整套结构的散热段采用多鳍片分体式散热结构，喉管位置做了断热间隙设计，将进料段的冷区与熔融段的热区做物理隔离，避免冷区温度过高导致的耗材提前膨胀卡料问题；加热块部分整合了两款热端的安装定位基准，预留了标准热敏电阻、加热棒的安装孔位，同时兼容常规E3D系列喷嘴的螺纹接口，不需要额外定制转接件就能完成不同规格喷嘴的更换。安装边界上，整套热端的径向安装尺寸控制在40mm见方的范围内，轴向总长度从散热段顶端到喷嘴端面的距离控制在75mm以内，能够适配市面上绝大多数近程挤出的龙门结构、CoreXY结构3D打印机的X轴滑台安装位，安装孔位采用标准20mm间距的M3螺纹孔，不需要对原有设备的安装板做二次打孔加工就能完成固定。

　　功能特性层面，组合后的热端熔融腔容积比常规单热端提升40%左右，在240-260℃的常用打印温度区间内，能够支持最高30mm³/s的熔料挤出流量，适配PLA、ABS、PETG、PC等多种常见3D打印耗材的熔融需求；散热段的鳍片间距做了优化，配合常规4010轴流风扇就能形成稳定的散热风道，不需要高转速风扇就能维持冷区温度在耗材玻璃化转变温度以下，减少打印过程中的散热风扇噪音。结构细节上，喉管采用钛合金材质做断热衔接，既降低了热传导效率，又保证了进料通道的内壁光滑度，减少耗材进料的阻力；加热块表面做了氧化发黑处理，减少热辐射对周边结构的影响，同时预留了硅胶保温套的安装卡槽，能够进一步降低加热块的热量损耗，维持熔腔温度的稳定性。在实际选型适配时，需要注意搭配的挤出轮送料力矩要匹配大流量挤出的需求，近程挤出的送料齿轮到喷嘴的进料距离控制在合理范围内，避免长距离送料导致的挤出响应滞后问题。
