三位螺钉式PCB接线端子结构设计

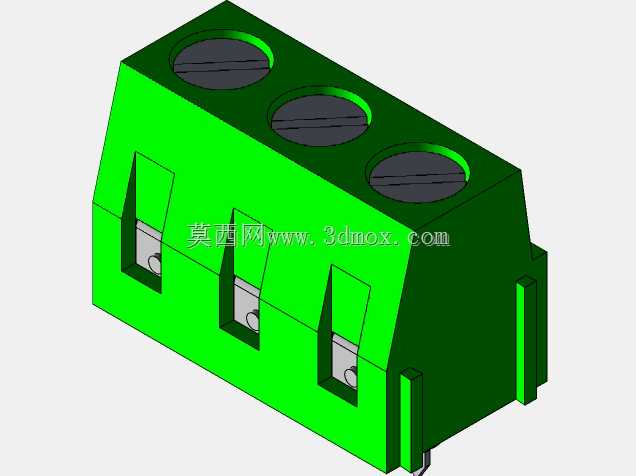

　　这款三位接线端子主要面向PCB板载线路接驳场景，常见于工业控制板卡、小型电源模块、传感信号采集终端的板端接线环节，用来实现板外导线与印制板线路的可靠电气连接，替代传统焊接接线的方式，大幅提升现场接线、后期维护换线的作业效率，无需对导线端头做搪锡处理即可完成稳固压接。从结构设计来看，整体采用绝缘阻燃的工程塑料壳体，三个接线位沿长度方向等距排布，节距设定为5.0mm，刚好匹配常规PCB板的布线间距要求，不会出现相邻接线位焊盘干涉的问题。壳体上部开设三个圆形操作孔，对应内部的锁紧螺钉，接线时用一字螺丝刀插入操作孔即可旋动螺钉，完成导线的压紧或松脱，操作空间预留充足，不会出现螺丝刀打滑刮伤周边器件的情况。壳体下部的三个插针为直插式设计，

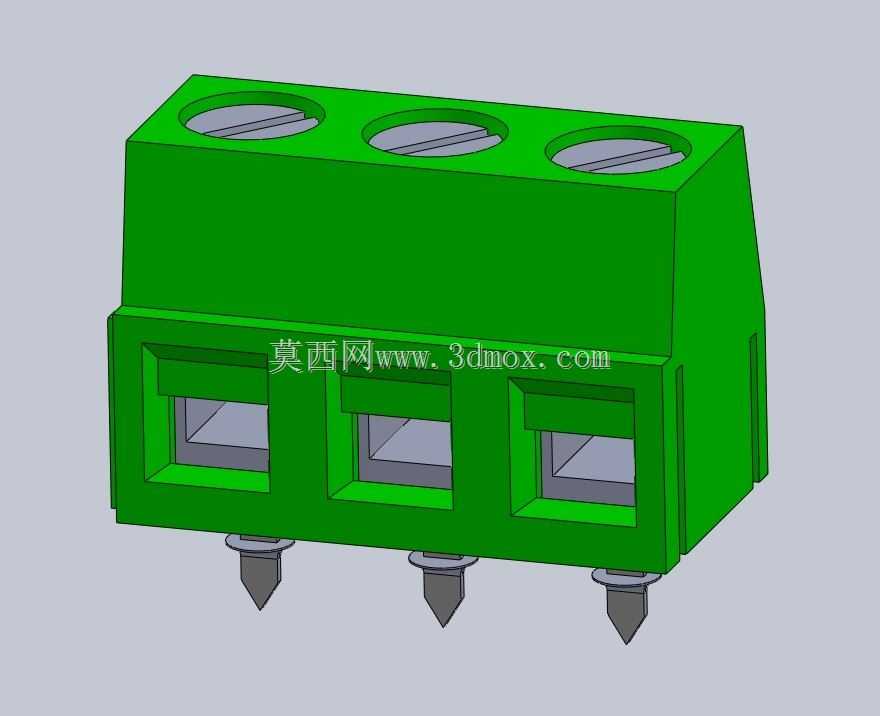

　　插针末端做了锥形导向处理，插入PCB对应安装孔时可以顺利对位，波峰焊过程中焊锡能够顺着插针表面的浸润面爬升，形成饱满的焊接焊点，避免虚焊、漏焊的问题。每个接线位的正面都开设了方形导线插入口，适配线径范围内的单股硬导线或冷压端头处理后的多股软导线，插入后螺钉下压的压接面做了防滑纹路处理，压紧后导线不会因为设备运行的振动出现松脱、接触电阻变大的问题。绝缘壳体的侧壁做了加强筋结构，既可以提升壳体整体的抗形变能力，在批量过波峰焊的高温环境下不会出现壳体翘曲变形，也能在多组端子并排安装时起到定位隔挡的作用，避免相邻端子贴合过近影响接线操作。安装边界方面，端子整体高度控制在常规板载器件的安全高度范围内，不会和设备内部的上层壳体、

　　其他板卡产生装配干涉，宽度方向的尺寸刚好覆盖三个焊盘的排布范围，PCB布局时不需要额外预留过多的避让空间，能够有效提升板卡的面积利用率。内部的导电件采用高导电率的铜质材料，表面做镀镍处理，既可以降低接触电阻，避免长期通电出现氧化锈蚀导致的接触不良，也能提升压接部位的耐磨性能，多次重复接线后依然能保持稳定的压紧力。
