免工具按压式导线快速推线连接结构

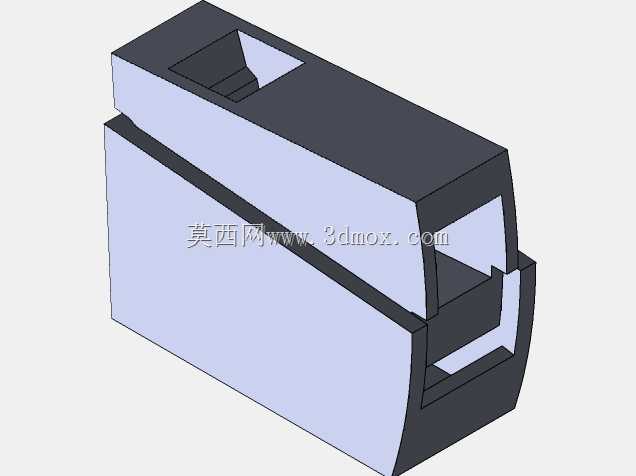

　　在低压电气布线、控制柜内部接线、小型传感设备线路接驳场景中，这类免工具推线连接结构的应用占比正逐年提升，相比传统螺丝锁紧的接线端子，它能大幅降低现场接线的操作门槛，无需额外配备螺丝刀、剥线钳之外的工具，单根导线的接驳时间可压缩至数秒，尤其适合批量布线、现场快速改线的作业场景。从结构设计逻辑来看，该连接结构采用上下分体式的壳体扣合设计，壳体预留的导线插入通道带有导向锥面，能适配单股硬导线的直接插入，内部集成的弹性卡紧结构会在导线插入到位后自动咬合线芯，同时保证接触压力满足载流要求，避免长期使用后出现接触松动、温升超标的问题。壳体的外形采用规整的长方体切角设计，整体无突出的卡扣或操作柄，侧面预留的解锁槽位可通过普通一字工具撬动，

　　实现导线的拔出更换，这种设计既保证了接线完成后整体结构的紧凑性，也能适配密集排布的安装空间，相邻连接器并排安装时不会出现操作干涉。从安装边界来看，该结构的整体外轮廓尺寸适配常规2.5平方及以下线径的单股导线，壳体壁厚均匀，满足注塑成型的工艺要求，上下壳体的扣合位置设计有定位止口，装配时无需额外粘接即可实现壳体的预固定，内部的导电件定位槽能保证卡簧、导电片的装配位置精度，避免组装后出现导线插偏、卡接失效的问题。实际应用中，这类连接结构可直接嵌入传感器壳体、小型电气设备的接线端，也可作为独立的接线端子用于柜内线路的分线接驳，相比焊接接线方式，它的可拆卸性更强，后期线路维护更换时无需拆焊，能大幅降低运维的工作量。

　　设计过程中需要重点关注导线插入后的防退结构，弹性卡爪的倾斜角度需要经过反复验证，既要保证导线插入时的阻力在合理范围，也要保证拉拔导线时卡爪能牢牢咬住线芯，同时壳体内部的导电片与导线的接触面积需要满足对应载流量的温升要求，避免长期通电时出现过热老化的问题。壳体的材质选用需兼顾绝缘性能与韧性，保证在-20℃到80℃的常规工作环境下不会出现脆裂、变形，卡接结构的反复插拔寿命需满足至少50次的插拔要求，适配现场多次改线的使用需求。
