双槽AAA电池仓固定座结构设计

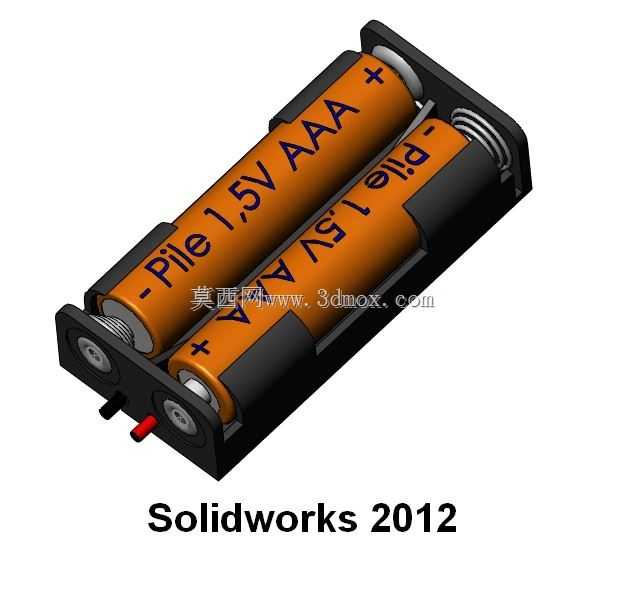

　　这款双位AAA电池安装座，是小型便携电子设备、低功耗传感模块、手持检测仪器供电结构里的常用基础配件，日常做手持测温仪、小型无线传感节点、迷你DIY电子装置的结构设计时，经常会用到这类标准化电池固定结构。从实际使用场景来看，这类电池座需要同时兼顾电池的固定限位、电极导通可靠性、安装便捷性三个核心需求，设计时首先要考虑七号电池的标准外形尺寸，单节AAA电池的公称直径为10.5mm，长度44.5mm，双槽并排布局时要预留0.8-1.2mm的槽间筋位，避免两节电池装入后出现挤压干涉，同时槽体的包裹角度控制在180度到210度之间，既能保证电池卡入后不会轻易松脱，又能让用户更换电池时不需要额外工具就能顺利取出。

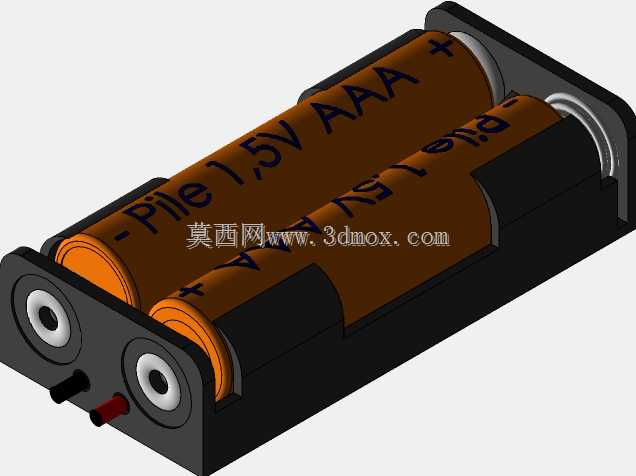

　　结构上，座体采用绝缘阻燃的工程塑料作为主体材质，槽体两端分别设置正极接触弹片与负极弹簧结构，负极的压缩弹簧行程预留3-4mm，既可以抵消电池长度的制造公差，也能通过弹簧的持续预紧力保证电极接触稳定，避免设备晃动、跌落时出现接触断电的问题。座体底部设置两个带焊盘的引出引脚，既可以直接插装焊接在PCB板上，也能通过引脚外接导线引出电源，适配不同的设备安装方式。

　　设计过程中，安装边界的考量是重点：座体整体的长宽高尺寸控制在52mm×28mm×12mm范围内，不会占用过多的设备内部空间，槽体侧边设置的两个定位小凸柱，对应PCB板上的两个定位孔，装配时可以先通过凸柱完成预定位，再进行引脚焊接，能有效提升装配效率，避免焊接时座体偏移导致的电池装卡不顺问题。另外槽体两端的电极安装位做了防呆设计，正极端的接触片位置做了凸起限位，反向装入电池时会被凸起挡住，无法完全卡入槽位，从结构上避免电池反装烧毁电路的风险。

　　这类电池座的结构看似简单，但细节处的尺寸公差把控直接影响使用体验，比如槽体内壁的脱模斜度控制在1度以内，既方便注塑生产脱模，又不会因为斜度过大导致电池装入后出现松动晃荡；弹簧的弹力经过校核，单极压力控制在1.5N-2N之间，弹力过小容易接触不良，弹力过大则会提升电池装入的难度，长期使用还可能加速电极弹片的疲劳变形。在小型手持设备的结构设计里，这类标准化的电池固定座不需要从零开始开模设计，直接选用成熟结构就能大幅缩短研发周期，同时经过大量实际应用验证的结构，也能降低后期量产时的结构故障概率。
