多级减速直流驱动电机结构设计

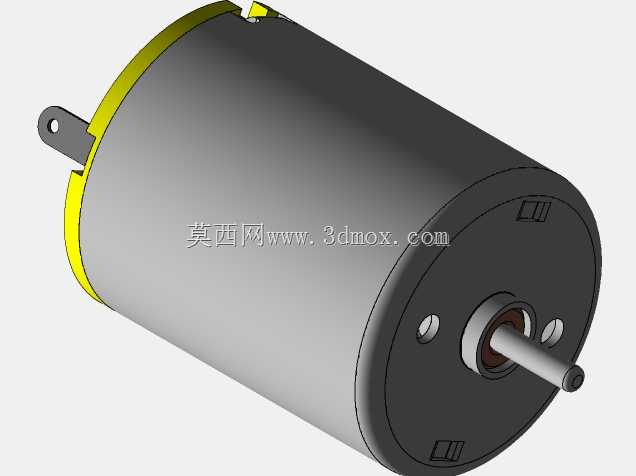

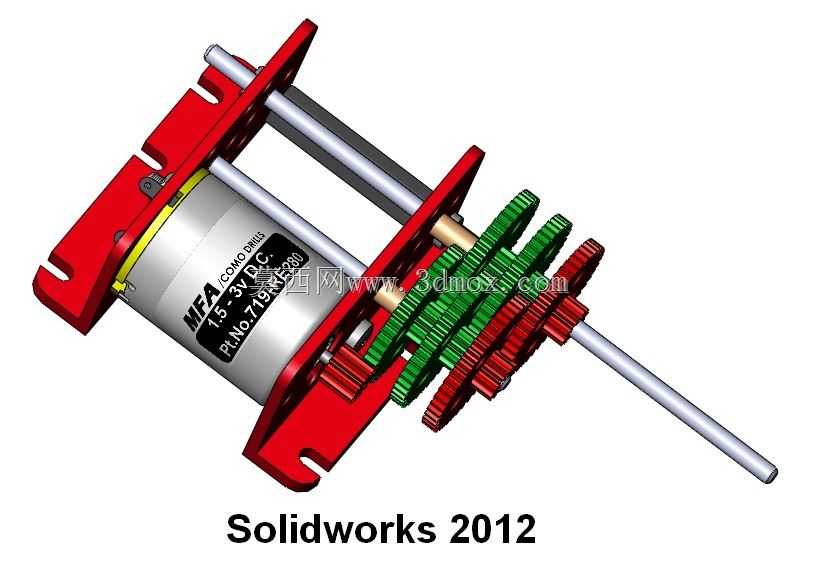

　　这款多级减速直流驱动结构，常被用于小型智能设备、精密传动工位、教学演示教具以及小型自动化执行端的动力输出场景，在桌面级小型机械臂、智能小车驱动单元、精密送料机构中都能见到同结构产品的应用。从结构设计逻辑来看，该结构采用同轴串联多级齿轮减速布局，将直流电机本体的高转速低扭矩输出，通过多组不同齿数的啮合齿轮组逐级降速，最终在输出轴端获得适配负载需求的低转速大扭矩动力，各级减速比依次设置为1/4、1/16、1/64、1/256、1/1024、1/4096，可覆盖从高速轻载到低速重载的多档位输出需求，设计时充分考虑了齿轮啮合的侧隙控制，各级齿轮轴与安装支架的配合位预留了合理的公差带，既保证传动过程的顺畅度，又能减少长期运转带来的磨损旷量。

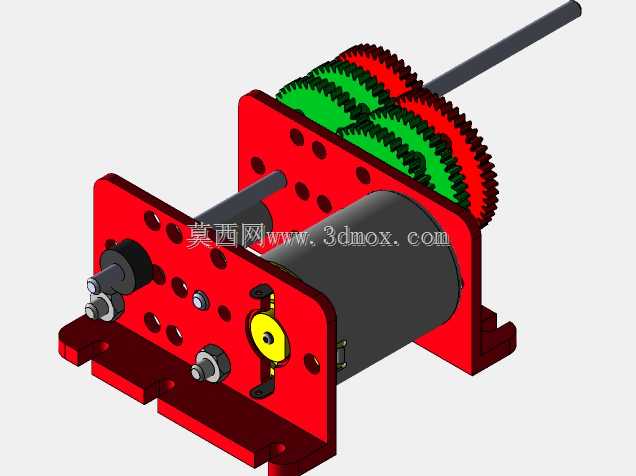

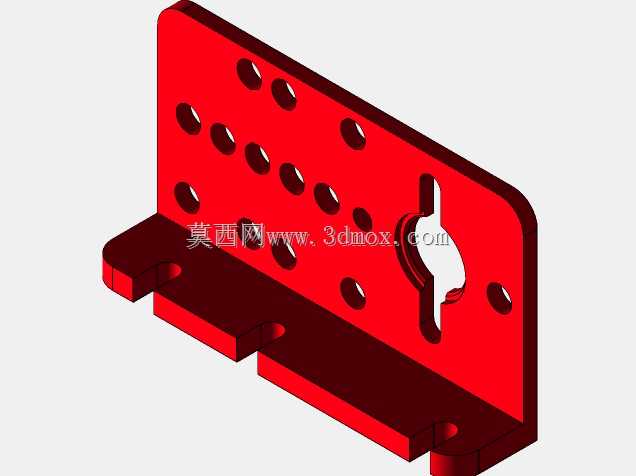

　　安装结构采用双侧红色冲压支架作为支撑主体，支架上预留的安装孔位可直接适配标准型材安装面或设备预设的固定位，输出轴为光轴直出形式，可通过联轴器、紧定螺钉或齿轮啮合的方式与下游负载端连接，输入电机本体为1.5V直流供电规格，适配低压小型设备的供电体系，无需额外配置高压供电模块。外形结构上，电机本体与减速齿轮组集成在同一安装支架内，整体轴向尺寸紧凑，径向轮廓以支架安装边为最大边界，在做设备布局时可直接参考支架外轮廓预留安装空间，无需额外预留齿轮组的避让空间，支架的弯折结构同时起到防护齿轮组、支撑齿轮轴、固定电机本体的三重作用，减少了额外结构件的数量，降低整体装配复杂度。齿轮组采用不同颜色区分不同传动级，

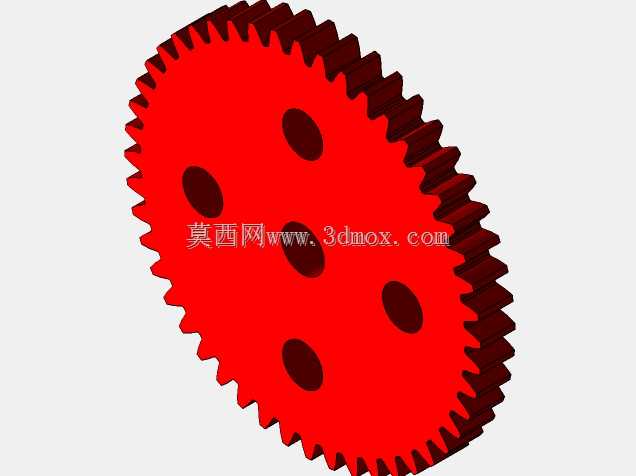

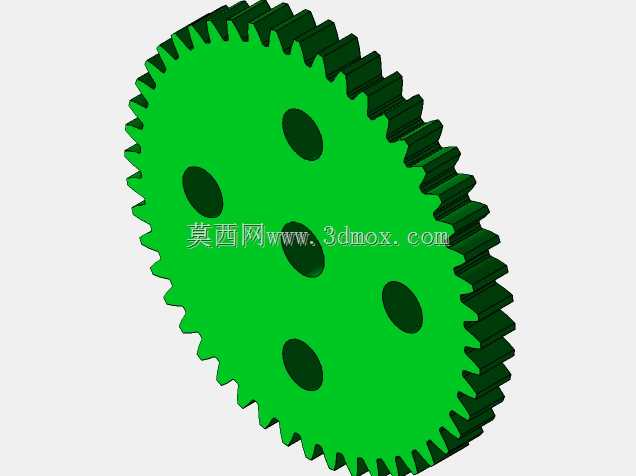

　　在做装配调试或故障排查时可快速识别对应传动级的运转状态，各级齿轮与轴的配合采用小间隙滑动配合，保证传动过程中齿轮不会出现卡滞，同时也能降低运转过程中的摩擦损耗。在实际选型应用时，可根据终端负载的转速、扭矩需求匹配对应的减速比档位，该结构的输出轴同轴度经过设计校核，可保证输出动力的稳定性，避免出现输出端偏摆带来的负载振动问题，适合对传动精度有一定要求的小型动力场景使用。
