3D打印用行星齿轮箱猎户座结构设计

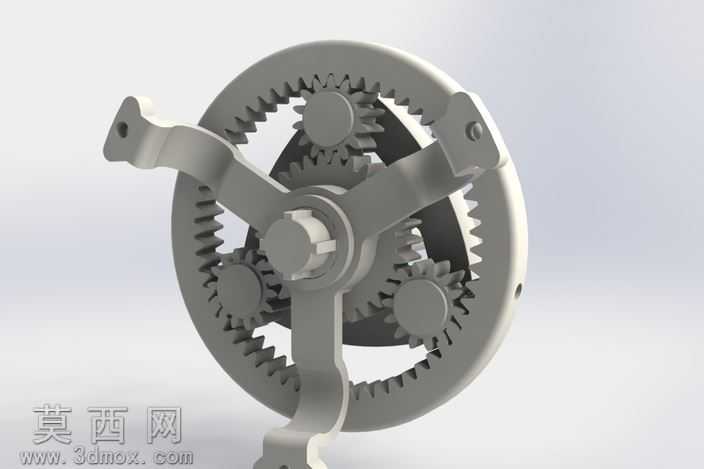

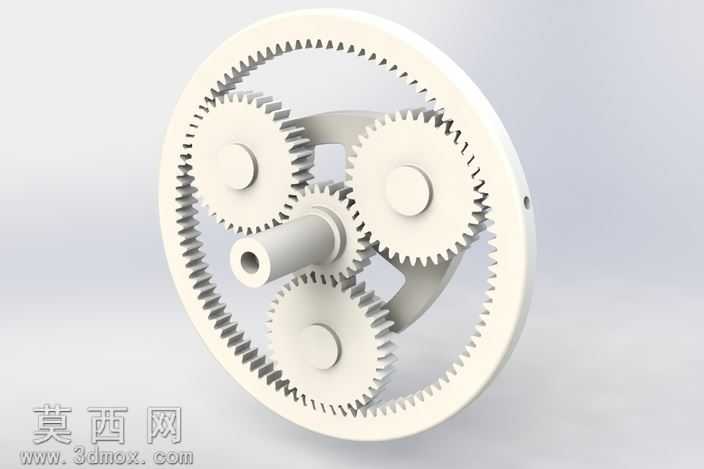

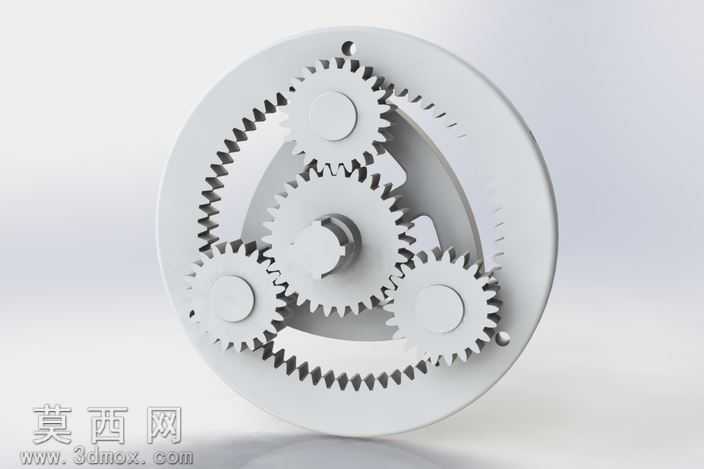

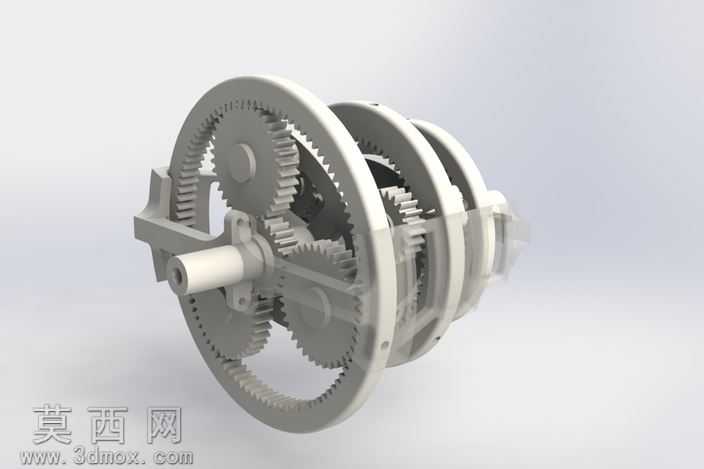

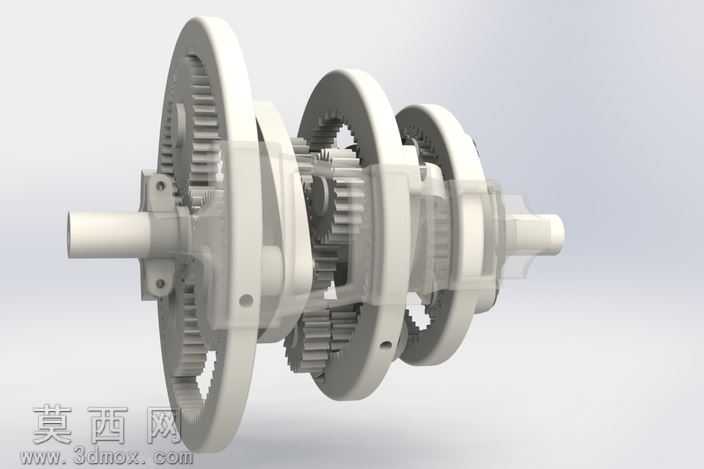

本作品是面向3D打印场景设计的行星变速齿轮箱原型，整体采用同轴串联式多排行星轮组布局，在三维建模过程中严格遵循3D打印的工艺约束，对所有零件的壁厚、装配间隙、支撑接触面都做了针对性优化，避免打印过程中出现翘曲、悬空坍塌、装配卡滞等常见问题。建模阶段从单一行星排的参数化设计入手，先完成太阳轮、行星轮、内齿圈、行星架的基础齿形绘制，齿形参数经过反复校核，保证轮齿啮合时的重合度符合传动要求，既不会出现齿侧间隙过大导致的传动回差，也不会因为间隙过小导致转动卡涩。完成单排结构验证后，再依次搭建三排行星轮组的串联结构，每一级的齿圈、行星架都做了集成化设计，减少不必要的分体零件，降低3D打印后的装配难度，输入输出轴采用等径同轴设计，两端预留了标准的轴段连接位，方便后续外接动力输入与负载输出。材质渲染上采用哑光工程塑料质感，还原3D打印常用PLA、ABS耗材的真实视觉效果，半透明的侧视渲染效果清晰展示了内部轮组的排布逻辑，能直观看到每一级行星轮的啮合状态与动力传递路径。设计思路上核心是验证行星轮系的多档位传动规律，三排行星轮组可通过不同部件的锁止组合，实现三种常用的不同传动比输出，覆盖不同场景下的减速、变速需求，所有零件均做了无锐角处理，打印后无需大量打磨即可直接装配，整体结构紧凑，传动路径清晰，既可以作为3D打印的实操教学案例，帮助爱好者理解行星齿轮箱的传动原理，也可作为小型传动装置的原型，经过参数调整后应用到小型桌面设备、模型动力系统中。
