高度调节定位工装结构设计

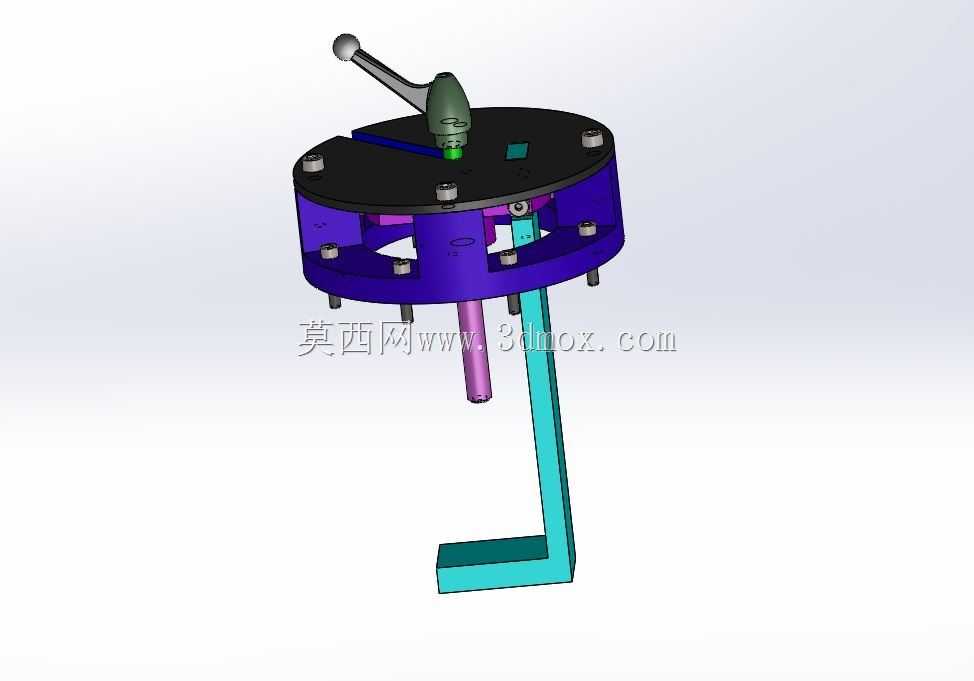

　　在非标自动化产线的工位适配、检测设备的探头对位、小型装配工位的工件托举场景中，经常需要面对不同批次工件高度差带来的对位偏差问题，这类偏差如果通过更换整套工装来解决，会大幅提升换型成本，延长产线停线等待时间，这款手动式高度调节定位结构，正是针对这类小行程、高频次的高度调整需求设计的。从结构布局来看，整套装置采用圆盘式基座作为安装载体，基座周向均匀布置紧固螺钉位，可直接固定在设备台面或者支架的安装平面上，不需要额外加工复杂的安装槽位，基座下方伸出的两根杆件承担不同功能，紫色圆柱杆件为导向支撑件，与基座内部的直线导向套配合，承担调整过程中的径向限位，避免调整时出现偏摆卡滞，青蓝色L型杆件为高度执行件，

　　下端的水平弯折面直接作为工件承托或者检测基准面，接触平面做了铣平处理，平面度控制在0.02mm以内，保证承托时不会出现基准倾斜。操作端设置在基座顶面的带手柄锁紧结构，扳动手柄即可解锁内部的锁紧压块，此时可以上下拖动L型杆件调整基准面的高度，调整到目标位置后反向扳动手柄，压块会紧紧抵靠在导向杆件的侧壁上，依靠摩擦力完成位置锁止，不需要额外拧动多颗螺钉，单次调整操作耗时不超过5秒，完全适配产线快速换型的节奏。设计过程中特意将导向行程控制在120mm以内，覆盖绝大多数小型工件的高度差适配需求，避免过长的导向杆件带来的刚性不足问题，基座整体直径控制在160mm左右，安装时占用的台面空间极小，不会和工位周边的送料机构、检测探头产生空间干涉。

　　内部的锁紧结构采用楔面增力设计，只需要施加很小的手柄扳动力，就能产生足够的锁紧摩擦力，即使承托5kg以内的工件，也不会出现位置下滑偏移，导向套内部镶嵌了自润滑铜套，长期往复调整也不会出现磨损松旷，整套结构没有复杂的气动、电动元件，纯机械结构的可靠性极强，在车间多尘、有少量切削液飞溅的环境下也能稳定工作，不需要频繁做维护保养。在实际选型适配时，只需要确认安装台面的螺栓孔位与基座的安装孔匹配，同时确认所需调整的高度行程在杆件的活动范围内，就可以直接安装使用，也可以根据实际工位的承托需求，更换下端L型杆件的弯折面尺寸，适配不同大小的工件承托需求，不需要改动基座的核心锁紧与导向结构，拓展性较强。
