卢卡斯高压手动液压泵结构设计

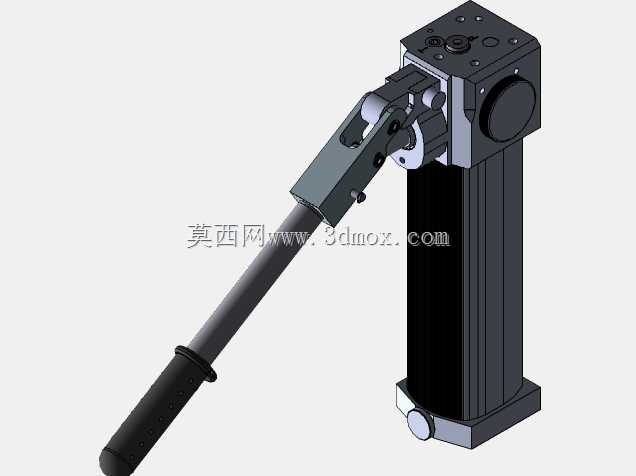

　　这款手动液压泵主要面向无外接动力源的应急液压作业场景，在消防破拆、重型设备应急维修、野外管线抢修、无电力供应的施工点位中，可作为独立液压动力源为配套液压工具提供压力输出，额定工作压力可达500巴，能够满足大吨位液压顶推、剪切、扩张类工具的动力需求。从结构设计来看，整体采用立式集成布局，将储油腔、柱塞增压单元、换向阀组、操作手柄全部整合在紧凑的立式机身内，储油腔采用长条形铝合金型材腔体，在保证储油容积满足单次作业循环需求的同时，尽可能压缩横向安装空间，机身底部设置带定位凸台的安装基座，可通过螺栓直接固定在作业台架或者移动救援装备的机架上，安装孔位采用对称布局，适配多数通用液压动力站的安装接口尺寸。操作手柄采用杠杆式铰接设计，

　　铰接点位置经过力臂优化，在输出额定压力时，操作人员施加在手柄末端的力控制在成年人单臂可轻松操作的范围内，手柄握把处包覆防滑绝缘套，适配戴防护手套的操作场景，手柄摆动角度设置在合理区间，避免大角度摆动造成的操作磕碰。泵体上部的阀组集成块采用整块合金钢铣削加工，内部油路采用斜孔交叉布局，减少外接管路的数量，降低高压泄漏风险，集成块上设置外露的圆形压力表接口与输出油口，油口采用标准高压内螺纹接口，可直接对接通用液压软管，无需额外转换接头。换向操作机构设置在集成块侧面，采用旋钮式操作，可快速切换单作用或者双作用液压工具的供油方向，操作行程短，带档位定位手感，避免作业过程中误触换向。机身下部设置带防护套的卸荷旋钮，

　　作业完成后可缓慢旋开实现系统卸压，旋钮表面做滚花处理，戴手套也可轻松操作。整体结构没有多余的外露管线，所有高压密封部位均采用端面密封加O型圈的双重密封结构，适配高频率、大温差的野外作业环境，机身外表面做硬质阳极氧化处理，具备一定的防磕碰、防腐蚀能力，可在潮湿、多粉尘的作业场景下长期稳定工作。在建模细节上，所有铰接部位的配合间隙、密封槽的尺寸公差、安装孔的位置度都按照实际加工要求做了还原，可直接作为液压系统选型、手动泵结构改进设计的参考模型，也可用于救援装备集成、维修工装开发的装配干涉校验。
