两腔LDPE漏斗注塑模具结构设计

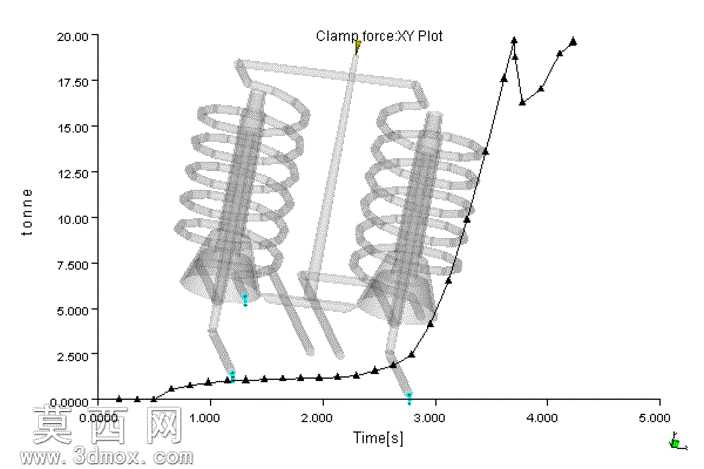

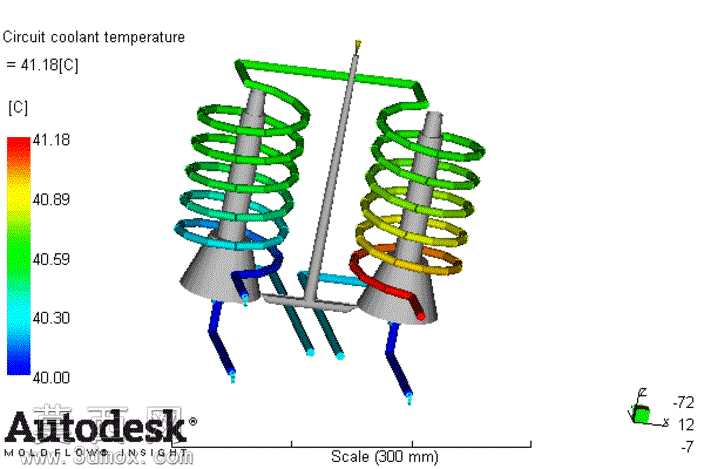

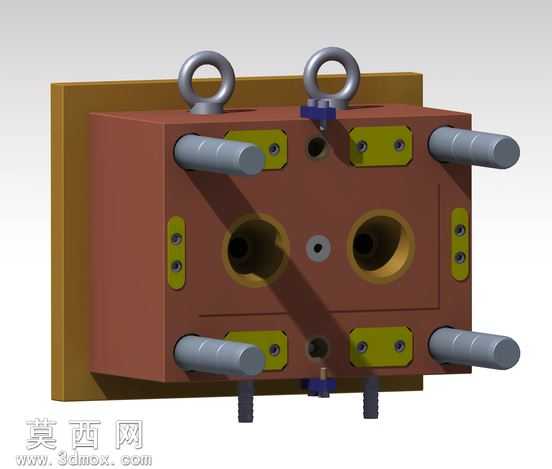

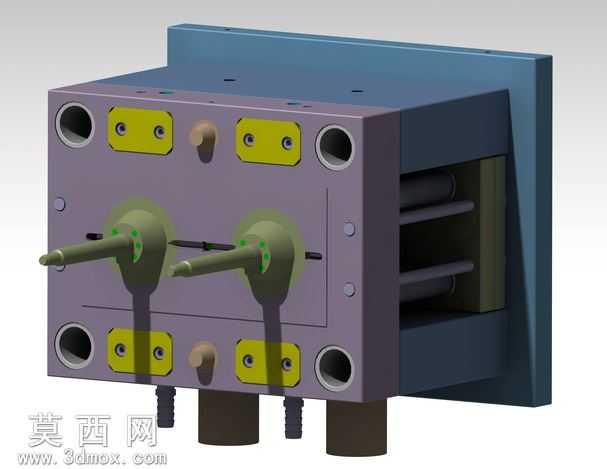

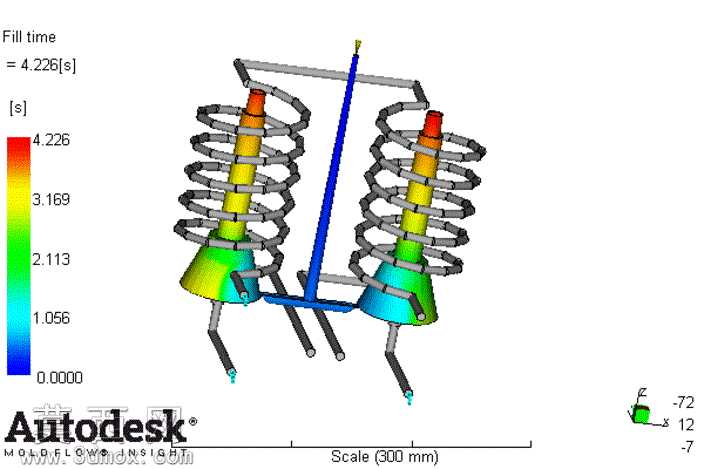

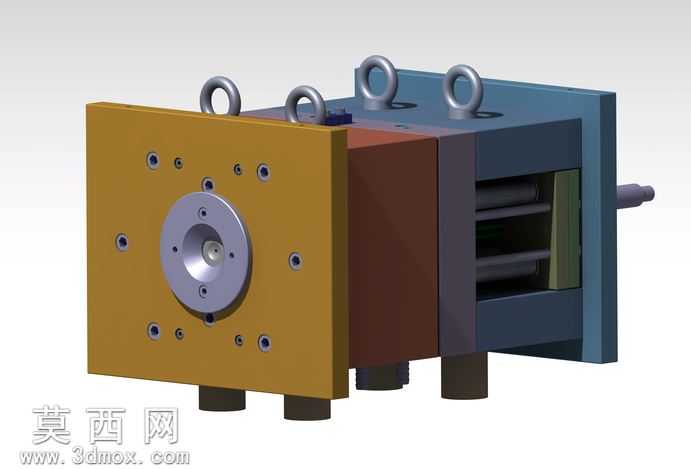

本套模具为针对LDPE材质漏斗部件设计的两腔注塑工装，整体采用标准模架搭配定制成型结构的设计思路，在三维建模阶段严格遵循注塑模具设计规范，对各个零部件的配合公差、安装定位做了精细化的参数化设定。建模过程中首先完成产品结构的工艺分析，针对LDPE材料流动性好、成型收缩率稳定的特性，确定了一模两腔的型腔布局，平衡式流道设计能够保证两个型腔内的熔料填充速度一致，避免出现填充不均、飞边、缺料等成型缺陷。模具的定模侧设置了精准的型腔镶块，采用耐磨模具钢材质建模，表面做抛光质感的材质渲染，还原模具实际加工后的高光洁度要求，确保成型后的漏斗外表面光滑无瑕疵。动模侧设置了对应的型芯结构，针对漏斗的中空锥形结构做了脱模斜度的合理设计，同时搭配侧抽芯机构来处理产品侧孔特征，抽芯滑块的导向、定位结构在建模中做了完整的运动干涉校验，保证开模、抽芯、顶出动作的逻辑顺畅。模具的导向系统采用标准导柱导套结构，建模时对导柱的安装精度、配合间隙做了参数设定，合模时能够保证动定模的精准对位，避免型腔错位导致产品报废。顶出系统采用顶杆与顶块结合的方式，针对漏斗的结构特点布置顶出位置，保证顶出力均匀分布，避免顶出过程中产品出现变形、顶白等问题。冷却系统采用循环水路设计，在型腔、型芯周边均匀布置冷却水道，建模时对水路的直径、间距、密封结构做了完整设计，能够保证成型过程中模具温度均匀，缩短成型周期，提升生产效率。整体模型在渲染阶段对不同零部件做了材质区分，模架部分采用标准模具钢的金属质感，镶件部分做了高亮抛光材质表现，密封件、紧固件等标准件也还原了对应的材质特征，完整呈现了模具的真实结构与装配关系，可用于注塑工艺分析、模具结构学习以及生产加工的参考依据。
