塑料盖车轮注塑模具结构设计

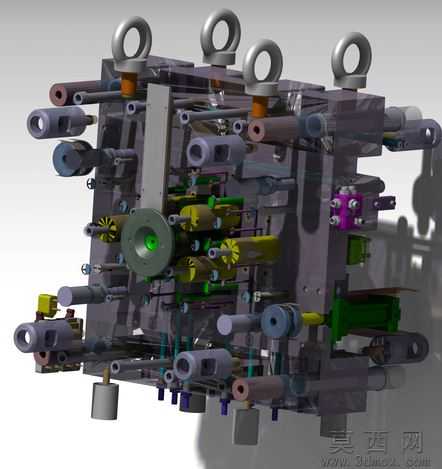

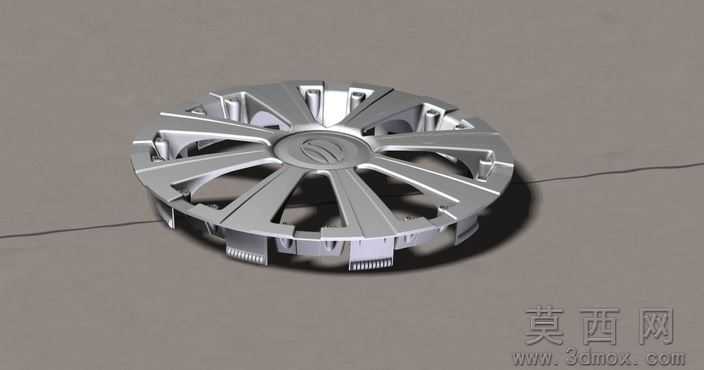

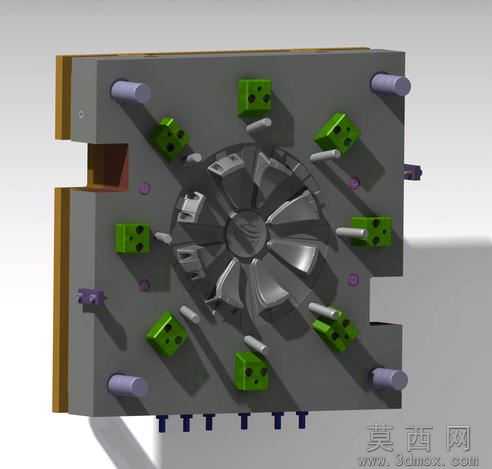

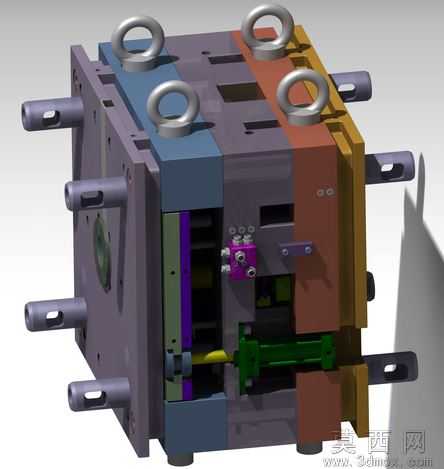

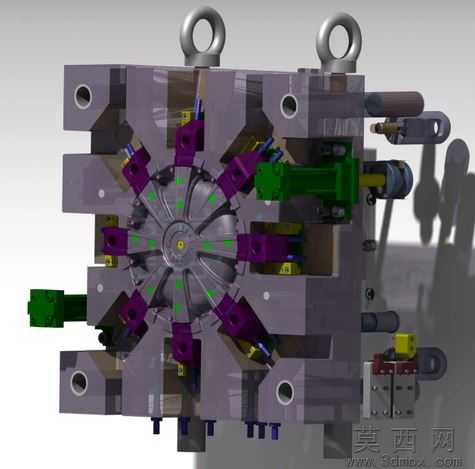

本套模型为塑料盖车轮生产专用注塑模具，采用通用三维建模软件完成全参数化设计，可兼容STEP、IGES等通用三维格式，适配多数主流CAD/CAM软件打开编辑，模型附带完整结构渲染效果图与STL格式文件，可直接用于3D打印验证或数控加工编程参考。整套模具采用一模一腔对称式布局设计，整体结构围绕圆形盖车轮塑件的成型需求搭建，模架选用标准龙记模架为基础，上下模座设置吊装吊环结构，满足模具生产过程中的吊装转运需求。模具的浇注系统采用平衡式流道设计，进胶口设置在塑件中心位置，可保证熔融塑料均匀填充型腔，避免塑件出现缺胶、熔接痕、气泡等注塑缺陷；冷却系统采用多回路环绕式水路设计，水路围绕型腔均匀排布，可实现成型过程中模温的均匀控制，有效缩短塑件冷却周期，提升生产效率，同时减少塑件因冷却不均产生的翘曲变形问题。脱模系统采用多顶针均匀顶出结构，顶针位置对应塑件的加强筋与边缘受力位置，可保证顶出过程中塑件受力均匀，避免顶白、顶穿等脱模缺陷；针对塑件侧面的倒扣结构，模具设置了多组侧向抽芯机构，抽芯滑块采用斜导柱驱动结构，配合精准的定位锁紧装置，可在开模过程中自动完成侧向抽芯动作，合模时保证滑块精准复位锁紧，避免注塑过程中出现滑块移位、飞边等问题。整套模型的所有零部件均完成了材质赋予与装配约束，金属模架部分采用模具钢材质渲染，滑块、导柱导套等运动部件采用不同颜色区分，可清晰展示模具的开合模动作逻辑与各部件的装配关系，设计过程中充分考虑了模具的加工工艺性与生产实用性，所有结构均符合注塑模具的设计规范，可作为同类圆形塑料件注塑模具设计的参考案例，也可用于模具教学演示、结构方案评审等场景。
